| Номер в госреестре | 66332-16 |
| Наименование СИ | Системы измерительные управляющие |
| Обозначение типа СИ | Альбатрос ТанкСупервайзер-2 |
| Изготовитель | Закрытое акционерное общество "Альбатрос" (ЗАО "Альбатрос"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные управляющие Альбатрос ТанкСупервайзер-2 (далее -системы) предназначены для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема и массы нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м.
Принцип действия системы основан на использовании косвенного метода статических измерений для объемно-массового учета в парках резервуаров согласно ГОСТ Р 8.595-2004.

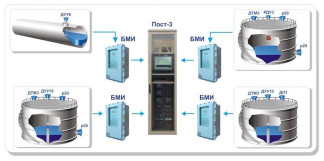

Система состоит из первичных преобразователей (далее - 1111), располагающихся непосредственно на резервуаре, сигнализаторов предельных (верхнего и нижнего) уровней жидкости в резервуаре (датчики положения уровня ДПУ7, ДПУ8, ДПУ8М), блока местной индикации БМИ (далее - БМИ), осуществляющего опрос 1111 и сигнализаторов, расчет и индикацию измеренных параметров, а так же выдачу информации об измеренных параметрах на пульт и пульта стационарного оператора ПОСТ-3 (далее - пульт), собирающего информацию со всех резервуаров, контролируемых системой, производящий расчет, индикацию и архивирование измеряемых системой параметров, а так же осуществляющей формирование сигналов управления внешними устройствами автоматики. Пульт устанавливается вне взрывоопасных зон помещений и наружной установки. БМИ располагается в непосредственной близости от резервуара;
В качестве 1111 в составе системы применяются датчики уровня ультразвуковые ДУУ6, уровнемеры поплавковые ДУУ10 (регистрационный номер 56503-14), измерители температуры многоточечные ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14), уровнемеры радиоволновые РДУ3 (регистрационный номер 52031-12), уровнемеры тросиковые радиоволновые УТР1 (регистрационный номер 52339-12), преобразователи избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователи (датчиков) давления измерительные EJ* (регистрационный номер 59868-15), датчики положения уровня ДПУ7, ДПУ8 (ДПУ8М).
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части. ПО предназначено для сбора измерительной информации, расчета в составе системы основных параметров объемного-массового учета нефти и нефтепродуктов в резервуарах согласно ГОСТ Р 8.595-2004, формирования сигналов управления внешними устройствами автоматики и организации удаленного программного доступа к данным системы через OPC-интерфейс, а также для предоставления пользователю системы возможность работы с настройками и измерительной информацией.
Номер версии ПО выводится на дисплей пульта системы. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программа управления системой «Альбатрос Танк. Сервер-2» |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 0xaae932ecf8d60e00132a642237b25fea |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 25000 |
| Диапазон измерений температуры, °С | от -45 до +200 |
| Диапазон измерений плотности, кг/м | от 650 до 1050 |
| Диапазон измерений избыточного давления, МПа | от -0,06 до +60 |
| Диапазон измерений гидростатического давления, кПа | от 0 до 61,6 |
| Пределы допускаемой абсолютной погрешности измерений | |
| уровня (уровня раздела сред), мм: | |
| ДУУ6 | ±1 (±5) |
| ДУУ10 | ±0,5 (±0,7; ±1) |
| РДУ3 | ±1 (±2; ±4; ±6) |
| УТР1 | ±5 (±10) |
| Пределы допускаемой абсолютной погрешности измерений | |
| температуры в диапазоне t, °С | |
| ДУУ6 | |
| -40 < t < +65 | ±0,5 |
| ДУУ10 | |
| -45 < t < -40 | ±0,7 |
| -40 < t < +105 | ±0,5 |
| +105 < t < +120 | ±0,7 |
| ДТМ3 | |
| -45 < t < +125 | ±0,75 (±0,2) |
| +125 < t < +200 | ±1,2 (±0,2) |
| ДП1 | |
| -40 < t < +75 | о -н |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления для систем в составе ДУУ6 в диапазоне Р, Па -1,87 кПа < P < 2,06 кПа -3,08 кПа < P < 3,27 кПа -6,16 кПа < P < 6,28 кПа | ±51 ±84 ±168 |
| Пределы допускаемой абсолютной погрешности измерений гидростатического давления для систем в составе ДУУ6 в диапазоне Р, Па 0 кПа < P < 18,7 кПа 0 кПа < P < 30,8 кПа 0 кПа < P < 61,6 кПа | ±20,4 ±33,6 ±67,2 |
| Пределы допускаемой приведенной погрешности измерений давления для систем в составе ДУУ10 в диапазоне Р, % 0 кПа < P < 2000 кПа | ±1,5 |
| Пределы допускаемой приведенной погрешности измерений давления системой в составе Альбатрос р20 в диапазоне Р, % -60 кПа < P < 60 кПа -100 кПа < P< 60000 кПа | ±0,2 ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений плотности для систем в составе ДП1, кг/м | ±1,1 |
| Пределы допускаемой относительной погрешности измерений плотности, % | ±0,4 |
| Пределы допускаемой относительной погрешности измерений массы брутто М, %: М > 120 т М < 120 т | ±0,50 ±0,65 |
| Пределы допускаемой относительной погрешности измерений массы нетто Мн, %: Мн > 120 т Мн < 120 т | ±0,60 ±0,75 |
| Пределы допускаемой относительной погрешности измерений объема (при наличии в резервуаре подтоварной воды), % ДУУ10 ДУУ6 РДУ3, УТР1 | ±0,29 (±0,26) ±0,29 (±0,44) ±0,34 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | |
| ПП | от -50 до +85 |
| БМИ | от -45 до +55 |
| Пульт | от +1 до +45 |
| Температура транспортирования и хранения, °С | от -40 до +50 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Срок службы, лет, не менее | 14 |
| Степень защиты по ГОСТ 14254-96 | |
| ПП, ДПУ, БМИ | IP66, IP68 |
| Пульт | IP20 |
| Масса системы, кг, не более | 2600 |
| Габаритные размеры, мм, не более | |
| - высота | 410 |
| - ширина | 916 |
| - длина | (438+L*) |
| *- L - длина ЧЭ ПП, определяемая при заказе, мм. | |
наносится на шильдики, которые расположены в верхней части лицевой панели пульта «ПОСТ-3» системы, методом шелкографии и на титульные листы эксплуатационной документации типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Система измерительная управляющая в составе: Пульт оператора стационарный Блок местной индикации Комплект ПП Комплект ДПУ | Альбатрос ТанкСупервайзер-2 «ПОСТ-3» БМИ | 1 шт. 1 шт. Общее количество БМИ -не более 16 Общее количество ПП, подключаемых к каждому БМИ системы, определяется при заказе, но не более 6 шт. Общее количество ДПУ, подключаемых к каждому БМИ системы, определяется при заказе, но не более 2 шт. |
| Руководство по эксплуатации | УНКР.421417.009 РЭ | 1 экз. |
| Методика поверки | МП 208-010-2016 | 1 экз. |
| Паспорт | УНКР.421417.009 ПС | 1 экз. |
| Сопроводительная документация компьютера панельного | 1 экз. | |
| Сопроводительная документация источника бесперебойного питания из состава пульта | 1 экз. | |
| Ключ доступа к шкафу пульта | 1 шт. | |
| Тара транспортная (для упаковки пульта) | 1 шт. | |
| Компакт-диск с дистрибутивом Microsoft Windows 8.1 Professional Rus | 1 шт. | |
| Компакт-диск с дистрибутивом Microsoft Office 2016 Professional Rus | 1 шт. | |
| Руководство оператора «Альбатрос Танк. Сервер-2» | УНКР.01005-10 34 01 | 1 экз. |
| Руководство программиста «Альбатрос Танк. Сервер-2» | УНКР.01005-10 33 01 | 1 экз. |
| Руководство системного программиста «Альбатрос Танк. Сервер-2» | УНКР.01005-10 32 01 | 1 экз. |
| Компакт-диск с дистрибутивом программного обеспечения системы | 1 шт. |
осуществляется по документу МП 208-010-2016 «Системы измерительные управляющие Альбатрос ТанкСупервайзер-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.10.16 г.
Основные средства поверки:
- лента измерительная 3-го разряда по ГОСТ Р 8.763-2011 с диапазоном измерений от 0 до 30000 мм, пределы допускаемой погрешности от ±(1+5L) мкм до ±(10+10L) мкм;
- лента измерительная с грузом 2-го разряда по ГОСТ Р 8.763-2011с диапазоном измерений уровня от 1 до 30 000 мм, пределы допускаемой погрешности от ±(0,2+0,5L) мкм до ±(2+2L) мкм;
- ареометры для нефти АНТ-1, диапазон измерений плотности от 650 до 1070 кг/м , пределы допускаемой абсолютной погрешности измерений плотности от ±0,5 кг/;
- манометры грузопоршневые МП, класс точности 0,02;
- манометры грузопоршневые СРВ-5000, класс точности 0,01;
-термометры сопротивления платиновые вибропрочные ТСПВ, пределы допускаемой погрешности (0,02 + 0,00005 |t|) °C по ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в пп. 6, 7 паспорта.
приведены в эксплуатационном документе.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4252-005-29421521-14 Система измерительная управляющая Альбатрос ТанкСупервайзер-2. Технические условия
