| Номер в госреестре | 66339-16 |
| Наименование СИ | Анализаторы инверсионные вольтамперометрические |
| Обозначение типа СИ | Эльсенс-ЭКО |
| Изготовитель | ФГАОУ ВО "Уральский федеральный университет им.Первого Президента России Б.Н.Ельцина", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы инверсионные вольтамперометрические Эльсенс-ЭКО (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в природных, питьевых и сточных водах, почве, воздухе, пищевых продуктах, продовольственном сырье, биологических средах, косметических и медицинских препаратах и других материалах по аттестованным методикам (методам) измерений.
Принцип действия анализатора основан на методе инверсионной вольтамперометрии, который заключается в концентрировании определяемых элементов на поверхности рабочего измерительного электрода при определенном потенциале и их последующем электрохимическом превращении при подаче на рабочий электрод анодной или катодной развертки потенциала с одновременной регистрацией вольтамперной зависимости.
Аналитическим сигналом является максимальное значение тока растворения концентрата элемента. Концентрация элемента автоматически рассчитывается методом стандартных добавок определяемого элемента.

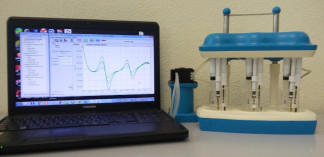

Анализатор состоит из электронного блока, электрохимического блока и перистальтического насоса, связанных программным обеспечением, которое устанавливается на персональный компьютер (ПК) или ноутбук.
Электронный блок служит для управления измерительными трактами и модулями аналого-цифрового и цифро-аналогового преобразования, а также для запоминания получаемой информации и передачи ее в компьютер. Электронный блок также вырабатывает сигнал управления мешалками и перистальтическим насосом.
Электрохимический блок включает коллектор для подключения мешалки и электродов и три электрохимических ячейки для проведения измерения. Электрохимические ячейки анализатора содержат по три электрода: рабочий, вспомогательный электрод и электрод сравнения. Перемешивание в ячейке осуществляется с помощью мешалки, подключенной к коллектору.
Перистальтический насос обеспечивает автоматическое дозирование анализируемого раствора в электрохимические ячейки. Возможно использование анализатора без перистальтического насоса с ручным вводом проб.
Анализатор содержит три канала, соответствующих трем электрохимическим ячейкам, что позволяет получать три результата измерений массовой концентрации ионов одновременно.
Идентификационные данные программного обеспечения анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование (ПО) | elSensEco.exe |
| Номер версии (идентификационный номер ПО) | 1.0.1.6 |
| Цифровой идентификатор ПО | C6D2DF 5D614392B03 61820D6C77DA9F7 |
| Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) | MD5 Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации ионов * (по контрольным растворам As(III)), мг/дм3 | от 0,0005 до 0,0200 включ. |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой концентрации ионов (по контрольным растворам As(III)), % | 10 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов (по контрольным растворам As(III)), % | ±25 |
| Диапазон задания потенциала, В | от -5,0 до +5,0 |
| Пределы допускаемой приведенной погрешности задания потенциала, % (нормирующее значение 10 В) | ±5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений выходного сигнала, % | 5 |
| массовой концентрации ио-пробы. Диапазон измерений мерений может быть шире пробы согласно процедурам, измерений массовой концен-ования пробы должно быть змерений. | |
| * В указанном диапазоне измерений анализатора измерение нов осуществляется без разбавления или концентрирования массовой концентрации ионов в аттестованной методике и: за счет разбавления или концентрирования водного раствора описанным в методике, при этом увеличение погрешности трации ионов за счет процедур разбавления или концентрир учтено при установлении показателей точности методики и |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Требования к электропитанию, В от USB | 5,00±0,25 |
| Средняя потребляемая мощность, Вт, не более | 2 |
| Г абаритные размеры анализатора, мм, не более - высота | 290 |
| - ширина | 160 |
| - длина | 265 |
| Масса анализатора (без перистальтического насоса), кг, не более | 2,0 |
| У словия эксплуатации - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха при температуре +20 ° С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Время непрерывной работы, ч | 8 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы анализатора, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор инверсионный вольтамперометриче-ский | Эльсенс-ЭКО | 1 шт. |
| Перистальтический насос | OEM Watson - Marlow Alitea 400FD/D3 | 1 шт. |
| Комплект электродов: - рабочий электрод (толстопленочный графитовый, толстопленочный модифицированный графитовый электроды) - электрод сравнения (хлорсеребряный лабораторный насыщенный типа ЭСр-10107 по ГОСТ 17792) - вспомогательный электрод (стержень из стеклоуглерода диаметром 0,3 см или хлорсеребряный лабораторный насыщенный типа ЭСр-10107 по ГОСТ 17792) | ЭСр-10107 - /ЭСр-10107 | 3 шт. 3 шт. 3 шт. |
| Кабель интерфейса | USB 2.0 | 1 шт. |
| Имитатор электродной системы | - | 1 шт. |
| Программное обеспечение | elSensEco.exe | 1 шт. |
| Паспорт | АРВЦ.414313.001 ПС | 1 экз. |
| Руководство по эксплуатации | АРВЦ.414313.001 РЭ | 1 экз. |
| Программное обеспечение elSensEco.exe версия 1.0.1.6. Руководство пользователя | АРВЦ.414313.001 ПО | 1 экз. |
| Методика поверки | МП 68-223-2016 | 1 экз. |
осуществляется по документу МП 68-223-2016 «ГСИ. Анализаторы инверсионные вольтампе-рометрические Эльсенс-ЭКО. Методика поверки», утвержденному ФГУП «УНИИМ» 03.11.2016 г.
Основные средства поверки:
- стандартный образец состава раствора ионов мышьяка (III) ГСО 7976-2001, массовая концентрация ионов мышьяка (III) 0,100 мг/см3, доверительные границы относительной погрешности аттестованного значения ±1,0 % при Р=0,95;
- Г осударственный эталон единицы электрического напряжения 2-го разряда в диапазоне значений от 1,710-1 до 1103 В и 3-го разряда в диапазоне значений от 1,610-2 до 1,710-1 В по ГОСТ 8.027-2001, регистрационный номер в Федеральном информационном фонде № 3.1.ZZC.0233.2016;
- Государственный эталон единицы электрического сопротивления 3 разряда в диапазоне значений от 0,01 до 111111,10 Ом в соответствии с Государственной поверочной схемой для средств измерений электрического сопротивления, регламентированной приложением к Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146, регистрационный номер в Федеральном информационном фонде № 3.1.ZZC.0139.2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах».
АРВЦ.414313.001 ТУ «Анализаторы инверсионные вольтамперометрические Эльсенс-ЭКО. Технические условия».
