| Номер в госреестре | 66340-16 |
| Наименование СИ | Анализаторы сетей Ethernet |
| Обозначение типа СИ | SmartClass Ethernet |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сетей Ethernet «SmartClass Ethernet» (далее - анализаторы) предназначены для измерений количества информации (объёма данных) в сетях Ethernet при учете объёма оказанных услуг электросвязи.
Конструктивно анализаторы представляют собой портативные приборы с цветным жидкокристаллическим дисплеем и клавиатурой управления, разъёмом для подключения внешнего питания, разъёмом USB для технологических целей, разъёмом для подключения к электрической сети Ethernet и гнездом для подключения к оптической сети Ethernet посредством трансивера.
Принцип действия анализаторов основан на возможности с помощью специального программного обеспечения (ПО) генерировать и передавать трафик программируемого объёма данных, анализировать трафик сетей Ethernet при их тестировании с целью формирования статистических характеристик, к примеру, по рекомендации RFC-2544. Результаты анализа отображаются на дисплее, запоминаются во внутренней памяти и в дальнейшем могут передаваться через USB в виде таблиц Excel™ или протоколов формата pdf.

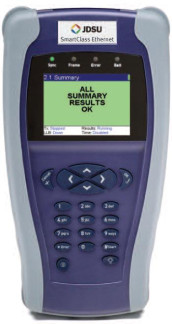

Внешний вид анализаторов и место нанесения знака утверждения типа показаны на рисунке 1. Пломбировка производится на винтах задней панели анализаторов.
Место нанесения знака утверж^^я типя
На рисунке 2 показана боковая панель анализаторов, используемая для подключения к сети Ethernet. Разъём RJ-45 используют для подключения к электрической сети Ethernet, а гнездо для трансивера SFP - к оптической сети Ethernet.
В анализаторах установлено специальное ПО, идентификационные данные которого приведены в таблице 1. Алгоритм вычисления цифрового идентификатора ПО - MD5.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SCE |
| Номер версии (идентификационный номер) ПО | 3.0.0 |
| Цифровой идентификатор ПО | 682eaf000000abr123akad456abra789 |
ПО размещается в энергонезависимой части памяти, запись которой осуществляется в процессе производства. Доступ к ПО исключён конструкцией анализаторов.
Уровень защиты от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений количества информации (объёма данных), байт | от 10 до 1011 |
| Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне, байт: от 10 до 10 включ. св. 107 до 1011 | ±10; ±К-10-4 |
| где К - измеренное значение количества информации (объёма данных), байт | |
| Наименование характеристики | Значение |
| Параметры электрического питания (от внешнего адаптера): - напряжение силы постоянного тока, В | 12 |
| Потребляемая мощность, В-А, не более | 12 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 50 120 230 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа. | от 0 до +50 80 от 84 до 106,7 |
наносится на лицевую панель анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| 1 Анализатор сетей Ethernet | «SmartClass Ethernet» | 1шт. |
| 3 Программное обеспечение | SCE версия 3.0.0 | 1шт. |
| 4 Руководство по эксплуатации. | 5295-001-9909288664-2016РЭ | 1экз. |
| 5 Паспорт | 5295-001-9909288664-2016ПС | 1экз. |
| 6 Методика поверки | 5295-001-9909288664-016МП | 1экз. |
осуществляется по документу 5295-001-9909288664-016МП «Инструкция. Анализаторы сетей Ethernet «SmartClass Ethernet». Методика поверки.», утвержденному ООО «КИА» 20.10.2016 г. Основное средство поверки:
- комплекс измерительный «ВЕКТОР-ИКИ-2016» (рег. № 65643-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам сетей Ethernet «SmartClass Ethernet»
ГОСТ Р 8.873-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
| Зарегистрировано поверок | 89 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
