| Номер в госреестре | 66348-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 10000 м3 |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ООО "РН-Туапсенефтепродукт", г. Туапсе |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 10000 м3 РВС-10000 предназначены для измерений объема при приеме, хранении и отпуске мазута

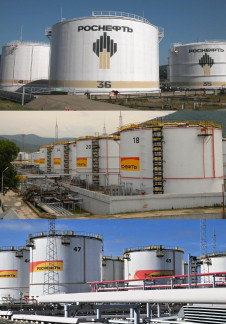

Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленных цилиндров, с днищами и стационарными кровлями, с теплоизолированной стенкой
Резервуары установлены на бетонных фундаментах, оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации. Кровля резервуаров купольная самонесущая.
Резервуары оснащены трубопроводами приема и выдачи мазута, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,05 |
| Г абаритные размеры | |
| - внутренний диаметр, мм | 28500 |
| - высота цилиндрической части, мм | 17900 |
| Масса, не более, кг | 260665 |
| У словия эксплуатации | |
| - температура окружающего воздуха, °С | от -18 до +50 |
| Срок эксплуатации, лет | 20 |
| Класс (группа) опасности сосуда | II класс |
наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений
Таблица 2
| Наименование и условные обозначения | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-10000 | 4 шт. |
| Паспорт | 4 экз. |
осуществляется по документу МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом».
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р50Н2К 2-го класса точности, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05; - Нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1%, регистрационный № 15201-07;
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
- Прибор комбинированный TESTO-410-1 диапазон измерений от минус 10 до плюс 50°С, погрешность ±0,5°С, регистрационный № 38735-08;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с теплоизолированной стенкой номинальной вместимостью 10000 м3 РВС-10000
ГОСТ 31385-2008 «Резервуары вертикальные стальные цилиндрические. Общие технические условия»
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
