| Номер в госреестре | 66352-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г. Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-400 | |
| 3 | Челябинское нефтепроводное управление нефтеперекачивающая станция «Травники» (Челябинское НУ НПС «Травники»), Челябинская обл., Чебар-кульский р-он, п. Спутник, ул. Ленина 20 |
| Резервуары вертикальные стальные цилиндрические РВС-1000 | |
| 1, 2 | Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Исилькуль - ПП» (Курганское НУ ЛПДС «Исиль-куль - ПП»), Омская обл., г. Исилькуль, ул. Нефтяников, 1 |
| Резервуары вертикальные стальные цилиндрические РВС-2000 | |
| 1, 2 | Курганское нефтепроводное управление линейная производственно-диспетчерская станция «Колесниково - ПП» (Курганское НУ ЛПДС «Колесниково - ПП»), Курганская обл., Кетовский р-он, п. Нефтяник |
| 1, 2 | Курганское нефтепроводное управление перекачивающая станция «Суслово - ПП» (Курганское НУ ПС «Суслово - ПП»), Курганская обл., Макушинский район, п. Степное |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 10, 27 | Курганское нефтепроводное управление линейная производственно-диспетчерская станция «Петропавловск» (Курганское НУ ЛПДС «Петропавловск»), Республика Казахстан, г. Петропавловск, ул. Темирязева, 25 |
| 1 | Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Бердяуш - ПП» (Челябинское НУ ЛПДС «Бердяуш - ПП»), Челябинская область, Саткинский район п. Жукатау ул. Светлая 1 |
| 16, 19 | Курганское нефтепроводное управление линейная производственно-диспетчерская станция «Хохлы - ПП» (Курганское НУ ЛПДС «Хохлы - ПП»), Курганская обл., Шумихинский р-он, п. Пристанционный, ул. Южная, 16 |
| 34 | Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Челябинск - ПП» (Челябинское НУ ЛПДС «Челябинск - ПП»), г. Челябинск. ул. Советская 1а |
| 1 | Арланское нефтепроводное управление нефтеперекачивающая станция «Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан, с. Старокалмашево |
| 9 | Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Языково» (Туймазинское НУ ЛПДС «Языково»), Республика Башкортостан, Благоварский р-н, с.Первомайский, ул.Ленина, д.28 |
| 4 | Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Суб-ханкулово»), Республика Башкортостан, г.Туймазы, с.Субханкулово, ул.Магистральная, д.3 |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 44, 45 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы - ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 1 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»), Республика Башкортостан, Уфимский район, с. Нурлино |
| 1, 3 | Курганское нефтепроводное управление линейная производственно-диспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Курганская область, Юргамышский район, п. Новый Мир |
| 3 | Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г.Миасс, п. Ленинск |
| Резервуары вертикальные стальные цилиндрические РВСП-5000 | |
| 5 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы» (Черкасское НУ ЛПДС «Черкассы»), Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, ул. Гагарина 1/2 |
| 32, 35 | Челябинское нефтепроводное управление нефтеперекачивающая станция «Челябинск» (Челябинское НУ НПС «Челябинск»), г.Челябинск, ул. Советская, 1А |
| 5, 7, 10 | Арланское нефтепроводное управление нефтеперекачивающая станция «Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан, с. Старокалмашево |
| 23 | Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Салават - ПП» (Туймазинское НУ ЛПДС «Салават - ПП»), Республика Башкортостан, г. Салават-6 |
| 6, 8 | Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Субханкулово»), Республика Башкортостан, г.Туймазы, с.Субханкулово, ул.Магистральная, д.3 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 3 | Арланское нефтепроводное управление нефтеперекачивающая станция «Чернушка» (Арланское НУ НПС «Чернушка»), Пермский край, Черну-шинский район, г. Чернушка |
| 22 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы - ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 7, 8, 14, 16, 23, 24, 25 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»), Республика Башкортостан, Уфимский район, с. Нурлино |
| 6, 8, 12 | Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Курганская область, Юргамышский район, п. Новый Мир |
| 5, 8 | Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г.Миасс, п. Ленинск |
| 3, 4 | Арланское нефтепроводное управление линейная производственнодиспетчерская станция «Калтасы» (Арланское НУ ЛПДС «Калтасы»), Республика Башкортостан, Калтасинский район с. Кутерем |

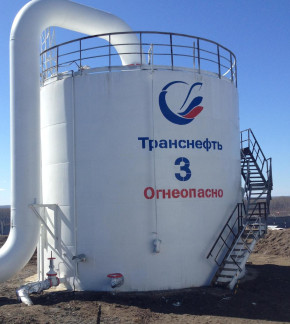

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование | Значение | ||
| характеристики | РВС-400 | РВС-1000 | РВС-2000 |
| Номинальная вместимость, м3 | 400 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 |
Таблица 3 - Метрологические характеристики
| Наименование | Значение | ||
| характеристики | РВС-5000 РВСП-5000 | РВС-10000 РВСП-10000 | РВС-20000 РВСП-20000 |
| Номинальная вместимость, м3 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 | ±0,1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +55 от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в Федеральном информационном фонде 43611-10);
- рулетка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 22003-07), диапазон измерений 0-30 м;
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 20048-00), диапазон измерений 0-500 мм;
- толщиномер ультразвуковой Булат-1М (регистрационный номер в Федеральном информационном фонде 21391-01);
- нивелир оптический с компенсатором RGK N-32 (регистрационный номер в Федеральном информационном фонде 46965-11);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным методом статических измерений. Регистрационный номер ФР.1.29.2005.01611.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация ПАО «Транснефть».
| Зарегистрировано поверок | 97 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
