| Номер в госреестре | 66356-16 |
| Наименование СИ | Преобразователь плотности поточный |
| Обозначение типа СИ | ПП-25-6,3.У1-Вн |
| Изготовитель | ООО "Пьезоэлектрик", г. Ростов-на-Дону |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь плотности поточный 1111-25-6,3.'У 1-Вн (далее - преобразователь плотности) предназначен для непрерывного измерения плотности нефти и нефтепродуктов непосредственно в трубопроводе или технологической линии, в том числе и во взрывоопасных зонах.
Принцип действия преобразователя плотности - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента выполненного в виде камертонной вилки от плотности измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых блоком электроники.

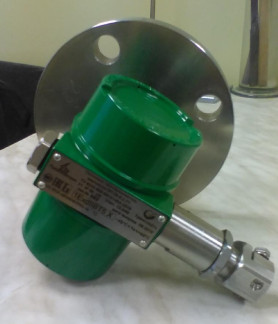

Конструктивно преобразователь плотности состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем. Стержень имеет металлический фланец для монтажа чувствительного элемента в трубопровод.
Преобразователь плотности предназначен для установки на трубопроводы с внутренним диаметром не менее 100 мм и скоростью потока до 0,5 м/с для жидких сред. При больших диаметрах трубопровода и/или скоростях потока преобразователь устанавливается в байпас (ответвителях) диаметром 100 мм с вентилями для регулировки максимальной скорости потока жидкости. Индивидуальные калибровочные характеристики преобразователя плотности определяются на заводе-изготовителе.
Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется выходным частотным сигналом в диапазоне от 200 до 1200 Гц (диапазон плотности жидкости от 650 до 1000 кг/м соответственно).
Маркировка взрывозащиты - 1ExdIIBT5 X
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений плотности, кг/м3 | от 650 до 1000 |
| Пределы допускаемой основной абсолютной погрешности измерений, кг/м3 | ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений плотности при отличии температуры от +20 °С, кг/м3 /°С | ±0,005 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений плотности при наличии избыточного давления, кг/м /МПа | ±0,03 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, В-А, не более | 1,2 |
| Г абаритные размеры, высота х диаметр фланца, мм, не более | 184x160 |
| Масса, кг, не более | 5,6 |
| Выходной сигнал частотный, Гц | от 200 до 1200 |
| Тип фланца для монтажа в трубопровод | DN50 PN63 тип 2 по ГОСТ 12815-80 |
| У словия эксплуатации | |
| Измеряемая среда | Нефть и нефтепродукты |
| Диапазон температуры рабочей среды, °С | от -10 до +40 |
| Максимальное давление рабочей среды, МПа, не | 6,3 |
| более | |
| Вязкость среды, мПас, не более | 200 |
| Диапазон температуры окружающего воздуха, °С | от -45 до +60 |
| Относительная влажность воздуха, % | до 95 (без конденсации) |
| Диапазон атмосферного давления, кПа | от 90 до 104 |
| Средняя наработка на метрологический отказ, ч | 40 000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | 1ExdIIBT5 X |
наносят на титульный лист эксплуатационной документации и на корпус блока электроники в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь плотности поточный ПП-25-6,3.У1-Вн | 1 шт. | |
| Руководство по эксплуатации «Преобразователь плотности поточный 1111-25-6,3.У 1-Вн» | РЭ 4215-805-24172160-2016 | 1 экз. |
| Паспорт «Преобразователь плотности поточный ПП-25-6,3.У1-Вн» | ПС 4215-805-24172160-2016 | 1 экз. |
осуществляется по документу МИ 2816-2012 «ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации».
Основные средства поверки:
- Установка пикнометрическая «H&D Fitzderald Ltd», регистрационный № 37320-08, эталон единицы плотности 1-го разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
Технические условия ТУ 4215-805-24172160-2016.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
