| Номер в госреестре | 66360-16 |
| Наименование СИ | Установки переносные поверочные расходомерные |
| Обозначение типа СИ | УППР-3 |
| Изготовитель | ООО "ВТК Пром", г.Киров |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки переносные поверочные расходомерные УППР-3 предназначены для измерения, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип работы установок переносных поверочных расходомерных УППР-3 основан на измерении объема и объемного расхода протекающей жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.

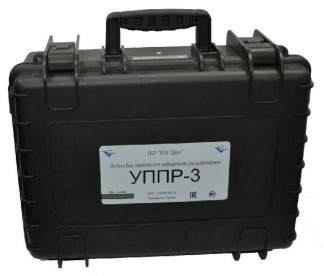

Конструктивно установки переносные поверочные расходомерные УППР-3 выполнены в транспортировочном пластмассовом корпусе. Внутри корпуса расположены основные функциональные узлы: первичный преобразователь расхода, пульт управления, измерительновычислительный блок.
Подключение установок переносных поверочных расходомерных УППР-3 к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов через быстроразъемные соединения. Жидкость протекает через поверяемое средство измерений, входной шланг, первичный преобразователь расхода и сливается через выходной шланг в канализацию или накопительный бак.
Объемный расход и объем жидкости измеряются измерительно-вычислительным блоком на основе данных, полученных от первичного преобразователя расхода.
Контроль установленного объемного расхода и прошедшего объема жидкости осуществляется по показаниям на индикаторе пульта управления.
После проведения процедуры поверки в энергонезависимой памяти пульта управления сохраняется протокол поверки.
Пломбирование установок переносных поверочных расходомерных УППР-3 осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пломбировочной чашке винта крепления на передней панели измерительно-вычислительного блока.
установок переносных поверочных расходомерных УППР-3 встроенное.
Программное обеспечение установок переносных поверочных расходомерных УППР-3 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на индикатор пульта управления.
Программное обеспечение установок переносных поверочных расходомерных УППР-3 встроенное в микросхемы измерительного аппаратно-программного комплекса (ИАПК), не изменяемое и не считываемое.
Программное обеспечение не влияет на метрологические характеристики установок переносных поверочных расходомерных УППР-3.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPPR |
| Номер версии (идентификационный номер) ПО | v. 1.0 |
| Цифровой идентификатор ПО | 3890DBD3 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Метрологические и основные технические характеристики установок переносных поверочных расходомерных УППР-3 приведены в таблицах 2 и 3 соответственно.
| Наименование характеристики | Значения |
| Наименьший расход, м3/ч | 0,02 |
| Переходный расход, м3/ч | 0,12 |
| Наибольший расход, м3/ч | 3 |
| Пределы допускаемой относительной погрешности установок при измерении объема и объемного расхода в диапазоне расхода, %: - от наименьшего до переходного - от переходного до наибольшего включ. | ±0,5 ±0,33 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Температура измеряемой среды, оС | от +5 до +90 |
| Давление измеряемой среды, МПа, не более | 0,63 |
| Напряжение питания постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, Вт, не более | 25 |
| Г абаритные размеры, мм, не более | |
| - высота | 500 |
| - ширина | 300 |
| - длина | 600 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 50 000 |
| Средний срок службы, лет | 12 |
наносится на маркировочную табличку, закрепленную на корпусе установки переносной поверочной расходомерной УППР-3 типографским способом и на титульных листах в левом верхнем углу руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность установок переносных поверочных расходомерных УШ1Р-3
| Наименование | Обозначение | Количество, шт. |
| Установка переносная поверочная расходомерная УППР-3 | 1 шт. | |
| Комплект шлангов и присоединителей | 1 комплект | |
| Руководство по эксплуатации | УППР 000 001 РЭ | 1 экз. |
| Методика поверки | МП 0492-1-2016 | 1 экз. |
| Паспорт | УППР 000.001 ПС | 1 экз. |
осуществляется по документу МП 0492-1-2016 «Инструкция. ГСИ. Установки переносные поверочные расходомерные УППР-3. Методика поверки», утвержденному ФГУП «ВНИИР» 25.10.2016.
Основные средства поверки:
- рабочий эталон 1-го разряда, согласно ГОСТ 8.374-2013 в диапазоне расходов жидкости соответствующем диапазону расходов поверяемой установки переносной поверочной расходомерной УППР-3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ТУ 4213-101-49609178-2016 Установки переносные поверочные расходомерные УППР-3. Технические условия
