| Номер в госреестре | 66362-16 |
| Наименование СИ | Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные |
| Обозначение типа СИ | ТАНГЕНС-3М |
| Изготовитель | ООО "Харьковэнергоприбор", Украина, г.Харьков |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М (далее по тексту - установки) предназначены для измерений тангенса угла диэлектрических потерь tg5 жидких диэлектриков на промышленной частоте (50±0,5) Гц по ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний».
Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.
Установки измеряют тангенс угла диэлектрических потерь tg5; напряжение переменного тока U, приложенное к измерительной ячейке; температуру жидкого диэлектрика; индицируют диэлектрическую проницаемость пробы жидкого диэлектрика 8, электрическую емкость пробы жидкого диэлектрика С.
Установки могут работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.
Установки сохраняют в энергонезависимой памяти до 2000 последних измерений. Все действия по управлению процессом измерения осуществляются с помощью 16-ти кнопочной клавиатуры и 4-х строчного индикатора, расположенных на верхней панели установки.

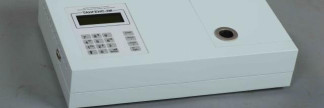

Установки состоят из модуля управления с клавиатурой и жидкокристаллическим индикатором, модуля измерительного, модуля нагревателя (термостата) с модулем управления и регулирования мощности, модуля формирования высокого напряжения 2 кВ (состоит из микроконтроллера измерения напряжения сети 50 Гц, трансформатора 220/2000 и коммутатора, с помощью которого подается стабилизированное высокое напряжение 2 кВ), сетевого модуля, эталонного конденсатора и 3-х ячеек измерительных ЯПИ-3.
Установки оборудованы блокировкой, исключающей возможность подачи высокого напряжения при сдвинутой панели. Модуль высокого напряжения имеет схему защиты от пробоев.
Характеристики прикладного программного обеспечения (ПО) установки приведены в таблице 1.
ПО установки устанавливается на персональный компьютер и предназначено для сбора информации с измерительных блоков, её обработки, хранения и представления пользователю в удобном виде.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение установок может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | CPU_670.txt | OILMS.BIN | SetupLinkOil.exe |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 6a59bed9f3a1e2e0 28c541b67e8ad7d | e3a41c61b5bfe9100 850612981aa2e36 | 394e49fdef1327b8 66195e84f414f923 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
| Наименование параметра | Значение |
| Диапазон измерений тангенса угла диэлектрических потерь tg5 | от 0,0001 до 1,0000 (от 0,01 до 100 %) |
| Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь | ±(0,03 •tg51) + 0,0002) |
| Разрешающая способность при измерении тангенса угла диэлектрических потерь | 0,00001 |
| Среднеквадратическое значение напряжения переменного тока частотой 50 Гц, прикладываемого к измерительной ячейке ЯПИ-3, В | 2000±60 |
| Пределы допускаемой относительной погрешности среднеквадратического значения напряжения переменного тока, % | ±2,5 |
| Диапазон индикации электрической емкости, пФ | от 5 до 30 |
| Диапазон измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С | от 70 до 90 |
| Пределы допускаемой абсолютной погрешности измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С | ±1 |
| Время измерения по программе «ПУСК 1», включая калибровку и нагрев до +90 °С (с проведением измерений на +70 °С и +90 °С), мин, не более | 35 |
| Время измерения по программе «ПУСК 2», включая калибровку, нагрев до +95 °С (с проведением измерений в точках +70; +80 и +90 °С) и остывание (с проведением измерений в точках +90; +80 и +70 °С), мин, не более | 85 |
| Объем измерительной ячейки ЯПИ-3 по ГОСТ 6581-75, трехэлектродного типа, см3, не более | от 11 до 13 |
| Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 205 до 235 от 49,5 до 50,5 |
| Потребляемая мощность, кВ-А, не более | 0,3 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при + 25 °С, % | от +10 до +35 до 80 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 405x260x90 |
| Масса, кг, не более | 5 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Примечание 1) tg5 - измеренное значение тангенса угла диэлектрических потерь. | |
наносится на титульный лист паспорта типографским способом и на табличку маркировочную установки методом фрезерной гравировки.
Комплектность установок при поставке приведена в таблице 3.
| Наименование | Обозначение | Кол-во |
| 1 Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированная ТАНГЕНС-3М | ТАН.00.00.00.000 | 1 шт. |
| 2 Ячейка измерительная ЯПИ-3 | ЯПИ-3/00.00.00 | 3 шт. |
| 3 Кабель сетевой | - | 1 шт. |
| 4 Кабель интерфейсный для подключения к персональному компьютеру | CC-140 (CC-134) | 1 шт. |
| 5 Компакт-диск с программой | - | 1 шт. |
| 6 Ячейка образцовая трехзажимного типа ЯОИ-3 | ЯОИ.00.00.00.000 | 11) 1 7 шт. |
| 7 Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированная ТАНГЕНС-3М. Паспорт | ТАН.00.00.00.000 ПС | 1 экз. |
| 8 Ячейка измерительная ЯПИ-3. Паспорт | ЯПИ-3/00.00.00 ПС | 3 экз. |
| 9 Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки. | МП Х 06. 1840-2016 | 1 экз. |
| Примечание 1) - поставляется по требованию Заказчика. | ||
осуществляется по документу МП Х 06. 1840-2016 «Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Вольтметр С 502 | 4551-74 |
| Мост переменного тока высоковольтный автоматический СА7100-2 | 21884-13 |
| Калибратор многофункциональный цифровой Additel | 54357-13 |
| Секундомер механический СОПпр-2а-2-01Д | 11519-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в паспорте на установку.
1 ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
3 Техническая документация изготовителя
