| Номер в госреестре | 66366-16 |
| Наименование СИ | Колонки раздаточные сжатого газа |
| Обозначение типа СИ | DNG |
| Изготовитель | "GRAF S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

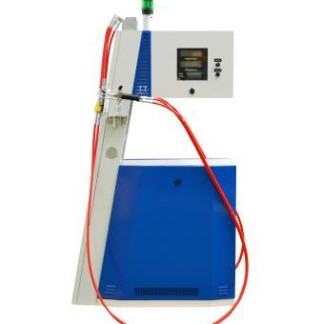

Колонки раздаточные сжатого газа DNG (далее - колонки) предназначены для измерения массы сжатого природного газа при заправке транспортных средств.
Принцип работы колонок раздаточных сжатого газа DNG состоит в следующем: газ из парка баллонов через фильтр и приёмный клапан подаётся в счетчик-расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса топлива, его цена за килограмм и стоимость выданного газа.
У становка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически перед выдачей новой дозы.
Задание дозы и архивирование отпущенного количества газа возможно, как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, или с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Колонки имеют пять исполнений DNG1Х/СХ/Х, DNG2Х/СХ/Х, DNG4Х/СХ/Х, DNG1Х/СХ/ХТ и DNG2Х/СХ/ХТ, отличающихся количеством раздаточных рукавов с краном и корпусом.
Основными элементами колонок раздаточных сжатого газа DNG являются:
- счетчик-расходомер массовый Micro Motion CNG050 фирм Фирмы «Emerson Process Management Flow BV», Нидерланды; «Emerson SRL», Румыния; «Micro Motion Inc.», США; «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика; «Emerson Process Management Flow Technologies Co., Ltd.», Китай (в госреестре средств измерений №45115-16);
- электронно-вычислительное устройство PM2 производства фирмы GRAF S.p.A., Италия;
- манометр WIKA, диапазон измерений от 0 до 400 бар;
- раздаточный рукав с краном, выдерживающий давление не менее 25 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Программное обеспечение (ПО) отсчетного устройства записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО контроллера невозможны даже на заводе изготовителя. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PM2 |
| Номер версии (идентификационный номер) ПО | не ниже E 3.06 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный массовый расход, кг/мин | 60 |
| Номинальный массовый расход, кг/мин | 25 |
| Минимальный массовый расход, кг/мин | 0,2 |
| Минимальная доза выдачи топлива, кг | 5 |
| Пределы допускаемой относительной погрешности колонок, % | ±1,0 |
| Цена деления указателя разового учета, кг | 0,01 |
| Цена деления указателя суммарного учета, кг | 0,01 |
| Верхний предел показаний указателя суммарного учета, кг | 9999,99 |
| Максимальное давление сжатого газа, МПа | 25 |
| Напряжение электропитания, В | 230±15% |
| Частота напряжения питания, Гц | от 50 до 60 |
| Длина раздаточного рукава, м | не менее 3 |
| Потребляемая мощность, кВт, не более | 0,7 |
| Количество одновременно заправляемых машин, шт. | от 1 до 4 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 1600х720х2140 |
| Масса, кг, не более | 420 |
| Условия эксплуатации: температура окружающей среды, °С | от -40 до +50 |
| Маркировка взрывозащиты | II Gc II (CH4) T1 |
| Средний срок службы, лет | 20 |
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
Таблица 4
| Наименование | Количество | Примечание |
| Колонки раздаточные сжатого газа DNG | 1 | |
| Комплект запасных частей | В соответствии с заказом | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки МП 208-019-2016 | 1 |
осуществляется по документу МП 208-019-2016 «ГСИ. Колонки раздаточные сжатого газа DNG. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.09.2016 г.
Основные средства поверки:
- весы, наибольший предел взвешивания 150 кг, класс точности III по ГОСТ OIML R76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация GRAF S.p.A.
