| Номер в госреестре | 66369-16 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | ППЦ-38 TF34T13RB |
| Изготовитель | "FRUEHAUF", Франция |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна ППЦ-38 TF34T13RB (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ является мерой полной вместимости (далее - ТМ). Цистерна состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

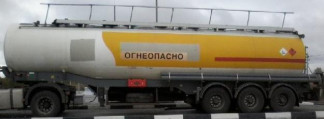

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 38000 |
| Действительная вместимость 1-й секции, дм3 | 5000 |
| Действительная вместимость 2-й секции, дм3 | 4000 |
| Действительная вместимость 3-й секции, дм3 | 3000 |
| Действительная вместимость 4-й секции, дм3 | 2000 |
| Действительная вместимость 5-й секции, дм3 | 7000 |
| Действительная вместимость 6-й секции, дм3 | 2000 |
| Действительная вместимость 7-й секции, дм3 | 6000 |
| Действительная вместимость 8-й секции, дм3 | 6000 |
| Действительная вместимость 9-й секции, дм3 | 3000 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг | 6180 |
| Длина, мм | 11000 |
| Высота, мм | 3200 |
| Ширина, мм | 2500 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | ППЦ-38 TF34T13RB | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 16 |
| Поверителей | 9 |
| Актуальность данных | 17.09.2024 |
