Номер в госреестре | 66370-16 |
Наименование СИ | Полуприцеп-цистерна |
Обозначение типа СИ | ESTERER 5298 |
Изготовитель | "Dr.-Ing. Ulrich Esterer GmbH & Co. KG", Германия |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Полуприцеп-цистерна ESTERER 5298 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ является мерой полной вместимости (далее - ТМ). Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

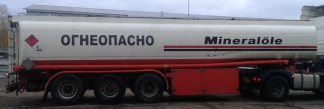

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, дм3 | 39900 |
Действительная вместимость 1-й секции, дм3 | 7300 |
Действительная вместимость 2-й секции, дм3 | 7580 |
Действительная вместимость 3-й секции, дм3 | 6470 |
Действительная вместимость 4-й секции, дм3 | 5380 |
Действительная вместимость 5-й секции, дм3 | 5760 |
Действительная вместимость 6-й секции, дм3 | 7380 |
Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Снаряженная масса, кг | 5720 |
Длина, мм | 11200 |
Высота, мм | 3100 |
Ширина, мм | 2400 |
Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Полуприцеп-цистерна | ESTERER 5298 | 1 шт. |
Запасные части, инструменты и принадлежности | 1 комплект | |
Руководство по эксплуатации | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
Зарегистрировано поверок | 8 |
Поверителей | 5 |
Актуальность данных | 22.11.2024 |
