| Номер в госреестре | 66374-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-3000, РВСП-20000, РВСПК-50000 |
| Изготовитель | ПАО "Транснефть", г. Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-3000, РВСП-20000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

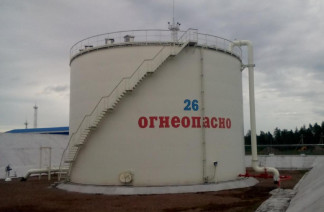

Резервуары вертикальные стальные цилиндрические РВС-3000, РВСП-20000, РВСПК-50000 расположены в резервуарных парках Общества с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-3000 | |
| 25, 26 | Нефтебаза №1 (Нефтебаза № 1), Ленинградская область, Выборгский район, город Приморск |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 1, 2, 3, 4, 5, 6 | Нефтебаза №2 (Нефтебаза № 2), Ленинградская область, Выборгский район, город Приморск |
| Резервуары вертикальные стальные цилиндрические РВСПК-50000 | |
| 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 | Нефтебаза №1 (Нефтебаза № 1), Ленинградская область, Выборгский район, город Приморск |
отсутствует.
Таблица 2
| Наименование характеристики | Значение | ||
| РВС-3000 | РВСП-20000 | РВСПК- 50000 | |
| Номинальная вместимость, м3 | 3000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 30 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84 до 106,7 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП, РВСПК) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5 (регистрационный номер в Федеральном информационном фонде 22003-07);
- рулетка измерительная металлическая YC50/5 (регистрационный номер в Федеральном информационном фонде 22003-07);
- рулетка измерительная металлическая с грузом Р20Н2Г (регистрационный номер в Федеральном информационном фонде 43611-10);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 20048-05), предел измерений 500 мм;
- толщиномер ультразвуковой БУЛАТ-1М в комплекте с ПЭП: П112-10-6/2-А-01 (регистрационный номер в Федеральном информационном фонде 21391-13);
- нивелир оптико-механический с компенсатором VEGA L30 (регистрационный номер в Федеральном информационном фонде 50514-12);
- теодолит 3Т2КП (регистрационный номер в Федеральном информационном фонде 45283-10).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР .1.29.2009.06637.
ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным методом статических измерений. Регистрационный номер ФР.1.29.2005.01611.
ГСИ. Методика измерений массы нефти в вертикальных резервуарах (с использованием систем измерений количества нефти в резервуарных "Спецморнефтепорт Приморск"). Регистрационный номер ФР.1.29.2013.14546.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 59 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
