| Номер в госреестре | 66375-16 |
| Наименование СИ | Автоматизированная информационно-измерительная система винтового стенда для испытаний поршневых двигателей мощностью до 115 кВт |
| Изготовитель | ЗАО "НПЦ "МЕРА", г.Королев |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматизированная информационно-измерительная система винтового стенда для испытаний поршневых двигателей мощностью до 115 кВт (далее - система) предназначена для измерений напряжения и силы постоянного тока, напряжения переменного тока и частоты периодического сигнала; сопротивления постоянному току, воспроизведения напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия системы основан на приёме от первичных преобразователей, не входящих в состав системы, сигналов о значениях измеряемых (контролируемых) параметров, преобразовании их в цифровой код с помощью аналогово-цифрового преобразователя и передаче цифровой информации в персональный компьютер для дальнейшего её использования. Результаты измерений отображаются на экране пульта управления. При подключении к входу любого измерительного канала первичного преобразователя, канал может быть переведен в статус измерительного канала соответствующего параметра. Расчет значения параметра в этом случае выполняется по градуировочной зависимости первичного преобразователя.

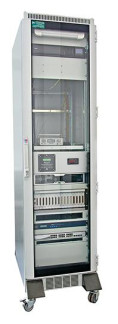

Конструктивно система представляет собой: рабочее место оператора; комплекс измерения, регистрации и отображения с вмонтированным в него крейтом MIC-036R с установленными в нем измерительными модулями, объединенными локальной сетью Ethernet; шкаф кроссировочный со встроенными модулями: ME-003, ME-007, ME-402, ME-005K; два шкафа коммутационных; комплект кабелей; комплект ЗИП.
Функционально система включает в себя ИК:
ИК напряжения постоянного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока;
ИК относительного напряжения постоянного тока;
ИК напряжения переменного тока;
ИК частоты переменного тока.
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью специального ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование контролируемого параметра ИК | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во каналов |
| ИК силы постоянного тока | ||||
| Избыточное давление | Сила постоянного тока | от 4 до 17,333 мА | ±0,1 % от верхнего предела (ВП) | 1 |
| Избыточное давление | Сила постоянного тока | от 5,6 до 20 мА | ±0,1 % от ВП | 1 |
| Абсолютное давление | Сила постоянного тока | от 10 до 16 мА | ±0,1 % от ВП | 1 |
| Абсолютное давление | Сила постоянного тока | от 6,4 до 16 мА | ±0,1 % от ВП | 1 |
| ИК напряжения постоянного тока | ||||
| Температура | Напряжение постоянного тока | от 0 до 9,341 мВ | ±0,9 % от ВП | 4 |
| ИК сопротивления постоянному току | ||||
| Температура | Сопротивление постоянному току | от 100 до 157,33 Ом | ±0,5 % от ВП | 1 |
| Температура | Сопротивление постоянному току | от 100 до 157,33 Ом | ± 2,5 % от ВП | 2 |
| Температура | Сопротивление постоянному току | от 84,27 до123,24 Ом | ± 0,5 % от ВП | 1 |
| Температура | Сопротивление постоянному току | от 80,31 до 157,33 Ом | ± 0,5 % от ВП | 2 |
| ИК напряжения переменного тока | ||||
| Виброускорение | Напряжение переменного тока в диапазоне частот от 10 до 3000 Гц | от 0 до 5 В | ±5 % от ВП | 15 |
| ИК относительного напряжение постоянного тока | ||||
| Крутящий момент | Коэффициент преобразования | от 0,1 до 2 мВ/В | ±0, 3 % от ВП | 1 |
| ИК частоты периодического сигнала | ||||
| Частота вращения | Частота периодического сигнала | от 200 до 7000 Гц | ±0,18 % от ВП | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 230+23 50±0,2 |
| Потребляемая мощность, В • А, не более | 2000 |
| Габаритные размеры составных частей средства измерений, мм, (Ш>В*Г) | |
| - комплекс измерения, регистрации и отображения - шкаф кроссировочный - пульт управления - комплект кабелей - комплект ЗИП | 610x2270x605 1210x2250x605 570x450x200 600x600x400 280x280x160 |
| Масса составных частей, кг | |
| - комплекс измерения, регистрации и отображения | 144 |
| - шкаф кроссировочный | 182 |
| - пульт управления | 4 |
| - комплект кабелей | 30 |
| - комплект ЗИП | 2,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на стойку в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоматизированная информационно-измерительная система винтового стенда для испытаний поршневых двигателей мощностью до 115 кВт | БЛИЖ.401201.100.981 | 1 шт. |
| Программное обеспечение на CD-диске | БЛИЖ.409801.100.158-01 | 1 шт. |
| Руководство по эксплуатации | БЛИЖ.401201.100.981 РЭ | 1 экз. |
| Формуляр | БЛИЖ.401201.100.981 ФО | 1 экз. |
| Методика поверки | - | 1 зкз. |
осуществляется по документу МП 66375-16 «Инструкция. Автоматизированная информационноизмерительная система винтового стенда для испытаний поршневых двигателей мощностью до 115 кВт. Методика поверки», утвержденному ООО «КИА» 28 сентября 2016 г. и входящему в комплект поставки.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-110, (рег. № 5460-76);
- калибратор процессов документирующий FLUKE 753, (рег. № 49876-12);
- мера электрического сопротивления постоянного тока многозначная Р3026-1; (рег. № 56523-14);
- мера электрического сопротивления постоянного тока многозначная Р3026-2; (рег. № 8478-91);
- катушка электрического сопротивления Р331 (2 шт.), (рег. № 1162-58),
- калибратор универсальный Н4-7 (рег. № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к автоматизированной информационно-измерительная системе винтового стенда для испытаний поршневых двигателей мощностью до 115 кВт
ГОСТ Р 51841-2001. Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А. ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
