| Номер в госреестре | 66377-16 |
| Наименование СИ | Контроллеры для систем пожарной автоматики |
| Обозначение типа СИ | КСПА 9030-01/С |
| Изготовитель | ПАО "Газпром автоматизация", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры для систем пожарной автоматики КСПА 9030-01/C (далее - КСПА 9030-01/C) предназначены измерения сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления и от других первичных преобразователей аналоговых сигналов силы постоянного тока, напряжения постоянного тока и передачи сигналов управления другим устройствам противопожарной защиты в реальном масштабе времени.
Принцип действия измерительных каналов КСПА 9030-01/C заключается в аналогоцифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения.
Измерительные каналы состоят из следующих основных компонентов:
- первичных преобразователей термопар в электрические сигналы унифицированных диапазонов;
- многофункциональных контроллеров в соответствии с исполнением.
В состав КСПА 9030-01/C входят контроллеры Fastwell (производства ООО «Фаствел групп»).
КСПА 9030-01/C является проектно-компонуемым изделием.
КСПА 9030-01/C может работать как автономно, так и в составе автоматизированных комплексов (систем).
КСПА 9030-01/C применяются для приема сигналов от пожарных извещателей, осуществления контроля целостности шлейфа пожарной сигнализации, световой индикации и звуковой сигнализации событий, передачи сигналов управления автоматическим установкам пожаротушения, включения исполнительных установок систем противодымной защиты и оповещения людей о пожаре, а также для контроля загазованности защищаемого объекта.
Для обеспечения регистрации, отображения извещений и управления исполнительными механизмами КСПА 9030-01/C комплектуется сенсорным жидкокристаллическим дисплеем (далее - ПСУ) и/или автоматизированным рабочим местом (далее - АРМ) оператора. Индикация состояний и управление может быть также осуществлено единичными индикаторами и кнопочными элементами, подключенными к входам/выходам контроллера и установленными на корпусе изделия или выносном конструктивном элементе, располагаемом в помещении с постоянным присутствием оперативно-дежурного персонала.

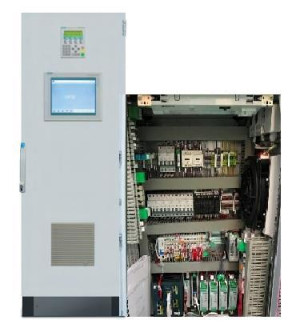

Конструктивно контроллеры размещаются в приборном металлическом шкафу одностороннего обслуживания, предназначенном для установки в отапливаемых помещениях.
Защита от несанкционированного доступа к внутренним частям КСПА 9030-01/C обеспечивается путем закрытия дверей шкафов на встроенный замок.
Программное обеспечение КСПА 9030-01/C (далее - ПО) состоит из программного обеспечения многофункциональных контроллеров и ПО отображения информации.
Программное обеспечение многофункциональных контроллеров состоит из базового программного обеспечения (далее - БПО), системного программного обеспечения (далее -СПО) и встроенного программного обеспечения (далее - ВПО) модулей.
БПО и СПО выполняет функции управления работой контроллера и не является метрологически значимой частью ПО контроллеров.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Уровень защиты метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Характеристики ВПО контроллеров приведены в таблицах 1 - 2.
ВПО контроллеров устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не полежит.
Таблица 1 - Идентификационные данные ПО отображения информации на АРМ
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SCADA система «Infinity» | SCADA система «Мастер СКАДА» |
| Номер версии (идентификационный номер ПО) | не ниже v. 3 | не ниже v. 3 |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные | - | - |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Proficy Machine Edition | VinCC flexible | EasyBuilder Pro |
| Номер версии (идентификационный номер ПО) | не ниже v. 6.0 | не ниже v. 6.0 | не ниже v. 5.03 |
| Цифровой идентификатор ПО | - | - | - |
| Другие идентификационные данные | - | - | - |
Конструкция КСПА 9030-01/C исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Метрологические характеристики КСПА 9030-01/C полностью определяются метрологическими характеристиками применяемых контроллеров и первичных преобразователей.
Основные метрологические и технические характеристики приведены в таблицах 3, 4.
Таблица 3
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % 1) |
| Входные сигналы | ||
| Сила постоянного тока, мА | от 0 до 5 | ±0,5 |
| от -5 до +5 | ||
| от 0 до 20 | ||
| от 4 до 20 | ||
| Напряжение постоянного тока, В | от 0 до 5 | ±0,5 |
| от 1 до 5 | ||
| от -5 до +5 | ||
| от 0 до 10 | ||
| от -10 до +10 | ||
| Напряжение постоянного тока (сигнал с преобразователей термоэлектрических), мВ | от -9,488 до +66,466 | ±0,5 |
| Электрическое сопротивление (сигнал с термопреобразователей сопротивления), Ом | от 17,24 до 395,16 | ±0,5 |
| Примечания 1) - за нормирующее значение принимается диапазон измерений. Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона не более половины предела допускаемой основной приведенной погрешности. Пределы допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питающей сети в пределах от 187 до 242 В, не более половины предела допускаемой основной приведенной погрешности. | ||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+33 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | 220 -33 |
| Габаритные размеры (длинахширинахвысота), мм, не более | |
| - шкаф ПК (КСПА) | |
| 800x800x2100 | |
| Масса, кг, не более | |
| - шкаф ПК (КСПА) | 400 |
| Нормальные условия: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Рабочие условия: | |
| - температура окружающего воздуха, °С | от 0 до +50 |
| - относительная влажность воздуха при температуре воздуха | до 80 |
| +35 °С, % | от 84 до 106,7 |
| - атмосферное давление, кПа | |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40 000 |
наносится на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность КСПА 9030-01/C представлена в таблице 5.
Таблица 5
| Наименование | Количество |
| Контроллер для систем пожарной автоматики КСПА 9030-01/C | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Комплект ЗИП для одиночного изделия (по согласованию с заказчиком) | 1 компл. |
осуществляется по документу МИ 2539-99 ГСИ. «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основное средство поверки представлено в таблице 6.
Таблица 6
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Калибратор универсальный 9100 | 25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
3 ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
4 ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
5 ТУ 4371-001-00159093-07 с изм. 7 «Контроллеры для систем пожарной автоматики КСПА 9030-01. Технические условия»
