| Номер в госреестре | 66378-16 |
| Наименование СИ | Индикаторы-измерители цифровые |
| Обозначение типа СИ | FA MCR |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы-измерители цифровые FA MCR (далее - измерители) предназначены для измерений (преобразования) силы и напряжения постоянного тока.
Принцип действия измерителей заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения.

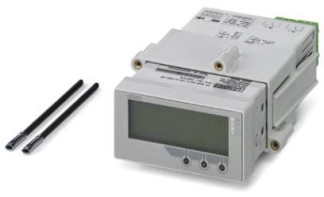

Конструктивно измерители выполнены в корпусе распределительной панели. Универсальные входы обеспечивают подключение сигналов тока, напряжения, устройств RTD и TC. Измерители имеют два релейных выхода с переключающим контактом и один аналоговый выход. Питание двухпроводных датчиков обеспечивается с помощью встроенной системы питания измерительного преобразователя. В измерителях возможен контроль предельных значений и коммутация реле, через аналоговый выход можно передавать сигналы процесса. Измерители также имеют 5-значный 7-сегментный дисплей LC с подсветкой. Изменение цвета в случае неисправности способствует распознаванию аварийных состояний. Схема обозначения модификации измерителей:
Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Управление режимами работы и настройками измерителя осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Таблица 1 - Характеристики встроенного ПО измерителей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M&M fdtC ONT AINER 4 |
| Номер версии (идентификационный номер ПО) | не ниже v. 4.4.ххххх.х |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 20 от 0 до 5 от 4 до 20 |
| Пределы допускаемой приведенной* погрешности измерения силы постоянного тока, % | ±0,05 |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 10 от 2 до 10 от 0 до 5 от 0 до 1 от 1 до 5 от -0,1 до +0,1 от -1 до +1 от -10 до +10 от -30 до +30 |
| Пределы допускаемой приведенной* погрешности измерения напряжения постоянного тока, % | ±0,1 ±0,05 (для диапазона от -0,1 до +0,1) |
| Диапазоны преобразования силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Пределы допускаемой основной приведенной* погрешности преобразования силы постоянного тока, % | ±0,05 |
| Диапазоны преобразования напряжения постоянного тока, В | от 0 до 10 от 2 до 10 от 0 до 5 от 1 до 5 |
| Пределы допускаемой основной приведенной* погрешности преобразования напряжения постоянного тока, % | ±0,05 (для диапазонов до 10 В) ±0,1 (для диапазонов до 5 В) |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования напряжения и силы постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % | ±0,01 |
| Диапазоны измерений электрического сопротивления R, Ом | от 30 до 3000 |
| Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления, Ом: - 2-х проводная схема подключения - 3-х проводная схема подключения - 4-х проводная схема подключения | ±0,001R + 3,0 ±0,001R + 1,6 ±0,001R + 0,8 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % | ±0,0001 R |
| Диапазон напряжения питания с частотой от 50 до 60 Гц, В | от 19,2 до 253 |
| Потребляемая мощность, Вт, не более | 6,9 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - для FA MCR-D и FA MCR-EX-D - для FA MCR-FD и FA MCR-EX-FD - относительная влажность при температуре окружающей среды 35 °С, %, не более - атмосферное давление, кПа | от -20 до +60 от -40 до +50 95 от 86 до 106,7 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - для FA MCR-D - для FA MCR-EX-D - для FA MCR-FD и FA MCR-EX-FD | 96x48x151,8 96x48x175 199x160x96 |
| Масса, кг, не более: - для FA MCR-D - для FA MCR-EX-D - для FA MCR-FD и FA MCR-EX-FD | 0,54 0,58 1,44 |
| Средняя наработка на отказ, ч, не менее | 700000 (для Ex модификаций) 840000 (для модификаций без искробезопасного исполнения) |
| Примечание - * - приведенной к максимальному значению диапазона. | |
наносится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
Таблица 3 - Комплектность
| Наименование | Количество |
| Индикатор-измеритель цифровой FA MCR | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 66378-16 «Индикаторы-измерители цифровые FA MCR. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки:
- калибратор универсальный 9100 E (регистрационный номер в Федеральном информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 года «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и индикаторы измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
