| Номер в госреестре | 66379-16 |
| Наименование СИ | Преобразователи дискретных сигналов |
| Обозначение типа СИ | MACX MCR |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи дискретных сигналов MACX MCR (далее - преобразователи) предназначены для преобразования импульсного напряжения от датчиков различных физических величин.
Принцип действия преобразователей основан на преобразовании импульсных сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче импульсов напряжения электрического тока, пропорциональных входному сигналу.

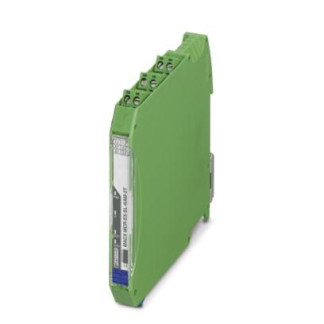

Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. В корпусе расположены клеммы для подключения к преобразователям измерительным напряжения питания, а также клеммы для подключения входных и выходных сигналов.
Преобразователи осуществляют гальваническую развязку электрических цепей питания, цепей входных и выходных сигналов. Преобразователи с маркировкой «-EX» являются связанными с электрооборудованием в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-99), имеют маркировку взрывозащиты [Ex ia] IIC и обеспечивают безопасную передачу сигналов из взрывоопасной среды во взрывобезопасную.
приведены в таблице 1.
| Наименование характеристики | Значение |
| Параметры входного сигнала: - напряжение без нагрузки, В - максимальная частота, кГц - нижний порог срабатывания, мА, не более - верхний порог срабатывания, мА, не менее | 8 5 1,2 2,1 |
| Параметры выходного (преобразованного) импульсного сигнала: - диапазон рабочих напряжений, В - максимальная частота, кГц | от 3 до 30 5 |
| Пределы допускаемой абсолютной погрешности преобразования, импульс | ±1 |
| Номинальное напряжения питания, В | 24 |
| Напряжения питания постоянного тока преобразователей, В | от 19,2 до 30 |
| Ток потребления преобразователей, мА, не более | 28 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды 35 °С, %, не более - атмосферное давление, кПа | от -20 до +60 95 от 86 до 106,7 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 99x114,5x12,5 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч, не менее | 2000000 |
наносится на переднюю панель корпусов преобразователей методом термопечати, а также на титульные листы руководств по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Количество |
| Преобразователь дискретных сигналов MACX MCR | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 66379-16 «Преобразователи дискретных сигналов MACX MCR. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки:
- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- осциллограф цифровой АКИП 4115/1А (регистрационный номер в Федеральном информационном фонде 51561-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
