| Номер в госреестре | 66380-16 |
| Наименование СИ | Устройства многофункциональные измерительные |
| Обозначение типа СИ | PACT RCP |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства многофункциональные измерительные серии PACR RCP (далее - устройства) предназначены для преобразования значений силы переменного тока промышленной частоты в унифицированные сигналы силы и напряжения постоянного тока.
Принцип действия устройств основан на аналого-цифровом преобразовании сигналов поступающих на вход устройств, их измерении, обработке и выдаче унифицированных электрических выходных сигналов силы и напряжения постоянного тока, пропорциональных входному сигналу.

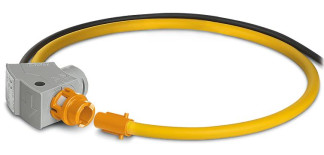

Конструктивно устройства состоят из первичного преобразователя и измерительного преобразователя. Первичные преобразователи выполнены в виде пояса Роговского. Измерительные преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. В корпусе расположены клеммы для подключения к преобразователям измерительным напряжения питания, а также клеммы для подключения входных и выходных сигналов. Измерительные преобразователи осуществляют гальваническую развязку электрических цепей питания, цепей входных и выходных сигналов.
Устройства изготавливаются в нескольких модификациях, отличающихся внешним видом и видом выходного сигнала.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Первичный преобразователь | |
| Входные номинальные значений силы переменного тока /ном, А | 100 250 400 630 1000 1500 2000 4000 |
| Коэффициент масштабного преобразования силы переменного тока, кА/мВ | 100 |
| Диапазон преобразования входной силы переменного тока с частотой 50 Гц, А | от 0,1 •/ном до /ном |
| Пределы допускаемой приведенной (к номинальному значению) погрешности коэффициента масштабного преобразования силы переменного тока, % | ±0,21 |
| Измерительный преобразователь №1 | |
| Выходные диапазоны преобразования силы постоянного тока, мА | от 0 до 10 от 2 до 10 от 0 до 20 от 4 до 20 от 0 до 21 |
| Выходные диапазоны преобразования напряжения постоянного тока, В | от 0 до 10,5 от 0 до 10 от 2 до 10 от 0 до 5 от 1 до 5 |
| Пределы допускаемой приведенной* погрешности преобразования силы и напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования напряжения и силы постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % | ±0,015 |
| Максимальная выходная мощность, мВт, не более | 300 |
| Измерительный преобразователь №2 | |
| Выходные диапазоны преобразования силы переменного тока с частотой 50 Гц, А | от 0 до 1 |
| Пределы допускаемой приведенной* погрешности преобразования силы переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования силы переменного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, %: - для диапазона температур от +10 до +70 °С - для диапазона температур от -20 до +10 °С | ±0,005 ±0,07 |
| Номинальная нагрузка, Ом | от 0 до 1,5 |
| Максимальная выходная мощность, Вт, не более | 0,19 |
| Общие характеристики | |
| Диапазоны напряжения питания измерительных преобразователей от сети постоянного тока, В: - для измерительного преобразователя № 1 - для измерительного преобразователя № 2 | от 9,6 до 30 от 19,2 до 30 |
| Потребляемая мощность, Вт, не более: - для измерительного преобразователя № 1 - для измерительного преобразователя № 2 | 1,0 4,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | |
| а) для первичного преобразователя | от -30 до +80 |
| б) - для измерительного преобразователя № 1 | от -40 до +70 |
| - для измерительного преобразователя № 2 | от -20 до +70 |
| - относительная влажность при температуре окружающей среды | |
| 35 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 86 до 106,7 |
| Длина первичного преобразователя (в зависимости от модифика- | |
| ции), мм | 300, 450, 600 |
| Диаметр первичного преобразователя, мм | 8, 5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | |
| - для измерительного преобразователя № 1 | |
| (ширинахвысотахглубина) | 6,2x110,5x120,5 |
| - для измерительного преобразователя № 2 | |
| (ширинахвысотахглубина) | 22,5x70,4x85 |
| Масса, г, не более: | |
| - для первичного преобразователя (в зависимости | |
| от модификации) | 182 |
| - для измерительного преобразователя № 1 | 240 |
| - для измерительного преобразователя № 2 | 142 |
| Средняя наработка на отказ, ч, не менее: | |
| - для первичного преобразователя | 500000 |
| - для измерительного преобразователя № 1 | 300000 |
| - для измерительного преобразователя № 2 | 200000 |
| Примечание - * - приведенной к максимальному значению диапазона. | |
наносится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
Таблица 3 - Комплектность
| Наименование | Количество |
| У стройство многофункциональное измерительное серии PACR RCP | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 66380-16 «Устройства многофункциональные измерительные серии PACR RCP. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки:
- калибратор универсальный 9100 E (регистрационный номер в Федеральном информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);
- трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 года «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и индикаторы измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
