Счетчики газа объемные диафрагменные ВЕКТОР-М/Т, 66382-16

Назначение

Счетчики газа объемные диафрагменные ВЕКТОР-МУТ предназначены для измерения объема природного газа, газообразных пропана, бутана, их смесей и других неагрессивных газов.

Описание

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм, и отсчетного устройства. Измерительный механизм состоит из двух камер со встроенными гибкими газонепроницаемыми диафрагмами.

Газ через входной патрубок заполняет пространство внутри корпуса счетчика и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Аналогичный процесс происходит и во второй камере. Возвратно-поступательное движение диафрагмы преобразуется рычажнокривошипным механизмом во вращательное движение выходного вала, количество оборотов которого пропорционально числу перемещений диафрагм, а, следовательно, и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний отсчетного устройства.

Счетчики имеют два исполнения и соответствующие им обозначения при маркировке:

ВЕКТОР-М - исполнение счетчика с механическим отсчетным устройством роликового типа с возможностью установки датчиков импульсов;

ВЕКТОР-Т - исполнение счетчика с электронным отсчетным устройством с функцией коррекции объема газа по температуре.

Счетчики с электронным отсчетным устройством имеют встроенный архив данных и нештатных ситуаций. Для чтения архива или для включения счетчика в автоматизированную систему сбора информации счетчики могут оснащаться следующими коммуникационными модулями: телеметрическим (импульсным) выходом, оптопортом, интерфейсом RS232, RF или GSM.

Корпус счетчика изготовлен из листовой стали, а диафрагмы - из синтетического материала. Счетчик с механическим отсчетным устройством имеет механизм, препятствующий работе счетного механизма при направлении потока газа, противоположном требуемому. Счетчик имеет два исполнения по направлению потока газа - слева направо (стандартное исполнение) и справа налево. Направление потока газа указано стрелкой на верхней поверхности корпуса счетчика.

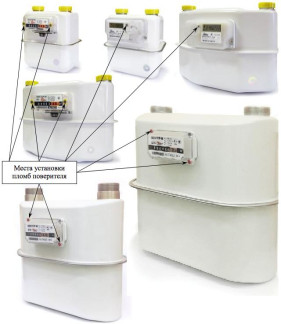

Программное обеспечение

Программное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладной программы для персонального компьютера (ПК). Программа ВПО записывается в энергонезависимую память микроконтроллера на этапе производства счетчиков через JTAG интерфейс и не может быть изменена через внешние порты счетчика. После записи программы в микроконтроллере устанавливается бит защиты, предотвращающий считывание или изменение программы. Доступ к разъему JTAG возможен только после удаления пломбы и разборки корпуса электронного отсчетного устройства. ВПО выполняет функции математической обработки и предоставления измерительной информации.

Обмен данными с внешними устройствами, в зависимости от установленного на счетчик коммуникационного модуля, осуществляется через интерфейсы: оптический порт по ГОСТ Р МЭК 61107-2001; проводной интерфейс RS232;

беспроводные интерфейсы RF-модем, GSM-модем; телеметрический (импульсный) выход.

Считывание данных и программирование счетчиков производится с помощью внешней программы «Вектор G», которая предназначена для связи счетчика с ПК. Метрологически значимых функций эта прикладная программа не выполняет.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации принтерной печатью. Комплектность средства измерений

Таблица 3 - Комплектность измерителя скорости вращения ИСВ

Поверка

осуществляется по документу ТАСВ.407269.001 МП «Счетчики газа объемные диафрагменные ВЕКТОР М/Т (G1,6; G2,5; G4; G6; G10; G16). Методика поверки», утвержденному ФГУП «ВНИИМС» 29 августа 2014г.

Основные средства поверки:

- расходомерная газовая установка с диапазоном расхода от 0,016 до 10,0 м /ч, с пределом допускаемой относительной погрешности в диапазоне расходов 5 = ±1 %, если Qmin < Q < 0,1 Qn и 5 = ±0,5 %, если 0,1 Qn < Q < Qmax, где Qmil1 - значение минимального расхода поверяемого счетчика, Qn - значение номинального расхода поверяемого счетчика, Qmax - значение максимального расхода поверяемого счетчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма и в виде наклейки на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ Р 50818-95 Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний

ТАСВ.407269.001 ТУ Счетчики газа объемные диафрагменные ВЕКТОР-М/Т (G1,6; G2,5; G4; G6; G10; G16). Технические условия
