| Номер в госреестре | 66389-17 |
| Наименование СИ | Измерители частичных разрядов |
| Обозначение типа СИ | Корона-20 |
| Изготовитель | ООО "Промышленные системы", г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители частичных разрядов «Корона-20» (далее ИЧР) предназначены для измерения и регистрации характеристик частичных разрядов в изоляции высоковольтного оборудования (силовые и измерительные трансформаторы, в том числе и их вводы; вводы масляных выключателей; конденсаторы связи; силовые кабели; двигатели и генераторы; шунтирующие реакторы) при испытании оборудования в условиях завода-изготовителя и при эксплуатации, в том числе в режиме мониторинга характеристик частичных разрядов.
Принцип действия ИЧР «Корона-20» основан на измерении и регистрации электрических импульсных сигналов датчиков частичных разрядов, установленных на объектах контроля, в изоляции которых возникают частичные разряды
ИЧР «Корона-20» состоят из модуля измерительного и портативного персонального компьютера. Импульсные сигналы датчиков передаются по линиям связи в модуль измерительный, где происходит их аналого-цифровое преобразование. Цифровая информация по шине USB передается в портативный персональный компьютер, где производится статистическая обработка измерений и заполнение базы данных. Текущие характеристики ЧР отображаются на мониторе компьютера, одновременно формируются протоколы испытаний для печати и получения твердых копий.
Модуль измерительный имеет четыре канала. Все каналы идентичны, каждый канал содержит пиковый детектор и устройство выборки и хранения.
В качестве датчиков ЧР применяются высокочастотные трансформаторы тока типа MCT 100 (OMICRON), серия RFCT (ООО “Димрус»), серия ДЧР (ООО «Промышленные системы»), конденсаторы связи MCC 112 (OMICRON), а также подобные вышеперечисленным. Калибровка схемы измерений осуществляется путем инжекции нормированного заряда в цепь окончательно собранной схемы измерений, погрешностью датчиков в этом случае пренебрегают.
Модификации ИЧР отличаются типом персональных компьютеров, в качестве которых применяют:
настольный ПК;
промышленный (индустриальный) компьютер;
переносной компьютер (ноутбук).

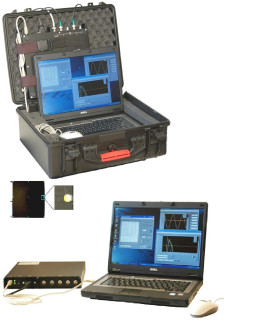

Общий вид ИЧР представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Пример записи при заказе:
Измеритель частичных разрядов «КОРОНА-20» ТЦПС.411188.022 ТУ.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки ИЧР «Корона-20»
Программное обеспечение ИЧР «Корона-20» включает прикладные программы, специализированные для выполнения отдельных видов испытательных работ, программы в виде драйвера и библиотеки функций, обеспечивающих управление аппаратной частью ИЧР. Прикладные программы:
- «Корона-20» обеспечивает все функции управления ИЧР, ввод фактографических данных об объекте контроля, измерение, ввод и обработку данных измерений, интерфейс, отображающий измерения и все действия оператора (пользователя);
- «Просмотрщик» обеспечивает работу с базой данных, созданной программой «Корона-20».
Уровень защиты ПО «средний» в соответствии с Р50.2.077-2014.
Идентификационные данные прикладных программ и используемых ими метрологически значимых программных файлов приведены в таблицах 1-7.
Таблица 1 - Идентификационные данные программы "Корона-20"
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Корона-20 |
| Имя программного файла | PDV_USB.exe |
| Номер версии | 4.3.206 |
| Цифровой идентификатор | 81a99dc3302e8c932e12b33718bb7868 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
| Таблица 2 - Идентификационные данные программы "Просмотрщик" | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Просмотрщик |
| Имя программного файла | AViewer.exe |
| Номер версии | 2.2.0 |
| Цифровой идентификатор | c8e4bbf09b23c7dea52de0499c9ffec2 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
| Таблица 3 - Идентификационные данные программы "Д | райвер ЦСП" |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Драйвер ЦСП |
| Имя программного файла | Usb3000.rtd |
| Номер версии | 1.0 |
| Цифровой идентификатор | fbed7ec396de8d4da6cbdd314fd2ee74 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 4 - Идентификационные данные программы "Библиотека Rtusbapi"
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Библиотека |
| Имя программного файла | Rtusbapi.dll |
| Номер версии | нет |
| Цифровой идентификатор | 6c1fc0ced5725bbcdb674ba3eac1177b |
| Алгоритм вычисления цифрового идентификатора | MD5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Библиотека |
| Имя программного файла | wrRtusbapi.dll |
| Номер версии | нет |
| Цифровой идентификатор | e5706dd62b2f40417a5036cd5bf50f4d |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 6 - Идентификационные данные "Файла калибровки усилителей"
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Файл калибровки усилителей |
| Имя программного файла | 4хххх.xml |
| Номер версии | нет |
| Цифровой идентификатор | Уникальный для каждого измерителя |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 7 - Идентификационные данные "Указателя базы данных"
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Указатель базы данных |
| Имя программного файла | pdmon.udl |
| Номер версии | нет |
| Цифровой идентификатор | 00c51dfc66b55a87f5b92b5fe51476d6 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых зарядов ЧР1), нКл | от 0,01 до 20 |
| Пределы допускаемой относительной погрешности измерения ЧР, % | ±(30+1/(4-q*)) |
| Диапазон измеряемых токов ЧР, мкА | от 0,02 до 200 |
| Пределы допускаемой относительной погрешности измерения токов ЧР,% | ±(30+1/i**) |
| Диапазон рабочих частот, МГц | от 1,5 до 10 |
| Подавление сигналов вне диапазона рабочих частот, дБ, не менее - ниже частоты 900 кГц - свыше частоты 30 МГц | 30 20 |
| * где q - измеренный заряд, нКл; ** где i - измеренный ток, мкА; *** при R = 0,5, где R - коэффициент регулярности, представляющий собой отношение числа периодов напряжения, в которых возникают ЧР выше определенного значения, к общему числу периодов напряжения за время измерения ЧР. | |
| Наименование характеристики | Значение |
| Число синхронных измерительных каналов | 4 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В "А, не более | 75 |
| Время непрерывной работы, ч/сутки | 24 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Габаритные размеры, мм, не более: | |
| - модуль измерительный | |
| высота | 50 |
| ширина | 280 |
| длина | 280 |
| - портативный персональный компьютер | |
| высота | 40 |
| ширина | 300 |
| длина | 400 |
| - футляр | |
| высота | 524 |
| ширина | 420 |
| длина | 550 |
| Масса ИЧР в футляре, кг, не более | 10 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 5 до 40 |
| - относительная влажность воздуха при 25°С,% | 90 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 800) |
наносится на шильдик ИЧР методом лазерной печати.
На титульных листах паспорта и руководства по эксплуатации изображение знака наносится печатным способом.
Таблица 10 - Комплектность ИЧР
| Наименование | Обозначение | Количество, шт. |
| Модуль измерительный | ТЦПС. 411188.022 | 1 |
| Портативный персональный компьютер | ||
| Руководство по эксплуатации | ТЦПС. 411188.022 РЭ | 1 |
| Методика поверки | ТЦПС. 411188.022 МП | 1 |
| Паспорт | ТЦПС. 411188.022 ПС | 1 |
| Наименование | Обозначение | Количество, шт. |
| CD-диск с документацией | ТЦПС. 411188.022 ДИ | 1 |
| Футляр** | 1 | |
| * тт Допускается комплектование: | ||
| - портативными персональными ЭВМ; | ||
| - индустриальными (промышленными) компьютерами; | ||
| - настольными персональными компьютерами. ** кейс класс защиты IP-65 | ||
осуществляется по документу ТЦПС.411188.022 МП «Измеритель частичных разрядов «КОРОНА-20» Методика поверки», утвержденному ФГУП «СНИИМ» 07.06.2016 г.
Основные средства поверки:
Генератор импульсов Г5-60, регистрационный номер в Федеральном информационном центре 5463-76, амплитуда импульсов 0,001-20 В, длительность импульсов 0,1мкс-10 с.
Генератор сигналов высокочастотный Г4-158, регистрационный номер в Федеральном информационном центре 13515-93, частота 0,01 - 100 МГц.
Осциллограф цифровой TDS - 2012, регистрационный номер в Федеральном информационном центре 48471-11, полоса пропускания 100 МГц, развертка 5нс- 50с/дел.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИЧР с требуемой точностью.
Знак поверки наносится на боковую поверхность блока измерительного, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 20074 - 83. Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ Р 55191 - 2012 (МЭК. 60270:2000). Методы высоковольтных испытаний -Измерения частичных разрядов
ГОСТ 22261 - 94. Средства измерений электрических и магнитных величин. Общие технические условия
