| Номер в госреестре | 66392-17 |
| Наименование СИ | Трансформаторы тока гальванической развязки |
| Обозначение типа СИ | ТТГР-М |
| Изготовитель | АО "Электротехнические заводы "Энергомера", г.Ставрополь |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока гальванической развязки ТТГР-М (далее - ТТГР-М) предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков. ТТГР-М предназначены для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой
50 и 60 Гц, при электрических измерениях в составе установок или совместно с установками для поверки и калибровки счетчиков электрической энергии.
Принцип действия ТТГР-М основан на законе электромагнитной индукции.
ТТГР-М выпускается в двух исполнениях, отличающихся конструкцией, диапазонами первичного и вторичного тока, а также токовыми и угловыми погрешностями:
ТТГР-М 100/100 и ТТГР-МА.
Конструктивно ТТГР-М100/100 содержат в себе три канала (фазы), состоящие из трансформатора тока, помещенные в металлический прямоугольный корпус. Трансформаторы выполнены на тороидальных магнитопроводах и содержат одну первичную и одну вторичную обмотки. Диапазоны первичного и вторичного токов ТТГР-М 100/100 - от 0,05 до 120 А.
Конструктивно ТТГР-МА содержит в себе один канал с проходным отверстием для создания первичной и вторичной обмоток, состоящий из трансформатора тока с электронной компенсацией погрешности, узла встроенной защиты от режима холостого хода, узла управления встроенной защитой и блока питания от сети питания переменного тока 230 В, 50 Гц. Первичная и вторичная обмотки создаются пользователем в соответствии с указаниями руководства по эксплуатации.
ТТГР-М 100/100 осуществляет трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока. ТТГР-МА осуществляет те же функции как без изменения уровня и фазы, так и при масштабном преобразовании тока без изменения фазы.

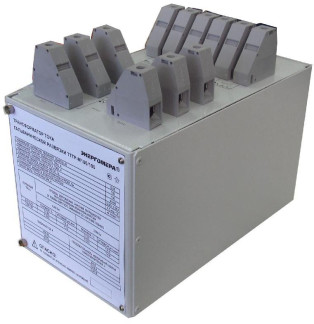

Общий вид ТТГР-М100/100 и место пломбировки от несанкционированного доступа представлены на рисунке 1. Пломбировка ТТГР-М 100/100 осуществляется в двух местах на передней панели в пломбировочных чашках с помощью пломбировочной мастики. Общий вид ТТГР-МА и место пломбировки от несанкционированного доступа представлены на рисунке 2. Пломбировка ТТГР-МА осуществляется в одном месте на верхней крышке корпуса в углублении крепежного винта с помощью пломбировочной мастики.
Основные технические и метрологические характеристики ТТГР-М100/100 приведены в таблицах 1 и 2, основные технические и метрологические характеристики ТТГР-МА -в таблицах 3 и 4.
| Номинальное значение, А | Диапазон первичного тока, А | Пределы допускаемых значений погрешностей при сопротивлении вторичной нагрузки от режима короткого замыкания до значения, равного | ||||
| первич ного тока | вторич ного тока | 0,002 Ом | 0,004 Ом | |||
| относительная токовая погрешность, % | абсолютная угловая погрешность, ' (угловых минут) | относительная токовая погрешность, % | абсолютная угловая погрешность, ' (угловых минут) | |||
| 100 | 100 | от 0,05 до 0,25 включ. | ±0,03 | ±4,0 | ±0,05 | ±6,0 |
| св. 0,25 до 120 включ. | ±0,02 | ±2,3 | ±0,03 | ±4,0 | ||
| Примечание - ТТГР-М 100/100 обеспечивают нормируемые характеристики сразу после подачи первичного тока. | ||||||
Таблица 2 - Основные технические характеристики ТТГР-М100/100
| Наименование характеристики | Значение |
| Номинальный коэффициент трансформации | 1:1 |
| Номинальное значение первичного тока, А | 100 |
| Номинальное значение вторичного тока, А | 100 |
| Диапазон изменения первичного тока, А | от 0,05 до 120 |
| Верхний предел сопротивления вторичной нагрузки, Ом | 0,002 или 0,004 в зависимости от погрешностей |
| Нормальная область значений частот, Гц | от 45 до 66 |
| Количество каналов (фаз) | 3 |
| Потребляемая мощность при замкнутой вторичной обмотке, при номинальном первичном токе, В-А, не более | 80 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 280 200 380 |
| Масса, кг, не более | 17 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, мм рт. ст. | от +10 до +40 от 30 до 80 от 630 до795 |
| Среднее время наработки на отказ, ч | 50000 |
| Средний срок службы, лет | 10 |
| Номинальное значение, А | Диапазон первичного тока, А | Пределы допускаемых значений погрешностей при количестве витков внешней вторичной обмотки, равном | ||||
| первич ного тока | Вторич ного тока | 2 | ||||
| относительная токовая погрешность, % | абсолютная угловая погрешность, ' (угловых минут) | относительная токовая погрешность, % | абсолютная угловая погрешность, ' (угловых минут) | |||
| 100n | 100 | от 0,01-n до 0,05-n включ. | ±0,080 | ±4,8 | ±0,042 | ±2,6 |
| св. 0,05-n до 0,20-n включ | ±0,040 | ±2,4 | ±0,020 | ±1,2 | ||
| св. 0,20-n до 120-n включ. | ±0,020 | ±1,2 | ±0,010 | ±0,6 | ||
| Примечание - ТТ напряжения сети i | ^Р-МА обеспечивают нормируемые характеристики сразу после подачи гатания и первичного тока. | |||||
| Таблица 4 - Основные технические характеристики ТТ | ГР-МА |
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный коэффициент трансформации n | определяется формулой n=w2/w1, где w2 - количество витков вторичной обмотки, целое число, равное 1 или 2, w1 - количество витков первичной обмотки, целое число, от 1 до 12 включительно |
| Номинальное значение первичного тока IH1, А | определяется формулой Im=100-n |
| Номинальное значение вторичного тока, А | 100 |
| Диапазон изменения первичного тока, А | от 0,01 -n до 120-n |
| Верхний предел сопротивления вторичной нагрузки, Ом, при количестве витков вторичной обмотки w2, равном 1, при первичном токе, А: - от 0,01 -n до 2-n включ. - св.2-п до 10-n включ. - св. 10-n до 100-n включ. - св. 100-n до 120-n включ. | 0,020 0,010 0,005 0,004 |
| Верхний предел сопротивления вторичной нагрузки, Ом, при количестве витков вторичной обмотки w2, равном 2, при первичном токе, А: - от 0,01 -n до 2-n включ. - св.2-п до 10-n включ. - св. 10-n до 100-n включ. - св. 100-n до 120-n включ. | 0,028 0,014 0,007 0,005 |
| 1 | 2 |
| Нормальная область значений частот, Гц | от 45 до 66 |
| Количество каналов (фаз) | 1 |
| Потребляемая мощность, В-А, не более | 20 |
| Габаритные размеры, мм, не более | |
| - высота | 95 |
| - ширина | 180 |
| - длина | 270 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +10 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, мм рт. ст. | от 630 до795 |
| Среднее время наработки на отказ, ч | 50000 |
| Средний срок службы, лет | 10 |
наносится на корпус ТТГР-М в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность ТТГР-М 100/100 приведена в таблице 5, комплектность ТТГР-МА -в таблице 6.
Таблица 5 - Комплектность ТТГР-М 100/100
| Наименование и условное обозначение | Обозначение | Количество |
| Трансформатор тока гальванической развязки ТТГР100/100 | ИНЕС.671111.214 | 1 шт. |
| Руководство по эксплуатации | ИНЕС.671111.214 РЭ | Не более 3 экз. в один адрес |
| Формуляр | ИНЕС.671111.214 ФО | 1 экз. |
| Методика поверки | САНТ. 421414.002 Д1 | 1 экз. в один адрес |
Таблица 6 - Комплектность ТТГР-МА
| Наименование и условное обозначение | Обозначение | Количество |
| Трансформатор тока гальванической развязки ТТГР-МА | САНТ. 421414.002 | 1 шт. |
| Руководство по эксплуатации | САНТ. 421414.002 РЭ | Не более 3 экз. в один адрес |
| Формуляр | САНТ. 421414.002 ФО | 1 экз. |
| Методика поверки | САНТ. 421414.002 Д1 | 1 экз. в один адрес |
осуществляется по документу САНТ. 421414.002 Д1 "Трансформатор тока гальванической развязки ТТГР-М. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева"
25.09.2016 г.
Основные средства поверки: ваттметр-счетчик эталонный многофункциональный СЕ603М (регистрационный № 51848-12); вольтметр универсальный В7-78/1 (регистрационный № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4381-125-63919543-2016 Трансформаторы тока гальванической развязки ТТГР-М. Технические условия
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
