| Номер в госреестре | 66395-17 |
| Наименование СИ | Анализаторы биохимические полуавтоматические |
| Обозначение типа СИ | BTS-350, Y-350 |
| Изготовитель | "Biosystems S.A.", Испания |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы биохимические полуавтоматические BTS-350, Y-350 (далее - анализаторы) предназначены для измерения оптической плотности биологических жидкостей и вина с целью определения концентрации биохимических компонентов в пробах.
Принцип действия анализаторов основан на измерении значений оптической плотности жидкой пробы и последующем пересчете полученного значения оптической плотности в концентрацию компонента в пробе биохимической жидкости или вина с помощью встроенного программного обеспечения в соответствии с методикой лабораторного исследования.
Анализаторы имеют две модификации BTS-350 и Y-350, имеющие разные области применения.
Модификация BTS-350 предназначена для исследования биологических жидкостей, модификация Y-350 применяется при биохимических исследованиях вина.
Анализаторы состоят из следующих узлов:
- оптическая система - источник света (светодиод, отдельный для каждой длины волны); комплект интерференционных светофильтров; фокусирующая оптическая система;
- термостатирующая система - система Пельтье;
- дозирующая система - проточная система с перильстатическим насосом; типы кювет -макро-, полу-микро-, микро-; пробирки круглые диаметром 12 мм и длиной 75 мм;
- кюветное отделение для размещения кюветы с исследуемым образцом или раствором, две термостатируемые ячейки под стандартные кюветы;
- приемник излучения (фотодиод);
- встроенный микропроцессор, служащий для управления анализатором, ввода и вывода данных, расчетов и обработки результатов измерений;
- система электропитания.
Измерения оптической плотности происходят в термостатируемой проточной кювете, в которую помещается определенный объем исследуемого образца.
На цифровой жидкокристаллический дисплей и на встроенный термопринтер выводится результат измерения оптической плотности образца, помещенного в кюветное отделение, или результат пересчета оптической плотности образца в концентрацию компонента в пробе биохимической жидкости или вина в соответствии с уравнением Ламберта-Бера по задаваемой программе измерений.
Анализаторы имеют графический жидкокристаллический дисплей с разрешением 320^240 точек, расположение текста и данных зависит от выполняемой работы. Управление режимами работы производится функциональными клавишами и цифровой клавиатурой.
Все устройство смонтировано в едином корпусе.

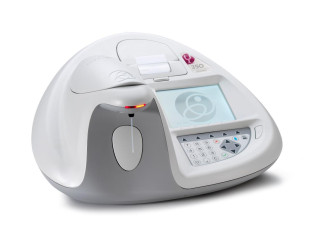

Общий вид анализаторов представлен на рисунках 1, 2.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| BTS-350 | |
| Идентификационное наименование ПО | BTS-350 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
| Y-350 | |
| Идентификационное наименование ПО | Y-350 |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,02 до 2,50 |
| Диапазон показаний оптической плотности, Б | от -0,2 до 3,5 |
| Рабочие длины волн, нм: BTS-350 Y-350 | 340, 405, 505, 535, 560, 600, 635, 670; 280, 340, 405, 420, 505, 520, 560, 620, 635, 670, 750 |
| Пределы допускаемой систематической составляющей погрешности измерений оптической плотности в диапазоне, Б: от 0,02 до 1,0 включ. св. 1,0 до 2,5 | ±0,04 Б ±4 % |
| Предел допускаемой случайной составляющей погрешности измерений оптической плотности (СКО) Б, не более | 0,005 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 85 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от 100 до 240 |
| при частоте, Гц | 50/60 |
| Потребляемая мощность, Вт, не более | 30 |
| Г абаритные размеры, мм, не более (длинахширинахвысота) | 420x350x216 |
| Масса, г, не более | 4290 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество, шт. |
| Анализатор биохимические полуавтоматические BTS-350 (Y-350) | - | 1 |
| Коробка 1 - аксессуары - бутылка с моющим раствором (100 мл) - проточная кювета - адаптер для кюветы - дозирующая трубка - тефлоновая трубка - силиконовая трубка 3*6 мм (2 м) - адаптер для пробирок - рулон термобумаги для принтера - 2 шт. - диск CD-rom с программой «PC photometer» | - | 1 1 1 1 1 1 1 1 |
| Коробка 2 - европейский сетевой кабель - американский сетевой кабель; - английский сетевой кабель; - блок питания; - один кабель RS-232 | - | 1 1 1 1 1 |
| Бутылка для отходов | - | 1 |
| Инструкция по распаковке | - | 1 |
| Контрольный реагент производства фирмы BioSystems S.A. (Испания) | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 66395-17 «Анализаторы биохимические полуавтоматические BTS-350, Y-350. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 28.09.2016 г.
Основные средства поверки:
Рабочий эталон по ГОСТ 8.557-2007 - комплект светофильтров КНС-10.2, регистрационный номер в Федеральном информационном фонде 27392-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам биохимическим полуавтоматическим BTS-350, Y-350
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм показателя преломления твердых, жидких и газообразных веществ.
| Зарегистрировано поверок | 102 |
| Поверителей | 23 |
| Актуальность данных | 21.11.2024 |
