| Номер в госреестре | 66396-17 |
| Наименование СИ | Счетчики аэрозольных частиц |
| Обозначение типа СИ | MetOne мод. 3400, HHPC |
| Изготовитель | "Beckman Coulter, Inc.", США; Производственная площадка: Фирма "Hach Company", США |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики аэрозольных частиц MetOne моделей 3400, HHPC (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.
Принцип действия счётчиков основан на регистрации оптического излучения. Луч, формируемый лазерным модулем, попадает в измерительную камеру и рассеивается аэрозольными частицами, пересекающими луч. Рассеянное излучение регистрируется фотоприёмником. Интенсивность рассеянного аэрозольными частицами излучения пропорциональна размеру частиц, а количество регистрируемых фотоприёмником импульсов определяет число аэрозольных частиц.
Конструктивно счётчики выполнены в виде одного блока. Прокачка пробы аэрозольных частиц осуществляется встроенным вакуумным насосом. Для определения объёмного расхода пробы используется встроенный расходомер.
Счётчики могут выпускаться в следующих исполнениях, отличающихся номинальным значением объёмного расхода пробы, каналами регистрации размеров частиц, типом источника излучения (лазерного модуля):
- исполнения модели 3400: 3411, 3413, 3415, 3423, 3425, 3445;
- исполнения модели HHPC: HHPC 2+, HHCP 3+, HHPC 6+.
У правление счётчиками осуществляется с помощью сенсорного дисплея или кнопок.
Результаты измерений могут выводиться на экран, либо в печатной форме с помощью интегрированного термопринтера (только в модели 3400). Данные представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.

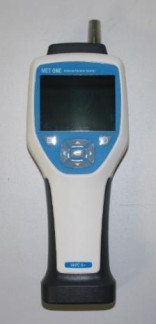

На рисунке 1 изображён внешний вид счётчиков. Счётчики являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.
Счётчики имеют встроенное и автономное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Автономное ПО предназначено для сбора, отображения и хранения результатов измерений на внешних носителях.
Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Автономное ПО | Встроенное ПО | ||
| Все модели | модель HHPC | модель 3400 | |
| Идентификационное наименование ПО | PortAll | - | - |
| Номер версии (идентификационный номер) ПО | версия не ниже 2 | версия не ниже 1.5 | версия не ниже 4.0 |
| Цифровой идентификатор ПО | 75410fa8b98667635d0 1f8fbf4e68016 (MD5) | Расчёт не предусмотрен | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3 1) модель 3400, исполнения: - 3411 - 3413, 3415 - 3423, 3425 - 3445 2) модель HHPC (исполнения HHPC 2+, HHPC 3+, HHPC 6+) | от 100 до 17000 от 100 до 20000 от 100 до 10000 от 100 до 50000 от 100 до 140000 |
| Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, % | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный объёмный расход, дм3/мин. | |
| 1) модель 3400, исполнения: | |
| - 3411 | 28,3±1,4 |
| - 3413, 3415 | 28,3±1,4 |
| - 3423, 3425 | 50,0±2,5 |
| - 3445 | 100±5 |
| 2) модель HHPC (исполнения HHPC 2+, HHPC 3+, HHPC 6+) | 2,83±0,14 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| 1) модель 3400 | |
| - от сетевого адаптера напряжением постоянного тока, В | 24 |
| - от аккумуляторной батареи. | |
| 2) модель HHPC | |
| - от сетевого адаптера напряжением постоянного тока, В | 12 |
| - от аккумуляторной батареи. | |
| Потребляемая мощность, В-А, не более | |
| 1) модель 3400 | 80 |
| 2) модель HHPC | 30 |
| Г абаритные размеры (высота х ширина х длина), мм, не более | |
| 1) модель 3400 (исполнение 3411) | 330 х 560 х 230 |
| 2) модель 3400 (исполнения 3413, 3415, 3423, 3425, 3445) | 318 х 254 х 203 |
| 3) модель HHPC | 272 х 99 х 54 |
| Масса (без аккумуляторной батареи), кг, не более | |
| 1) модель 3400, исполнения: | |
| - 3411 | 16,0 |
| - 3413, 3415 | 7,6 |
| - 3423, 3425 | 8,4 |
| - 3445 | 8,7 |
| 2) модель HHPC (исполнения HHPC 2+, HHPC 3+, HHPC 6+) | 0,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность, % | от 10 до 70 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 5000 |
наносится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Основная комплектность поставки приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| Счётчик аэрозольных частиц MetOne | 1 шт. |
| Автономное ПО1 | 1 шт. |
| Комплект принадлежностей2 | 1 комп. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки Р 50.2.047-2005 | 1 экз. |
| Примечание: 1) поставка автономного ПО согласовывается при заказе. 2) комплект принадлежностей согласовывается при заказе. | |
осуществляется по документу Р 50.2.047-2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки», идентификационные данные программного обеспечения приведены в руководстве по эксплуатации (раздел «Подтверждение соответствия программного обеспечения»).
Основные средства поверки: рабочие эталоны единицы счётной концентрации аэрозольных частиц в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.
Допускается применение иных средств поверки, не уступающих указанным по метрологическим характеристикам.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация фирмы «Beckman Coulter, Inc.».
