Комплексы измерительные автоматизированного учета алкогольной продукции ALCOSPOT-M, 66398-17

Назначение

Комплексы измерительные автоматизированного учета алкогольной продукции "ALCOSPOT-M" (далее - комплексы) предназначены для измерений объема спирта и спиртосодержащей алкогольной продукции (водок, коньяков, виски, бренди, ликёров, вин, игристых вин, виноматериалов, пива, напитков на основе пива и т.д.), объемной концентрации и объема этилового спирта, содержащегося в измеряемой жидкости, и температуры жидкости, учёта количества готовой продукции, разлитой в потребительскую тару, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание

Комплексы в зависимости от комплектации могут включать в себя:

-    расходомеры Promass (Регистрационный 15201-11; 57484-14);

-    расходомеры электромагнитные Promag (Регистрационный 14589-14; 61467-15);

-    расходомеры Optimass (Регистрационный 50998-12; № 53804-13);

-    расходомеры электромагнитные Optiflux (Регистрационный 40075-13);

-    расходомеры SITRANS F C (Регистрационный 52346-12);

-    расходомеры электромагнитные SITRANS FM (Регистрационный 61306-15);

-    расходомеры ЭМИС-МАСС 260 (Регистрационный 42953-15);

-    расходомеры электромагнитные ЭМИС-МАГ 270 (Регистрационный 54036-13);

-    клапанная пара (отсечные и регулирующие клапаны);

-    терминал обработки данных (ТОД), в виде настенного шкафа, имеющий в своем составе: промышленный компьютер с локальным архивом, сенсорный монитор для отображения параметров и настройки, GSM-модем, антенну GSM-модема, модем приборной сети HART, источник бесперебойного питания, модуль дискретного ввода-вывода, источник вторичного питания UPS, измеритель температуры для подключения термопреобразователей (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270), считыватель смарт-карт и блок аварийной индикации;

-    термопреобразователи ДТС (Регистрационный 28354-10) (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270);

-    термопреобразователи TR (Регистрационный 49519-12) (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270);

-    счетчики штучного учета бутылок типа УСБ-5 или аналогичные (при необходимости).

При применении расходомеров Promass, Optimass, SITRANS F C и ЭМИС-МАСС 260

объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным термосопротивлением или термопреобразователем установленном на трубопроводе. Крепость спирта в процентах по объему и объем безводного спирта определяются в ТОД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).

При применении расходомеров Optimass или ЭМИС-МАСС 260 или Promag или Optiflux или ЭМИС-МАГ 270, измеряющих объем среды, температуру измеряют термопреобразователем ДТС и/или TR установленном на трубопроводе.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели ТОД, архивируются в локальном архиве ТОД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).

Каждый комплекс может обслуживать до десяти точек учёта.

В зависимости от комплектации комплексы имеют следующие варианты исполнения:

1)    Исполнение 1 - для измерений объема готовой продукции в декалитрах, измерений объема безводного (100-процентного) спирта в готовой продукции в декалитрах, концентрации безводного спирта в готовой продукции в процентах и количество готовой продукции, разлитой в потребительскую тару (при необходимости) в следующих видах продукции:

-    этилового спирта, в т.ч. денатурированного;

-    спиртосодержащей продукции (в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др.);

-    алкогольной продукции (в т.ч. водки, коньяки, бренди, виски и т.д.).

В состав исполнения 1 входят: ТОД, расходомеры Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR (при применении расходомеров Optimass и/или ЭМИС-МАСС 260).

2)    Исполнение 2 - комплексы, осуществляющие измерение и учет объема готовой продукции в декалитрах и количество готовой продукции, разлитой в потребительскую тару.

В состав исполнения 2 входят: ТОД, расходомеры Promag и/или Optiflux и/или SITRANS FM и/или ЭМИС-МАГ 270, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR.

3)    Исполнение 3 - комплексы, когда измеряемой средой является алкогольная, спиртосодержащая продукция, вина и виноматериалы и т.п., но точки учета комплектуются как расходомерами массовыми, так и электромагнитными, в зависимости от измеряемой среды в конкретной точке.

В состав исполнения 3 входят: ТОД, расходомеры Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260 и Promag и/или Optiflux и/или SITRANS FM, счетчики бутылок и отсечные клапаны. При использовании расходомеров Optimass, ЭМИС-МАСС 260, Optiflux, Promag, SITRANS FM и ЭМИС-МАГ 270 в состав комплектации включаются термопреобразователи ДТС и/или TR.

Комплексы осуществляют следующие функции:

•    сбор первичных данных от расходомеров по приборной шине;

•    измерение массы и (или) объёма измеряемой среды;

•    при работе с этиловым спиртом, алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

-    измеренный объем продукта, приведенный к 20 °С;

-    измеренный объем продукта при текущей температуре;

-    концентрацию измеряемой среды (при применении Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260);

-    учёт готовой продукции в штуках (при применении счётчика бутылок);

-    температуру измеряемой среды;

-    время измерений параметров.

•    местную индикацию вышеуказанных параметров на операторской панели;

•    сохранение ранее измеренных значений при отключении питания комплекса с отметкой в памяти с момента отключения;

•    передачу данных из локального архива по запросу внешних клиентов;

•    регистрацию показаний расходомеров (температура, расход, плотность и объем);

•    опрос промышленного компьютера и передачу данных локального архива потребителю по независимому и защищенному от воздействия со стороны контролируемого предприятия каналу связи;

•    индикацию сбоев в работе и готовности к работе;

•    блокировку линий учета клапанами в случаях отключения электропитания комплекса и в режиме "Остановка".

Локальный архив комплекса расположен в специальном каталоге промышленного компьютера. Он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве составляет не менее 5 лет.

Продолжительность автономной работы, в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

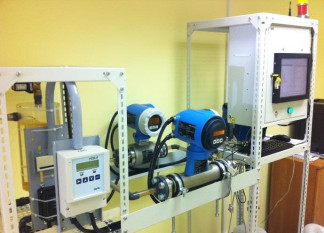

Фото 1 - Общий вид комплекса измерительного автоматизированного учета алкогольной продукции "ALCOSPOT-M"

Программное обеспечение

Программное обеспечение комплексов по встроенным. Преобразование измеряемых величин выполняется с использованием внутренних аппаратных и программных средств.

аппаратному обеспечению является и обработка измерительных данных

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

-    метрологически значимую часть;

-    метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

-    параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

-    компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Программное обеспечение защищено системой радиочастотной идентификации RFID (считывателя смарт-карт). Защита ПО производится при помощи активации программного обеспечения, информации о пользователе) и является уникальным. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на лицевую панель ТОД комплекса методом трафаретной печати.

Комплектность

Таблица 3

Обозначение

Кол-во.

Примечание

Наименование, тип

Комплекс измерительный автоматизированный учета алкогольной продукции в составе:

ALCOSPOT-M

Комплектация определяется в соответствии с заказом

-    расходомер массовый;

-    расходомер электромагнитный;

-    термопреобразователь;

-    счётчик штучного учёта бутылок;

-    клапанная пара (отсечные и регулирующие клапаны);

-    терминал обработки данных_

Руководство по эксплуатации

РЭ-09219036-09-2016

1 экз.

ПТ-09219036-09-2016

Паспорт

1 экз.

Методика поверки

МП 208-007-2016

1 экз.

Поверка

осуществляется по документу МП 208-007-2016 "ГСИ. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-M". Методика поверки, утвержденному ФГУП "ВНИИМС" 26.09.2016 г.

Основные средства поверки:

-    установка поверочная "УПСЖ-200/В", расход жидкости от 0,01 до 200 м3/ч, погрешность измерения массы ±0,05 % (Регистрационный 43499-09);

-    мерники 2-го разряда, вместимость 50 дм , погрешность ±0,1 % по ГОСТ 8.400-2013;

-    набор термометров лабораторных ТЛ-4, диапазон измерений от минус 30 до плюс 55 °C, цена деления 0,1 °C по ГОСТ 28498-90;

-    набор ареометров АСП-1, диапазон измерений объемной доли спирта от 0 до 100 %, цена деления ±0,1 % по ГОСТ 18481-81.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 5131-001-09219036-2016 Технические условия. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-M".

Постановление Правительства РФ от 28 июня 2006 г. №396 "О требованиях к автоматическим средствам измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции (в ред. Постановлений Правительства РФ от 24.01.2007 № 45, от 18.10.2007 № 685, от 08.01.2009 № 2, от 09.03.2010 № 136, от 03.03.2012 № 175, от 18.03.2014 № 202)

Приказ Росалкогольрегулирования от 01.07.2010 № 45н "Об утверждении формата информации, передаваемой автоматическими средствами измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции, которыми оснащается основное технологическое оборудование для производства этилового спирта, алкогольной и спиртосодержащей продукции".

Приказ Росалкогольрегулирования от 24.03.2015 № 74 "Об утверждении технических условий в области производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции в части оснащения основного технологического оборудования для производства этилового спирта, алкогольной и спиртосодержащей продукции, а также оборудования для учета объема оборота и (или) использования для собственных нужд этилового спирта, алкогольной и спиртосодержащей продукции автоматическими средствами измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции"
