| Номер в госреестре | 66399-17 |
| Наименование СИ | Измерители крутящего момента силы (моментомеры) переносные электронные |
| Обозначение типа СИ | ТС605 МЭПЭ |
| Изготовитель | Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы»), г. Иваново |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ (далее - измерители) предназначены для измерения крутящего момента силы.
Принцип действия измерителей основан на преобразовании момента силы, приложенного к упругому элементу тензорезисторного датчика, в электрический сигнал, изменяющийся пропорционально приложенному моменту силы.
Полученный сигнал по соединительному кабелю поступает на пульт оператора, обрабатывается и выводится на жидкокристаллическое табло в единицах крутящего момента силы.
Конструктивно измерители состоят из тензорезисторного датчика измерителя крутящего момента силы (далее - датчик ИКМС), пульта оператора, с которым датчик ИКМС соединяется при помощи кабеля, и адаптера для сетевого питания.
Измерители могут быть укомплектованы программно-техническим комплексом в составе: персональный компьютер, принтер, линия связи для подключения к пульту оператора и программное обеспечение.
Модификации измерителей отличаются метрологическими характеристиками, формой упругого элемента датчика ИКМС, габаритными размерами и массой.
Модификации измерителей имеют обозначение:
«Измеритель крутящего момента силы (моментомер) переносной электронный ТС605 МЭПЭ-Х-Y-Z УХЛ-4.2, ТУ4273-025-99369822-16»,
где ТС605 - номер проекта предприятия разработчика измерителя;
Х - параметр обозначения верхнего предела измерения крутящего момента силы МЕ;
Y - параметр обозначения варианта исполнения тензорезисторного датчика ИКМС;
Z - параметр обозначения пределов допускаемой погрешности измерения крутящего момента силы в выбранном диапазоне измерений.

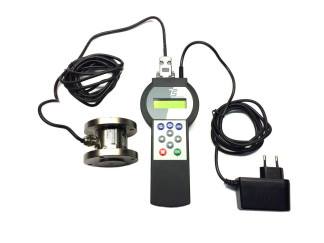

Внешний вид измерителя приведён на рисунке 1, внешний вид пульта оператора -на рисунке 2, варианты исполнения упругого элемента датчиков ИКМС - на рисунке 3.
Рисунок 2 - Внешний вид пульта оператора с изображением версии программного обеспечения
Исполнение 41 Исполнение 42 Исполнение 43
Рисунок 3 - Варианты исполнения упругого элемента датчиков ИКМС
Вариант 1 Вариант 2
Место пломбировки пульта оператора от несанкционированного доступа после поверки приведено на рисунке 4.
Пломбировка невосстанавливаемой наклейкой Пломбировка оттиском клейма
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) измерителей встроено в пульт оператора и жестко привязано к электрической схеме. ПО выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации. Корпус пульта оператора защищен заводской невосстанавливаемой наклейкой. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки измерителя крутящего момента силы без нарушения пломбы (Рисунок 4). В измерителях предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести с клавиатуры пульта оператора при проведении работ по юстировке моментомера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Р 1.01N |
| Номер версии (идентификационный номер) ПО* | 1.01N.XX |
| Цифровой идентификатор ПО | 0X7462 |
| Другие идентификационные данные (если имеются) | CRC16 |
| *Номер версии (идентификационный номер) ПО не ниже указанного | |
Идентификация программы: после включения на табло пульта оператора отображается номер версии ПО, затем цифровой идентификатор ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Диапазоны и погрешность измерений крутящего момента силы для модификаций измерителей приведены в таблице 2.
Диапазоны измерений крутящего момента силы, Н-м
Верхний
Модификации
измерителей
Нижний
предел
измерения,
Ма
предел
измерения,
МЕ
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %
10,0
100,0
20,0
50,0
200,0
500,0
100,0
1000,0
ТС605 МЭПЭ-X-H- Z ТС605 МЭПЭ-X-H- Z
±0,4
±1,0
±2,0
±5,0
200,0
2000,0
400,0
4000,0
500,0
5000,0
1000,0
2000,0
0,1
0,2
0,3
0,5
1,0
2,0
3,0
5,0
10,0
10000,0
20000,0
1,0
2,0
3,0
5,0
10,0
20,0
30,0
50,0
100,0
15,0
150,0
±0,4
±1,0
±2,0
±5,0
ТС605 МЭПЭ^-12- Z
20,0
200,0
25,0
250,0
30,0
50,0
100,0
200,0
300,0
500,0
1000,0
2000,0
10,0
20,0
40,0
300,0
500,0
1000,0
2000,0
3000,0
5000,0
10000,0
20000,0
50,0
100,0
200,0
100,0
500,0
±0,1
±0,2
±0,4
±1,0
±2,0
±5,0
ТС605 МЭПЭ-X-B- Z
200,0
1000,0
400,0
2000,0
600,0
1000,0
3000,0
5000,0
| 0,1 | 1,0 | |||||||
| 0,2 | 2,0 | |||||||
| 0,3 | 3,0 | |||||||
| 0,5 | 5,0 | |||||||
| 1,0 | 10,0 | |||||||
| 2,0 | 20,0 | |||||||
| ТС605 МЭПЭ-Х-21- Z | 3,0 | 30,0 | ||||||
| 5,0 | 50,0 | |||||||
| 10,0 | 100,0 | |||||||
| 15,0 | 150,0 | ±1,0 | ±2,0 | ±5,0 | ||||
| 20,0 | 200,0 | “ | “ | “ | ||||
| 25,0 | 250,0 | |||||||
| 30,0 | 300,0 | |||||||
| 50,0 | 500,0 | |||||||
| 100,0 | 1000,0 | |||||||
| 200,0 | 2000,0 | |||||||
| 300,0 | 3000,0 | |||||||
| 500,0 | 5000,0 | |||||||
| 1000,0 | 10000,0 | |||||||
| 2000,0 | 20000,0 | |||||||
| 0,3 | 3,0 | |||||||
| 0,5 | 5,0 | |||||||
| 1,0 | 10,0 | |||||||
| 2,0 | 20,0 | |||||||
| 3,0 | 30,0 | |||||||
| 5,0 | 50,0 | |||||||
| 10,0 | 100,0 | |||||||
| 20,0 | 200,0 | |||||||
| ТС605 МЭПЭ-Х-22- Z | 25,0 | 250,0 | - | - | - | ±1,0 | ±2,0 | ±5,0 |
| 30,0 | 300,0 | |||||||
| 50,0 | 500,0 | |||||||
| 100,0 | 1000,0 | |||||||
| 200,0 | 2000,0 | |||||||
| 300,0 | 3000,0 | |||||||
| 500,0 | 5000,0 | |||||||
| 1000,0 | 10000,0 | |||||||
| 2000,0 | 20000,0 | |||||||
| 0,2 | 1,0 | |||||||
| 0,4 | 2,0 | |||||||
| 1,0 | 5,0 | |||||||
| 2,0 | 10,0 | |||||||
| ТС605 МЭПЭ-Х-31- Z | 4,0 | 20,0 | ±0,1 | ±0,2 | ±0,4 | ±1,0 | ±2,0 | ±5,0 |
| 10,0 | 50,0 | |||||||
| 20,0 | 100,0 | |||||||
| 40,0 | 200,0 | |||||||
| 50,0 | 250,0 | |||||||
| 60,0 | 300,0 |
| 100,0 | 500,0 | |||||||
| 200,0 | 1000,0 | |||||||
| 400,0 | 2000,0 | |||||||
| 600,0 | 3000,0 | |||||||
| 1000,0 | 5000,0 | |||||||
| ТС605 МЭПЭ^-32- Z | 0,1 | 1,0 | - | - | ±0,4 | ±1,0 | ±2,0 | ±5,0 |
| 0,2 | 2,0 | |||||||
| 0,3 | 3,0 | |||||||
| 0,5 | 5,0 | |||||||
| 1,0 | 10,0 | |||||||
| 2,0 | 20,0 | |||||||
| 3,0 | 30,0 | |||||||
| 5,0 | 50,0 | |||||||
| 10,0 | 100,0 | |||||||
| 20,0 | 200,0 | |||||||
| 50,0 | 500,0 | |||||||
| 100,0 | 1000,0 | |||||||
| 200,0 | 2000,0 | |||||||
| 500,0 | 5000,0 | |||||||
| ТС605 МЭПЭ^-33- Z | 4,0 | 20,0 | ±0,1 | ±0,2 | ±0,4 | ±1,0 | ±2,0 | ±5,0 |
| 6,0 | 30,0 | |||||||
| 10,0 | 50,0 | |||||||
| 20,0 | 100,0 | |||||||
| 30,0 | 150,0 | |||||||
| 40,0 | 200,0 | |||||||
| 50,0 | 250,0 | |||||||
| 60,0 | 300,0 | |||||||
| 100,0 | 500,0 | |||||||
| 200,0 | 1000,0 | |||||||
| 400,0 | 2000,0 | |||||||
| 600,0 | 3000,0 | |||||||
| 1000,0 | 5000,0 | |||||||
| 2000,0 | 10000,0 | |||||||
| 4000,0 | 20000,0 | |||||||
| 0,5 | 5,0 | |||||||
| 1,0 | 10,0 | |||||||
| 2,0 | 20,0 | |||||||
| 5,0 | 50,0 | |||||||
| 10,0 | 100,0 | |||||||
| ТС605 МЭПЭ^-41- Z | 20,0 | 200,0 | -И Л | +9 Л | ||||
| ТС605 МЭПЭ^-42- Z | 25,0 | 250,0 | ±1,0 | ±2,0 | ±5,0 | |||
| 50,0 | 500,0 | |||||||
| 100,0 | 1000,0 | |||||||
| 200,0 | 2000,0 | |||||||
| 300,0 | 3000,0 | |||||||
| 500,0 | 5000,0 |
±1,0
±2,0
±5,0
ТС605 МЭПЭ-Х-43- Z
| 1,0 | 10,0 |
| 2,0 | 20,0 |
| 5,0 | 50,0 |
| 10,0 | 100,0 |
| 20,0 | 200,0 |
| 50,0 | 500,0 |
| 100,0 | 1000,0 |
| 200,0 | 2000,0 |
| 300,0 | 3000,0 |
| 500,0 | 5000,0 |
Основные параметры и размеры приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение |
| Номинальная цена единицы наименьшего разряда, не более, % от | |
| верхнего предела измерения для модификаций измерителей: | |
| ТС605 МЭПЭ-X-Y^J | 0,01 |
| ТС605 МЭПЭ-X-Y^^ | 0,02 |
| ТС605 МЭПЭ-X-Y^^ | 0,02 |
| ТС605 МЭПЭ-X-Y-^ | 0,05 |
| ТС605 МЭПЭ-X-Y^^ | 0,04 |
| ТС605 МЭПЭ-X-Y^^ | 0,1 |
| Габаритные размеры пульта оператора, мм, не более: | |
| - длина | 210 |
| - ширина | 95 |
| - высота | 45 |
| Масса пульта оператора, кг, не более | 0,4 |
| Напряжение питания, В, | 230±10 % |
| частотой (50±1) Гц | |
| Потребляемая мощность, Вт, не более | 6 |
| Условия эксплуатации: | |
| - рабочий диапазон температур, °С | от +15 до + 35 |
| - относительная влажность в рабочем диапазоне температур, % | от 45 до 80 |
| Средний срок службы, лет | 10 |
Верхние пределы измерения для модификаций измерителей, а также масса и габаритные размеры тензорезисторных датчиков ИКМС приведены в таблице 4.
Таблица 4
| Модификация измерителя. Параметр X. | Верхний предел измерений, Нм | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |||
| ТС 605 МЭПЭ-1- Y - Z | 1 | 0,3 | 180 | 40 | 60 |
| ТС 605 МЭПЭ-2- Y - Z | 2 | 0,3 | 180 | 40 | 60 |
| ТС 605 МЭПЭ-3- Y - Z | 3 | 0,3 | 180 | 40 | 60 |
| Модификация измерителя. Параметр X. | Верхний предел измерений, Нм | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |||
| ТС 605 МЭПЭ-5- Y - Z | 5 | 0,3 | 180 | 40 | 60 |
| ТС 605 МЭПЭ-10- Y - Z | 10 | 3,0 | 236 | 46 | 45 |
| ТС 605 МЭПЭ-20- Y - Z | 20 | 3,0 | 236 | 46 | 45 |
| ТС 605 МЭПЭ-30- Y - Z | 30 | 3,0 | 236 | 46 | 45 |
| ТС 605 МЭПЭ-50- Y - Z | 50 | 3,0 | 236 | 46 | 45 |
| ТС 605 МЭПЭ-100- Y - Z | 100 | 8 | 240 | 150 | 45 |
| ТС 605 МЭПЭ-150- Y - Z | 150 | 8 | 240 | 150 | 45 |
| ТС 605 МЭПЭ-200- Y - Z | 200 | 8 | 240 | 150 | 45 |
| ТС 605 МЭПЭ-250- Y - Z | 250 | 15 | 302 | 162 | 70 |
| ТС 605 МЭПЭ-300- Y - Z | 300 | 15 | 302 | 162 | 70 |
| ТС 605 МЭПЭ-500- Y - Z | 500 | 15 | 302 | 162 | 70 |
| ТС 605 МЭПЭ-1000- Y - Z | 1000 | 15 | 302 | 162 | 70 |
| ТС 605 МЭПЭ-2000- Y - Z | 2000 | 25 | 336 | 176 | 80 |
| ТС 605 МЭПЭ-3000- Y - Z | 3000 | 25 | 336 | 176 | 80 |
| ТС 605 МЭПЭ-5000- Y - Z | 5000 | 25 | 336 | 176 | 80 |
| ТС 605 МЭПЭ-10000- Y - Z | 10000 | 55 | 445 | 185 | 130 |
| ТС 605 МЭПЭ-20000- Y - Z | 20000 | 110 | 513 | 193 | 160 |
наносится типографским способом на маркировочные таблички, закрепленные на корпусе датчика ИКМС, на тыльной стороне пульта оператора, на лицевой стороне футляра и на титульном листе руководства по эксплуатации.
Таблица 5 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы (моментомеры) переносной электронный | ТС605 МЭПЭ (модификация по заказу) | 1 компл. |
| Футляр | 1 шт. | |
| Руководство по эксплуатации | ТС605.000.000РЭ | 1 экз. |
осуществляется по ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- установки и измерители крутящего момента силы (моментомеры) 1-го и 2-го разряда по ГОСТ Р 8.752-2011, соотношение предела допускаемой погрешности эталона и предела допускаемой погрешности измерителя должно составлять не более 0,4.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на задней стороне корпуса пульта оператора при помощи невосстанавливаемой наклейки или пломбировки оттиском клейма поверителя (Рисунок 4).
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки ТУ4273-025-99369822-16 Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ. Технические условия
