| Номер в госреестре | 66408-17 |
| Наименование СИ | Анализаторы мутности |
| Обозначение типа СИ | АМ-8122 |
| Изготовитель | Закрытое Акционерное Общество "Научно-Производственное Предприятие "Автоматика" (ЗАО "НПП "Автоматика"), г. Владимир |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мутности АМ-8122 (далее - анализаторы) предназначены для измерений мутности водных сред.
Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. Луч, формируемый источником излучения - инфракрасным лазерным диодом, попадает в измерительную камеру, где рассеивается взвешенными в анализируемой пробе воды частицами. Рассеянное излучение под углом 90° или 135° (в зависимости от исполнения) регистрируется фотодетектором. По полученному значению интенсивности рассеянного излучения осуществляется расчёт мутности анализируемой водной среды.
Конструктивно анализаторы состоят из датчика и контроллера. Допускается к одному контроллеру одновременно подключать два датчика. Датчики могут снабжаться системой автономной очистки поверхности оптических линз сжатым воздухом.
Анализаторы выпускаются в виде различных исполнений. Условное обозначение исполнения отделяется от наименования типа точкой и состоит из двух цифр. Первая цифра «3» или «5» обозначает тип датчика (погружной или проточный), вторая цифра «2» или «5» обозначает верхний предел показаний значений мутности (400 или 10 000 ЕМФ). Контроллер может изготавливаться в настенном (корпус IP65) или щитовом исполнении.
Электрическое питание осуществляется от сети переменного или постоянного тока.
Управление анализаторами осуществляется с помощью кнопок на фронтальной панели контроллера.
Результаты измерений выводятся на экран контроллера. Представление результатов измерений предусмотрено в виде текущих значений мутности и в виде графика.
В анализаторах предусмотрена передача данных через унифицированные токовые выходы, по локальной сети Modbus RTU. Также предусмотрен выход сигнализации о превышении заданных пороговых значений мутности водной среды.
Анализаторы позволяют оценивать температуру анализируемой пробы. В случае исполнения с проточным датчиком анализаторы дополнительно позволяют оценить объёмный расход пробы через датчик.

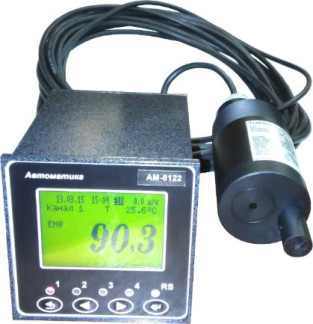

Общий вид анализаторов изображён на рисунке 1.
а) щитовой контроллер б) настенный контроллер
с погружным датчиком с проточным датчиком
Рисунок 1 - Общий вид анализатора
Пломбировка корпуса осуществляется с помощью голографической наклейки, наносимой на контроллер.
а) задняя панель щитового контроллера б) передняя панель настенного контроллера
(прозрачная крышка снята)
Рисунок 2 - Способ и место пломбировки корпуса анализатора
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TBDM.hex |
| Номер версии (идентификационный номер) ПО | не ниже 01.01.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон показаний мутности, ЕМФ 1) исполнение АМ-8122.Х2 2) исполнение АМ-8122.Х5 | от 0 до 400 от 0 до 10 000 |
| Диапазоны измерений мутности, ЕМФ 1) исполнение АМ-8122.Х2 2) исполнение АМ-8122.Х5 | от 0 до 400 от 0 до 4000 |
| Поддиапазоны измерений мутности, для исполнения АМ-8122.Х2, ЕМФ | от 0 до 4 от 0 до 40 от 0 до 400 |
| 1 | 2 |
| Поддиапазоны измерений мутности для исполнения АМ-8122.Х5, ЕМФ | от 0 до 100 от 0 до 1000 от 0 до 4000 |
| Пределы допускаемой основной приведённой погрешности (к верхнему пределу используемого поддиапазона измерений), % | ±4 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от +20 °С в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| 1) от сети переменного тока: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 47 до 63 |
| 2) от сети постоянного тока напряжением, В | от 18 до 35 |
| Потребляемая мощность, В-А, не более | 15 |
| Габаритные размеры, мм, не более | |
| 1) контроллер (щитовое / настенное исполнения) | |
| - высота | 96 / 190 |
| - ширина | 130 / 200 |
| - длина | 127 / 103 |
| 2) датчик проточный | |
| - диаметр | 43 |
| - длина | 143 |
| 3) датчик погружной | |
| - диаметр | 60 |
| - длина | 165 |
| Масса, кг, не более | |
| 1) контроллер (щитовое и настенное исполнения) | 1,0 |
| 2) датчик проточный (с кабелем 10 м и защитным колпачком) | 0,9 |
| 3) датчик погружной (с кабелем 10 м, защитным колпачком и | 1,1 |
| насадкой для автономной очистки) | |
| Условия эксплуатации: | |
| - температура окружающей среды (щитовое / настенное | от 0 до +50 / |
| исполнения контроллера), °С | от -10 до +50 |
| - относительная влажность (щитовое / настенное исполнения | от 10 до 80 / |
| контроллера), % | от 10 до 98 |
| - атмосферное давление, кПа | от 84 до 107 |
| Температура анализируемой водной среды, °С | от -5 до +50 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на этикетку анализатора и титульный лист руководства по эксплуатации методом компьютерной графики.
Основная комплектность поставки приведена в таблице 4.
| Наименование | Количество |
| Анализатор мутности АМ-81221 | 1 шт. |
| Комплект принадлежностей2 | 1 комп. |
| Комплект эксплуатационной документации АВД11.414215.001 | 1 комп. |
| Методика поверки МП-242-2058-2016 | 1 экз. |
| Примечание: 1) анализатор может поставляться в комплекте с двумя датчиками. 2) комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | |
осуществляется по документу МП-242-2058-2016 «Анализаторы мутности АМ-8122. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева»18 октября 2016 г.
Основные средства поверки: стандартный образец мутности (формазиновая суспензия) ГСО 7271-96, границы допускаемой относительной погрешности аттестованного значения ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт (формуляр).
приведены в эксплуатационной документации.
| Зарегистрировано поверок | 100 |
| Поверителей | 9 |
| Актуальность данных | 16.09.2024 |
