| Номер в госреестре | 66409-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | FLEXA модель FLXA202 |
| Изготовитель | "Yokogawa Electric Corporation", Япония; Заводы-изготовители: "Yokogawa Electric Asia Pte, Ltd.", Сингапур; "Yokogawa Europe B.V.", Нидерланды; "Hamilton Bonaduz AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости FLEXA (2-проводные) модель FLXA202 (в дальнейшем -анализаторы) предназначены для непрерывного измерения удельной электрической проводимости, водородного показателя (pH), окислительно-восстановительного потенциала, массовой концентрации растворенного кислорода в жидких средах, в том числе в питьевых, сточных, промышленных водах и других водных средах.
Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерение массовой доли растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Принцип действия анализатора при измерении водородного показателя (pH) основан на измерении ЭДС электродной системы и расчете pH анализируемого раствора на основе уравнения Нернста.
Конструктивно анализаторы состоят из первичного измерительного преобразователя (сенсора) и электронного блока. Анализаторы комплектуют различными типами погружных и проточных сенсоров, предназначенными для работы в разнообразных средах, в том числе агрессивных (таблица 1).
Электронный блок позволяет принимать и обрабатывать измерительную информацию от двух аналоговых сенсоров одного типа измерения (рН/ОВП или SC или DO) одновременно, а также от одного сенсора типа SENCOM или ISC в зависимости от конфигурации. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и могут быть переданы на верхний уровень (коммуникатор, контроллер) с помощью стандартного коммуникационного протокола HART, наложенного на аналоговый сигнал (4-20) мА. Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой монтаж.
Анализаторы FLEXA модель FLXA202 имеют взрывозащищенное исполнение. Пломбирование анализаторов жидкости FLEXA модель FLXA202 не предусмотрено.
Общий вид электронного блока приведен на рисунке 1, место нанесения знака поверки указано на рисунке 2, общий вид сенсоров - на рисунке 3.
Я

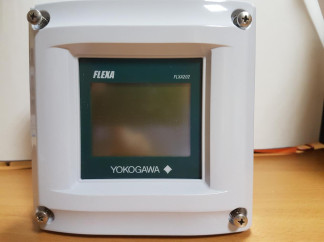

Рисунок 1 - Общий вид электронного блока анализатора жидкости FLEXA модель FLXA202
| Показатель | Тип сенсоров | Особенности конструкции и /или применения | Температура »-» о/"ч анализируемой среды, С |
| рН/ | PH8EFP, OR8EFG | от -5 до +105 | |
| ОВП | PH8ERP, OR8ERG | Комбинированные | от -5 до +80 |
| PH8EHP | сенсоры | от 0 до +50 | |
| SC24V | (универсальные) | от 0 до +120 | |
| SC25V, Polilyte, Poli-clave, Mecotrode, Fer-motrode, | от 0 до +130 | ||
| Easyferm plus | от 0 до +135 | ||
| SM21, SM21D | Составные | от 0 до +130 | |
| SR20,SR20D, SC21, SC21D | сенсоры (универсальные) | от 0 до +120 | |
| SC21C, SC29, SB20 | от 0 до +100 | ||
| SC29D, SC29C | от -10 до +100 | ||
| SM29, SM29D, | от 0 до +130 | ||
| SM60, SM60D | от -20 до +150 | ||
| FU20, FU24, PH20 | Для химических | от -10 до +105 | |
| Chemotrode | процессов | от 0 до +130 | |
| SC210G-A, SC210G-B | от 0 до +105 | ||
| SC8G | Существует в двух исполнениях: SC8G-X-F четырехэлектродная система; SC8G-X-T двухэлектродная система | от 0 до +130 | |
| Удельная электрическая про | SC42-FP04, SC42-TP04, SC42-EP15, SC4A, SC42-EP14, SC42-EP04 | Двухэлектродная система | от -10 до +110 |
| водимость | SC42-EP08, SC42-FP08, SC42-EP18, SC42-TP08 | Четырехэлектродная система | от -10 до +110 |
| SX42-SX34, SC42-SX24 | Двухэлектродная система | от -10 до +250 | |
| SC42-SP34, SC42-SP24 | Двухэлектродная система | от -10 до +150 | |
| ISC40 | Индуктометрический сенсор | от -20 до +130 | |
| DO30 | Г альванический метод измерения | от 0 до +40 | |
| DO70 | Оптический метод измерения | от 0 до +50 | |
| Растворенного кислорода | Oxyferm, Oxygold | Полярографический метод измерения | от 0 до +130 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Не используется |
| Номер версии (идентификационный номер) ПО: | |
| - ПО для электронного блока | Не ниже 1.19 |
| - ПО для модулей pH, DO | Не ниже 1.13 |
| - ПО для модулей SC, ISC | Не ниже 1.11 |
| Цифровой идентификатор ПО | Недоступно |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений водородного показателя (рН), рН | от 0 до 14 |
| Диапазон измерений окислительно-восстановительного потенциала ^ВП), мВ | от -1500 до +1500 |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | от 0,005 до 20,000 |
| Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 | от 0 до 100 |
| Диапазон измерений удельной электрической проводимости анализатора с индуктивными сенсорами (ISC), См/м | от 0 до 30 |
| Диапазон показаний удельной электрической проводимости с индуктивными сенсорами (ISC), См/м | от 0 до 200 |
| Диапазон измерений удельной электрической проводимости анализатора с контактными сенсорами (SC), См/м | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений рН, рН | ±0,05 |
| Пределы допускаемой основной абсолютной погрешности измерений окислительно-восстановительного потенциала, мВ | ±6 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений массовой концентрации растворенного кислорода в диапазоне от 0,005 до 2 мг/дм включ., % | ±10 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации растворенного кислорода в диапазоне св.2 до20 мг/дм3 включ., % | ±10 |
| Пределы допускаемой основной приведенной погрешности измерений удельной электрической проводимости для контактных сенсоров, % : | |
| - SC42-SP34, SC42-SP24, SC42-EP14, SC42-EP15, SX42-SX24, SX42-SX34, SC8SG, SC210G-A в диапазоне от 0 до 0,001 См/м включ. | ±2 |
| - SC42-EP04, SC42-EP08, SC42-EP18, SC4A, SC42-FP08, SC42-TP04, SC42-TP08 в диапазоне от 0 до 0,001 См/м включ. | ±3 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений | |
| удельной электрической проводимости для контактных сенсоров, %: | |
| - SC42-SP34, SX42-SX34, SC8SG, SC210G-A в диапазоне | |
| св. 10-3 до 10-2 См/м; | ±2 |
| - SX42-SX24, SC4A, SC4AJ, SC42-SP24 в диапазоне | |
| св. 10-3 до 10-1 См/м; | ±2 |
| - SC42-EP14, SC42-P15 в диапазоне св. 10-3 до 1 См/м; | ±2 |
| - SC210G-B в диапазоне от 5-10-2 до 2 См/м; | ±2 |
| - SC42-EP08, SC42-FP08, SC42-TP08 в диапазоне | |
| св. 10-3до 100 См/м; | ±2 |
| - SC8SG-R61 в диапазоне от 10-1до 100 См/м | ±2 |
| - SC42-EP04, SC42-FP04, SC42-EP18, SC42-TP04 в диапазоне | |
| св. 10-3 до 10 См/м | ±3 |
| Пределы допускаемой основной приведенной погрешности измерений | |
| удельной электрической проводимости в диапазоне от 0 до 0,01 См/м включ., % | ±4 |
| Пределы допускаемой основной относительной погрешности измерений | |
| удельной электрической проводимости в диапазоне св. 0,01 до 30 См/м, % | ±4 |
| Предел допускаемой дополнительной погрешности измерений (рН, | |
| ОВП, удельной электрической проводимости, массовой концентрации кислорода), обусловленной изменением температуры окружающей | 0,2 |
| среды на каждые 10 °С, в долях от пределов допускаемой основной погрешности, не более | |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 85 до 106 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры электронного блока, мм, не более | 165х165х155 |
| Масса электронного блока, кг, не более | 2,5 |
| Потребляемая мощность, Вт, не более | 11 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (при +40°С без конденсации) - атмосферное давление, кПа | от -20 до +55 от 10 до 90 от 96 до 104 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 8000 |
| Маркировка взрывозащиты | 0Ех ia IIC T4 Ga X |
наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- на шильдик анализатора (табличку, расположенную на боковой поверхности корпуса).
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор жидкости FLEXA в комплекте с сенсорами: - индуктивные - контактные - рНУОВП - растворенного кислорода | Анализатор FLEXA модель FLXA202 ISC40 SC4A, SC4AJ, SC8SG, SC210G, SC42, SX42 FU20, FU24, OR8EFG, OR8ERG, PH20, PH8EFP, PH8ERP, PH8EHP, SB20, SC21, SC21C, SC21D, SC29, SC24V, SC25V, SC29C, SC29D, SM21, SM21D, SM29, SM29C, SM29D, SM60, SM60D, SR20, SR20D Chemotrode, Fermotrode, Mecotrode, Polilyte, Policlave, Easyferm plus DO30G, DO70G, Oxygold, Oxyferm | 1 экз. в соответствии с заказом -/--/- -/- |
| Комплект принадлежностей (ЗИП) | - | 1 экз. |
| Комплект технической документации | - | 1 экз. |
| Методика поверки | МП 205-10-2016 | 1 экз. |
осуществляется по документу МП 205-10-2016 "Инструкция. Анализаторы жидкости FLEXA модель FLXA202 Методика поверки", утвержденному ФГУП "ВНИИМС" 03.11.2016 г. Основные средства поверки:
- стандартные образцы - газовые смеси состава кислород-азот ГСО № 10531-2014, ГСО № 10532-2014;
- стандарт титры для приготовления рабочих эталонов рН 2-го разряда по ГОСТ 8.120-2014;
- стандарт-титры окислительно-восстановительного потенциала для приготовления рабочих эталонов 2-го разряда по ГОСТ 8.702-2010;
-стандартные образцы удельной электрической проводимости водных сред (УЭП (1-5), ГСО №7374-97, ГСО №7375-97, ГСО №7376-97, ГСО №7377-97, ГСО №7378-97.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель электронного блока.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН. Техническая документация фирмы-изготовителя
ГОСТ Р 8.766-2011 ГСИ. Государственная поверочная схема для средств измерений для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
