| Номер в госреестре | 66410-17 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | МС240 |
| Изготовитель | ООО "Предприятие "ЭЛТЕКС", г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений МС240, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
СИДС является виртуальной (функциональной) системой измерения длительности телефонных соединений комплекса оборудования с измерительными функциями - цифровых автоматических телефонных станций МС240, далее по тексту - АТС МС240, реализуемых в виде городской АТС МС240, сельской АТС МС240, учрежденческо-производственной АТС МС240, с функциями маршрутизации пакетов информации и возможностью использования в составе территориально распределенных узлов связи.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования. Конструктивно оборудование АТС МС240 выполнено по модульному принципу: «плата-кассета-статив» («модуль-блок-статив»), обеспечивающему построение АТС различных типов, емкости и производительности и размещается в шкафу или закрытом помещении, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.

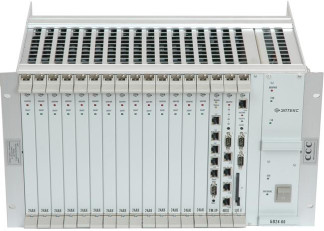

Общий вид оборудования АТС МС240 представлен на рисунке 1. Предотвращение несанкционированного доступа к внутренним частям СИ, включая доступ к встроенному программному обеспечению и данным, достигается благодаря применению пломбировочных наклеек и ограничения доступа к внутренним частям системы. На рисунке выделены места блокировки кассетного модуля и плат центрального процессора и задающего генератора.
СИДС не имеет собственного программного обеспечения (ПО). Работу СИДС обеспечивает ПО оборудования АТС МС240, версия V5, которое является встроенным, с управляющими функциями.
Уровень защиты ПО и измерительной информации «высокий», в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные ПО оборудования АТС МС240
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МС240 |
| Номер версии (идентификационный номер) ПО | V5 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики
Таблица 2 - Метрологические характеристики СИДС МС240
| Обозначение характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильной работы систем измерений длительности телефонных соединений, выражающейся в превышении допустимой погрешности измерений длительности соединения или недостоверном определении номеров вызывающего и вызываемого абонентов, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования (руководство по эксплуатации), в состав которого входит СИДС, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИДС МС240 в составе цифровой автоматической телефонной станции МС240 | СИДС МС240 в составе АТС МС240 | 1 |
| СИДС МС240 Руководство по эксплуатации | РЭ 425760-002-33433783-2016 | 1 |
| СИДС МС240 Методика поверки | МП 425760-002-33433783-2016 | 1 |
осуществляется по документу МП 425760-002-33433783-2016 «Система измерений длительности соединений МС240. Методика поверки», утвержденному ФГУП «ЦНИИС» 07 ноября 2016 г.
Основное средство поверки: формирователь телефонных соединений Призма-М (регистрационный № 43834-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство
о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (далее Минкомсвязи) Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).
3 Техническая документация ООО «Предприятие «ЭЛТЕКС» на цифровые автоматические телефонные станции «МС240».
