| Номер в госреестре | 66411-17 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВК, СВКМ |
| Изготовитель | ООО "ГЕРРИДА ГРУПП", г.Казань |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики воды крыльчатые СВК, СВКМ предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Принцип действия счетчиков воды крыльчатых СВК, СВКМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики воды крыльчатые СВК, СВКМ.
Конструктивно счетчики воды крыльчатые СВК, СВКМ состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика.
Счетчики воды крыльчатые СВК являются одноструйными. В счетчиках воды крыльчатых СВК вода поступает на крыльчатку с одной стороны через единственное входное отверстие. Счетчики воды крыльчатые СВКМ являются многоструйными - вода поступает на крыльчатку равномерно с разных сторон через несколько отверстий.
Счетчики воды крыльчатые СВК, СВКМ выпускаются в следующих модификациях:
X - счетчики, предназначенные для измерения объема холодной воды;
Г - счетчики, предназначенные для измерения объема горячей;
М - счетчики СВК-15 с монтажной длиной 80 мм;
П - счетчики СВК-15 с корпусом из пластика;
И - счетчики, имеющие импульсный выход для дистанционного съема показаний.

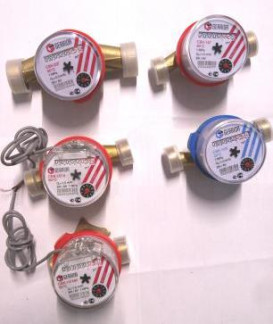

Общий вид счетчиков воды крыльчатых СВК, СВКМ представлен на рисунке 1.
Пломбировка счетчиков воды крыльчатых СВК, СВКМ с номинальными диаметрами DN25, DN32, DN40, DN50 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной сквозь металлическое кольцо, соединяющее измерительную камеру и счетный механизм.
Пломбирование счетчиков воды крыльчатых СВК, СВКМ с номинальными диаметрами DN15, DN20 осуществляется нанесением оттиска клейма на саморазрушающуюся наклейку изготовителя, установленную на соединительный хомут. Место пломбировки счетчиков воды крыльчатых СВК, СВКМ представлено на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модель | ||||||
| Наименование характеристики | eg ft ВК о m СС | (—1 X 00 <N (N -К -К ВВ СС | U Хй 552 (N (N ^ ^ ^ S ВВК "S3 | u XR 223 г? m ' ВВК "S3 | U Хо 004 Ч ^ *=н ^ * § ВВК SSg | )И( 0 5 i S К В С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 | |||||
| Наименьший расход воды, м3/ч - класс А (вертикальная установка) | 0,06 | 0,1 | 0,14 | 0,24 | 0,4 | 1,2 |
| - класс В (горизонтальная установка) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,45 |
| Переходный расход воды, м3/ч - класс А (вертикальная установка) | 0,15 | 0,25 | 0,35 | 0,6 | 1 | 4,5 |
| - класс В (горизонтальная установка) | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 | 3 |
| Номинальный расход воды, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Наибольший расход воды, м3/ч | 3 | 5 | 7 | 12 | 20 | 30 |
| Порог чувствительности, м3/ч, не более | 0,5 от наименьшего расхода воды | |||||
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: от наименьшего до переходного от переходного до наибольшего: - для счетчиков холодной воды - для счетчиков горячей воды | ±5 ±2 ±3 | |||||
Таблица 2 - Основные технические характеристики
Модель
К
С
&
В
K§j^
223
33-
&
i-^
о
5
S к
S N
u xk 552 22-
X
о
и
о
Наименование характеристики
22
ВВ
О О
X
5
-
В
о
U
5
-
В
о
ВВ о о
ВВ о о
ВВ
SSg
В
о
В
о
В
О
1
2
3
4
5
6
7
Наибольшее рабочее давление воды, МПа (бар), не более_
1,6(16)
0,1
99999,9999
Потеря давления при наибольшем расходе воды, МПа, не более
т
Емкость счетного механизма, м
99999,999
Цена деления младшего разряда, м
0,0001
0,001
Диапазон рабочих температур воды, °С
- для счетчиков холодной воды
от +5 до +40 от +5 до +90
- для счетчиков горячей воды_
110 (80) 80 85
130
80
95
160
80
96
160
110
123
200
110
123
260
105
200
260
105
200
300
155
300
300
155
300
Габаритные размеры, мм, не более:
- для счетчиков воды крыльчатых СВК
длина
ширина
высота
- для счетчиков воды
крыльчатых СВКМ длина ширина высота
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Масса счетчиков воды крыльчатых, кг, не более - СВК - СВКМ | 0,65 | 0,87 | 1,29 3,6 | 2,62 3,6 | 3,29 4,5 | 4,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре 35°С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | |||||
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 100 000 | |||||
наносится на лицевую часть счетного механизма счетчика воды крыльчатого СВК, СВКМ флексографическим способом и в верхний левый угол титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность счетчиков воды крыльчатых СВК, СВКМ
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый СВК, СВКМ | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Монтажный комплект (поставляется по заказу) | - | 1 комп. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков воды крыльчатых СВК, СВКМ, а также на свинцовую (пластмассовую) пломбу и/или на на саморазрушающуюся наклейку изготовителя в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ТУ 4213-001-03416942-2016 Счетчики воды крыльчатые СВК, СВКМ. Технические условия
ГОСТ 8.142-2013 Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
