| Номер в госреестре | 66413-17 |
| Наименование СИ | Киловольтметры постоянного и переменного напряжения |
| Обозначение типа СИ | МОЛНИЯ РД-140 |
| Изготовитель | ООО "Молния", г.Белгород |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140 (далее по тексту - киловольтметры) предназначены для измерения высокого напряжения постоянного и переменного тока.
Принцип действия киловольтметров основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью последовательно включенных элементов (резисторов) и последующего измерения выходного напряжения.
Киловольтметры имеют функцию измерения как симметричного высокого напряжения переменного тока (оба первичных вывода находятся под высоким напряжением), так и несимметричного напряжения переменного тока (один из первичных выводов заземлен).
Функционально киловольтметры состоят из первичного измерительного преобразователя (высоковольтный омический симметричный делитель напряжения) и подключенного к его выходу радиовольтметра. Радиовольтметр представляет собой высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу.
Конструктивно киловольтметры состоят из высоковольтного блока МОЛНИЯ РД140-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля МОЛНИЯ РД140-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте 900 МГц и на расстояние до 5 м.
Высоковольтный блок МОЛНИЯ РД140-БВ представляет собой два коллинеарных маслонаполненных частично компенсированных омических делителя напряжения, оба выхода которых подключены к дифференциальному входу аналого-цифрового преобразователя измерительного модуля радиовольтметра, находящегося в среднем отсеке блока. На поверхности среднего отсека расположены: клавиша включения, светодиод сигнализации напряжения питания и разъём для заряда аккумулятора. Омические делители блока окружены токопроводящими цилиндрическими экранами, которые электрически соединены с крайними выводами делителей и со средней точкой.
Индикаторный модуль МОЛНИЯ РД 140-МИ выполнен в виде ручного прибора с жидкокристаллическим дисплеем, радиочастотным приёмопередатчиком и микроконтроллером. Индикаторный модуль обеспечивает индикацию измеряемого напряжения и беспроводную связь с высоковольтным блоком. На передней панели индикаторного модуля МОЛНИЯ РД 140-МИ имеется дисплей и четыре кнопки управления. Сверху находятся гнездо для заряда аккумуляторов.

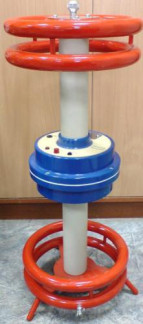

Внешний вид, места пломбирования и нанесения знака поверки киловольтметров представлены на рисунке 1.
Рисунок 1 - Внешний вид, места пломбирования и нанесения знака поверки
киловольтметров
Киловольтметры имеют встроенное программное обеспечение (далее по тексту - ПО). Характеристики ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция киловольтметров исключает возможность несанкционированного влияния на ПО киловольтметров и измерительную информацию, т.к. отсутствует программно-аппаратный интерфейс связи.
Таблица 1 - Идентификационные данные встроенного ПО киловольтметров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО (MD5) | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики киловольтметров представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики киловольтметров
| Наименование характеристики | Значение |
| Диапазон измерения напряжения постоянного тока, кВ | от 10 до 140 |
| Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, %* | ±1,0 |
| Диапазон измерения напряжения переменного тока в диапазоне частот от 47,5 до 52,5 Гц, кВ | от 10 до 100 |
| Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока в диапазоне частот от 47,5 до 52,5 Гц, %* | ±1,0 |
| Входное сопротивление высоковольтного блока, МОм: - при измерении напряжения постоянного тока - при измерении напряжения переменного тока | 450±10 200±5 |
| Габаритные размеры, мм, не более: - высоковольтный блок МОЛНИЯ РД140-БВ (диаметр х высота) - индикаторный модуль МОЛНИЯ РД 140-МИ (длина х высота х ширина) | 280x880 95x190x40 |
| Масса, кг, не более: - высоковольтный блок МОЛНИЯ РД140-БВ - индикаторный модуль МОЛНИЯ РД140-МИ | 7,0 0,5 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Срок службы, лет, не менее | 10 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 от 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +5 до +35 80 |
| Примечание - * - пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждый ±1 °С, составляют 3 % от основной допускаемой относительной погрешности | |
наносится на титульный лист паспорта типографским способом.
Комплект поставки киловольтметров представлен в таблице 3.
Таблица 3 - Комплект поставки киловольтметров
| Обозначение | Наименование | Количество | Примечание |
| РД-140-БВ.00.00.00 | Высоковольтный блок МОЛНИЯ РД140-БВ | 1 шт. | С комплектом питания (аккумулятор Ni-Mn, размер АА, 1,2В, 1800 мА\ч - 4 шт.) |
| Обозначение | Наименование | Количество | Примечание |
| РД140-МИ.00.00.00 | Индикаторный модуль МОЛНИЯ РД 140-МИ | 1 шт. | С комплектом питания (аккумулятор Ni-Mn, размер АА, 1,2В, 1800 мА\ч - 4 шт.) |
| РД-140.40.00.00 | Подставка изоляционная | 1 шт. | - |
| - | Источник питания стабилизированный | 2 шт. | 12 В; 300 мА |
| - | Ящик укладочный | 1 шт. | - |
| РД140.00.00.00РЭ | Руководство по эксплуатации | 1 экз. | - |
| - | Методика поверки | 1 экз. | - |
| РД140.00.00.00ПС | Паспорт | 1 экз. | - |
| - | USB-кабель | 1 шт. | Поставляется по отдельному заказу |
| - | Компакт-диск с прикладным программным обеспечением | 1 шт. | Поставляется по отдельному заказу |
осуществляется по документу МП 66413-17 «Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140. Методика поверки», утвержденному ООО «ИЦРМ» 29.11.2016 г. Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерений | Требуемые характеристики |
| Делитель напряжения ДН-400 | Диапазон масштабного преобразования напряжения постоянного тока от 0 до 100 кВ, класс точности 0,1. |
| Трансформатор напряжения лабораторный измерительный НЛЛ-15 | Диапазон масштабного преобразования напряжения переменного напряжения от 3 до 16 кВ, класс точности 0,1 |
| Делитель напряжения ДН-160пт | Диапазон масштабного преобразования напряжения переменного напряжения от 15 до 160 кВ, пределы допускаемой относительно погрешности коэффициента деления при измерении действующих значения напряжения переменного тока ±0,1 %. |
| Мультиметр 3458А | Диапазоны измерения напряжения постоянного и переменного тока от 0,1 до 1000 В, пределы допускаемой относительной погрешности измерения 0,03 % |
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
3 ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
4 ТУ 4221-001-73237307-2007 «Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140. Технические условия».
