| Номер в госреестре | 66416-17 |
| Наименование СИ | Устройства для калибровки тахометров тепловозных дизелей |
| Обозначение типа СИ | А2661 |
| Изготовитель | ПКБ локомотивного хозяйства - филиал ОАО "РЖД", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
У стройства для калибровки тахометров тепловозных дизелей А2661 (далее - устройства) предназначены для воспроизведения частоты вращения при калибровке тахометров.
Принцип действия устройств заключается в воспроизведении частоты вращения с помощью электродвигателя постоянного тока. Измерение частоты вращения производится регистрирующим прибором (тахометром электронным), входящим в состав устройства.

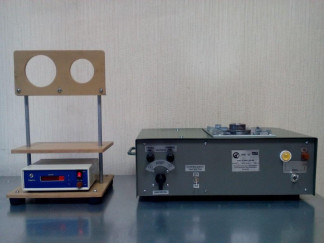

Устройство конструктивно состоит из блока управления приводом и приборной стойки. Блок управления приводом предназначен для управления режимами работы устройства. На верхней стороне блока управления расположена установочная плита приводного механизма, на которую устанавливают калибруемые тахометры.
Тахометры прямого привода вала («ТМ») устанавливаются непосредственно на плиту через переходной фланец, у тахометров с дистанционным приводом вала («ТМи», «Метра») на плиту устанавливается первичный преобразователь, а показывающее устройство устанавливается в приборную стойку.
На задней стенке блока управления расположен разъем для подключения регистрирующего прибора, который устанавливается на нижний ярус приборной стойки.
Место нанесения знака утверждения типа СИ
Пломбировка устройств не предусмотрена.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения частоты вращения, мин-1 | от 150 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, мин-1 | ±6 |
| Нестабильность частоты вращения, %, не более | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (высота х ширина х глубина), мм, не более - блок управления - стойка приборная | 171x515x271 400x240x210 |
| Масса, кг, не более | 20 |
| Напряжение питания от сети переменного тока с частотой 50 Гц, В | 220±22 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от +10 до +30 от 20 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус устройств в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| У стройство для калибровки тахометров тепловозных дизелей | А2661 | 1 шт. |
| - блок управления приводом | А2661.01.00 | 1 шт. |
| - стойка приборная | А2661.30.00 | 1 шт. |
| - тахометр электронный “ТЭМП-4” | СИ 1.00.000 | 1 шт. |
| - шнур соединительный | А2661.20.00 (к тахометру электронному) | 1 шт. |
| - шнур соединительный | А2661.21.00 (к тахометрам типа “ТМи”) | 1 шт. |
| - шнур соединительный | А2661.22.00 (к тахометрам типа “МЕТРА”) | 1 шт. |
| - шнур соединительный | А2661.23.00 (к тахометрам типа “DS 296”) | 1 шт. |
| - фланец переходной №1 | А2661.00.02 (к тахометрам типа “МЕТРА”) | 1 шт. |
| - фланец переходной №2 | А2661.00.03 (к тахометрам типа “DS 296”) | 1 шт. |
| Комплект ЗИП | А2661.00.00 ЗИ | 1 шт. |
| - ключ | А2661.00.05 | 1 шт. |
| - вставка плавкая | ВПБ6-20 250В 1А | 1 шт. |
| - кольцо | 125-130-36 | 2 шт. |
| - розетка | РШ-2-0-07 255В 6,3А | 1 шт. |
| - розетка | Розетка РШ-Ц-20-0-01 - 10/220В | 1 шт. |
| Руководство по эксплуатации | А2661.00.00 РЭ | 1 экз. |
| Паспорт | А2661.00.00 ПС | 1 экз. |
| Ведомость ЗИП | - | 1 экз. |
| Комплект эксплуатационной документации на комплектующие изделия | - | 1 экз. |
| Методика поверки | РТ-МП-3979-445-2016 | 1 экз. |
осуществляется по документу РТ-МП-3979-445-2016 «Устройства для калибровки тахометров тепловозных дизелей А2661. Методика поверки», утвержденному ФБУ «Ростест-Москва»
14.10.2016 г.
Основное средство поверки:
- тахометр АТТ серии 6002, регистрационный номер 27264-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ТУ 3185-2284-04708730-2013 «Устройство для калибровки тахометров тепловозных дизелей А2661»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
