Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3, 66424-17

Назначение

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, виброускорения, силы и напряжения переменного тока, расхода рабочей жидкости и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - АС4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный температуры с размещенным в нем многоканальными регуляторами температуры «Термодат-22М2». шкаф генератора переменного тока с размещенными в нем преобразователями переменного тока измерительными (далее - датчики переменного тока) и преобразователями напряжения переменного тока измерительными (далее - датчики переменного напряжения) и многоканальным регулятором температуры «Термодат-22М2» выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы, датчики тахометрические, датчики силы, преобразователи давления измерительные ЭМР(далее - датчики давления), преобразователь расхода турбинный (далее -датчик расхода), вибропреобразователи и термометры сопротивления установлены в испытательном боксе. Рабочее место оператора, включающее в себя монитор, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.

Функционально система состоит из измерительных каналов (ИК):

- ИК крутящего момента силы;

- ИК частоты вращения;

- ИК силы;

- ИК избыточного давления рабочей жидкости и воздуха;

- ИК напряжения переменного тока;

- ИК силы переменного тока;

- ИК виброускорения;

- ИК расхода рабочей жидкости;

- ИК температуры.

ИК крутящего момента силы

Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика крутящего момента силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты вращения

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

'f-----„...

ИК силы

Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК избыточного давления рабочей жидкости и воздуха

Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК напряжения переменного тока

Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала от датчика напряжения переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы переменного тока

Принцип действия ИК силы переменного тока основан на преобразовании аналогового сигнала от датчика силы переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК виброускорения

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК расхода рабочей .жидкости

Принцип действия ИК основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК температуры

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

По условиям эксплуатации система удовлетворяет требованиям гр. 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до ЗО’С и относительной влажностью окружающего воздуха от 30 до 80% при температуре 25’С без предъявления требований по механическим воздействиям.

Внешний вид стойки управления системы, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.

Внешний вид других компонентов системы приведен на рисунках 2... 16.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 17). Пломбирование не предусмотрено.

Место нанесения знака утверждения типа нанесения знака поверки

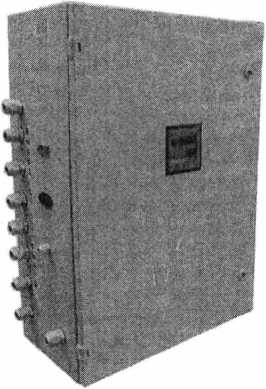

Рисунок 2 - Шкаф измерительный температуры

Рисунок 3 - Шкаф генератора переменного тока

Рисунок 1 - Стойка управления

Рисунок 4 - Шкаф измерительный датчиков 4...20

Рисунок 5 - Датчик крутящего момента силы К-Т 10F

Рисунок 6 - Датчик тахометрический МЭД-1

Рисунок 8 -Датчик силы S9M

Рисунок 9 - Датчик давления DMP

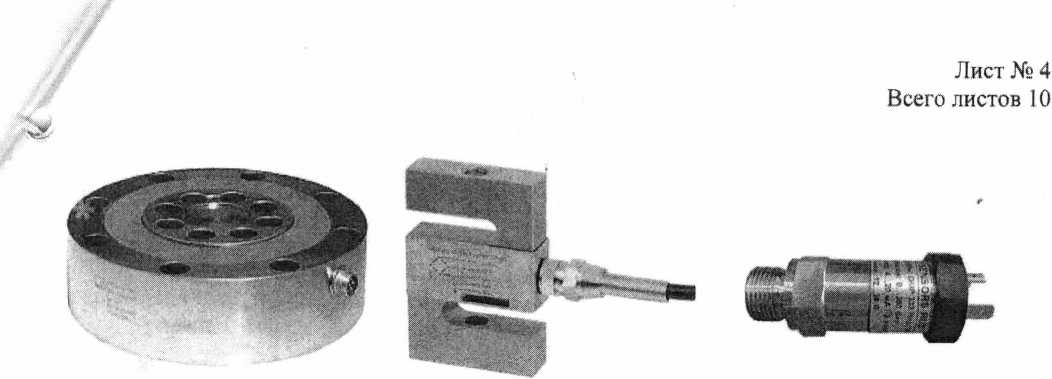

Рисунок 7 - Датчик силыШ

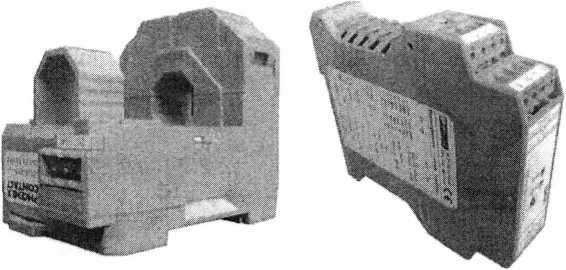

Рисунок 11 - Датчик переменного тока

Рисунок 10-Датчик расхода

Рисунок 13 - Термометр сопротивления ДТС064-50М

Рисунок 14 -Термометр сопротивления ТС742С

Рисунок 12 - Датчик переменного напряжения

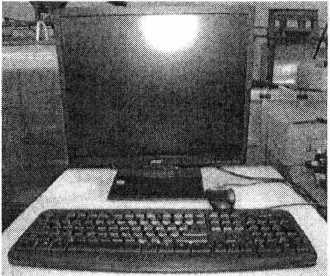

Рисунок 16 - Рабочее место оператора

Рисунок 15 -Вибропреобразователь

Рисунок 17 - Внешний вид замка на дверце стойки управления

//

Программное обеспечение

Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows» и обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» а соответствии с Р 50.2,077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Технические характеристики

Таблица 2 - Метрологические характеристики

Лист № 6

Всего листов 10

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Лист № 8

Всего листов 10

юлженис таблицы 3

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

ж

//

. Таблица 5 - Комплект ЗИП__

Поверка

осуществляется по документу СТ11-016.01 МП «Инструкция. Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 03 августа 2016 г.

Основные средства поверки:

- калибратор-измеритель стандартных сигналов КИСС-03 (per. №20641-06): диапазон воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±[0,05+0,01 (I/IK -1)] %, где I- верхний предел диапазона воспроизведения силы постоянного тока, 1К - контрольное значение воспроизводимой силы постоянного тока;

- магазин сопротивления Р4831 (per. №38510-08): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, кл. точности 0,02 (4 шт.);

- генератор сигналов специальной формы ГСС-05 (per. №30405-05): диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10’6F+l мкГц); диапазон установки размаха напряжения (Upp) выходного сигнала на нагрузке 50 Ом от 1 мВ до 10 В, пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы (U) на частоте 1 кГц на нагрузке 50 Ом ±(0,01 U+0,2 мВ);

- динамометр электронный переносной АЦЦ (per. №49465-12): диапазон измерений (растяжение) от 0,5 до 5 кН: пределы допускаемой относительной погрешности измерений силы ±0,24%, диапазон измерений (растяжение) от 10 до 100 кН; пределы допускаемой относительной погрешности измерений силы ±0,24%;

- калибратор давления DPI 610 (per. №16347-09): диапазон измерений избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления ±0.025%;

- виброустановка калибровочная портативная 9100D (per. №50247-12): диапазон воспроизведения виброускорения от 0 до 196 м/с", расширенная неопределенность измерений виброускорения (на опорной частоте 100 Гц) ±1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверки в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ РВ 20.39.304-98

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10'16 до 30 А

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10'2 до 109 Гц

ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

МИ 2070-90 ГСИ, Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения

Техническое задание №312-294-2013-094 на изготовление системы управления, измерения и регистрации параметров стенда для испытаний главных редукторов ВР-294А
