| Номер в госреестре | 66428-17 |
| Наименование СИ | Генераторы технической частоты |
| Обозначение типа СИ | ГТЧ-3М |
| Изготовитель | ООО "Спецприборэнерго-1", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Г енераторы технической частоты ГТЧ-3М (далее по тексту - генераторы) предназначены для воспроизведения напряжения переменного тока в диапазоне частот от 25 до 60 Гц.
Принцип действия генераторов заключатся в преобразовании численного значения воспроизводимого сигнала в аналоговый сигнал при помощи цифро-аналогового преобразователя (далее по тексту - ЦАП) и формировании из этого сигнала выходного значения напряжения переменного тока с заданным значением частоты.
Г енераторы представляют собой источники переменного синусоидального напряжения, конструктивно выполненные в виде настольных приборов. Установка выходных значений напряжений, а также управление режимами работы генераторов производится при помощи кнопок и тумблеров, расположенных на лицевой панели.
На лицевой панели также расположены:
- цифровые индикаторы, на которых одновременно отображаются значения текущей частоты выходного сигнала, а также режимы работы или текущее состояние генераторов;
- выходные клеммы «ПУСК» для дистанционного пуска изменения частоты, «ОСТАН» для дистанционного останова изменения частоты, «ВЫХОД» для снятия выходного сигнала (ни одна из этих двух клемм гальванически не связана с клеммой «защитное заземление»);
- клемма защитного заземления;
- клавиши включения/выключения питания.
Генераторы выпускаются в двух модификациях, отличающихся разными значениями максимальной выходной мощности.

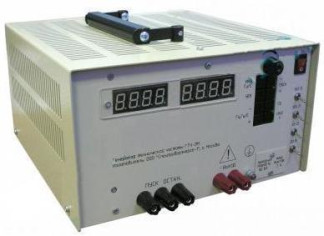

Общий вид генераторов, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Генераторы имеют встроенное программное обеспечение (далее по тексту - ПО). Характеристики встроенного ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция генераторов исключает возможность несанкционированного влияния на встроенное ПО генераторов и измерительную информацию, т.к. отсутствует программноаппаратный интерфейс связи.
Таблица 1 - Идентификационные данные встроенного ПО генераторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2 и 3.
Таблица 2 - Метрологические и технические характеристики генераторов
| Наименование характеристики | Значение |
| Диапазоны воспроизведения напряжения переменного тока в диапазоне частот от 25 до 60 Гц, В *: - в режиме максимальной нагрузки (потребляемая мощность нагрузки не более 60 или 80 В-А и выходной ток не более 2 А) - в режиме холостого хода (входное сопротивление нагрузки не менее 20 кОм) | от 8 до 160 от 10 до 170 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 25 до 60 Гц, % | ±2 |
| Диапазон воспроизведения частоты переменного тока, Гц | от 25 до 60 |
| Дискретность воспроизведения частоты переменного тока, Гц | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты переменного тока, Гц | ±0,001 |
| Диапазон установки скорости изменения частоты переменного тока, Гц/c | от 0,1 до 9,9 |
| Дискретность установки скорости изменения частоты переменного тока, Гц/c | 0,1 |
| Пределы допускаемой абсолютной погрешности установки скорости изменения частоты переменного тока, Гц/c | ±0,05 |
| Диапазон измерения времени изменения частоты переменного тока, с | от 0 до 99,9 |
| Пределы допускаемой абсолютной погрешности измерения времени изменения частоты переменного тока (Tx), с: а) для диапазона измерения от 0 до 9,99 с б) для диапазона измерения от 10,0 до 99,9 с | ±(0,02+0,001 Tx) ±(0,1+0,001Tx) |
| Максимальная выходная мощность (при силе тока не более 2 А), В-А* | 60 или 80 |
| Питание генераторов от сети переменного тока с частотой (50±0,5) Гц, В | 220±4,4 |
| Потребляемая мощность при максимальной нагрузке, В-А, не более* | 180 или 220 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 330x265x175 |
| Масса, кг, не более | 8,0 |
| Рабочие условия: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 5 000 |
| Срок службы, лет, не менее | 7 |
| Примечание - * - в зависимости от модификации генераторов | |
Таблица 3 - Пределы допускаемых погрешностей при воспроизведении n-ой гармонической составляющей напряжения переменного тока_
| № гармоники | n=3 | n=5 | n=9 | ||||
| Амплитудное значение напряжения переменного тока, % от первой гармоники | 10 | 20 | 30 | 10 | 20 | 10 | 20 |
| Пределы допускаемой относительной погрешности воспроизведения n-ой гармонической составляющей напряжения, % | ±2 | ±4 | ±6 | ±2 | ±4 | ±3 | ±6 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Количество |
| Г енератор технической частоты ГТЧ-3М | 1 шт. |
| Паспорт ПС 4222-001-28947178-2016 | 1 экз. |
| Руководство по эксплуатации РЭ 4237-001-28947178-2016 | 1 экз. |
| Методика поверки МП 4222-001-28947178-2016 | 1 экз. |
| Измерительный кабель | 2 шт. |
осуществляется по документу МП 4222-001-28947178-2016 «Генераторы технической частоты ГТЧ-3М. Методика поверки», утверждённому ООО «ИЦРМ» 21.11.2016 г.
Основные средства поверки:
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
- частотомер электронно-счетный Ч3-34А (регистрационный номер в Федеральном информационном фонде 3163-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4222-001-28947178-2016 «Генераторы технической частоты ГТЧ-3М. Технические условия»
