| Номер в госреестре | 66432-17 |
| Наименование СИ | Система измерений параметров |
| Обозначение типа СИ | АПД-50 |
| Изготовитель | ЗАО "НПЦ "МЕРА", г.Королев |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений параметров АПД-50 (далее - СИП) предназначена для измерений напряжения и силы постоянного тока, напряжения переменного тока, частоты периодических сигналов, сопротивления постоянному току, воспроизведения напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия СИП основан на приёме от первичных преобразователей, не входящих в состав системы, сигналов о значениях измеряемых (контролируемых) параметров, преобразовании их в цифровой код с помощью аналогово-цифрового преобразователя и передаче цифровой информации в персональный компьютер для дальнейшего её использования. Результаты измерений отображаются на экране рабочего места оператора. При подключении к входу любого измерительного канала (ИК) первичного преобразователя, канал может быть переведен в статус ИК соответствующего параметра. Расчет значения параметра в этом случае выполняется по градуировочной зависимости первичного преобразователя.
Конструктивно СИП представляет собой: рабочее место оператора; стойку с вмонтированным в нее крейтом MIC-036R с установленными в нем измерительными модулями, объединенными локальной сетью Ethernet; шкаф кроссировочный со встроенными модулями: ME-003, ME-007, ME-402, ME-005K; два шкафа коммутационных; комплект кабелей; комплект ЗИП.
Функционально система измерений параметров АПД-50 включает в себя ИК:
ИК напряжения постоянного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока;
ИК относительного напряжения постоянного тока;
ИК напряжения переменного тока;
ИК частоты периодического сигнала.
Защита от несанкционированного доступа к компонентам СИП обеспечивается:
- пломбированием крейта MIC-036R с установленными в него модулями (рисунок 7);
- запиранием ключом замка на дверях шкафа кроссировочного БЛИЖ.408320.151.032 (рисунок 8);
- наклеиванием наклеек (рисунок 9) на двери шкафов коммутационных БЛИЖ.408320.136.131 и на остальные компоненты системы.

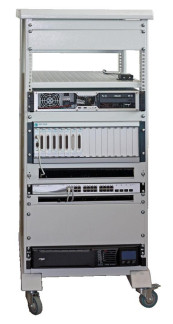

Общий вид составных частей средства измерений представлен на рисунках 1-6.
IL
!•[
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид шкафа кроссировочного БЛИЖ.408320.151.032
Рисунок 5 - Внешний вид комплекта кабелей БЛИЖ.402490.018.205
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Professional» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью специального ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование контролируемого параметра ИК | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во каналов |
| ИК силы постоянного тока | ||||
| Избыточное давление | Сила постоянного тока | от 4 до 17,333 мА от 4 до 18,667 мА | ±0,1 % от верхнего предела (ВП) | 1 1 |
| ИК напряжения постоянного тока | ||||
| Температура | Напряжение постоянного тока | от 0 до 43,846 мВ от 0 до 5,913 мВ | ±1,4 % от ВП ±0,9 % от ВП | 2 2 |
| ИК сопротивления постоянному току | ||||
| Температура | Сопротивление постоянному току | от 80,31 до 123,24 Ом от 80,31 до 157,33 Ом | ±0,5 % от ВП | 3 1 |
| ИК напряжения переменного тока | ||||
| Виброускорение | Напряжение переменного тока в диапазоне частот от 10 до 3000 Гц | от 0 до 5 В | ±5,0 % от ВП | 3 |
| Наименование контролируемого параметра ИК | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во каналов |
| ИК относительного напряжение постоянного тока | ||||
| Крутящий момент силы | Коэффициент преобразования | от 0,1 до 2 мВ/В | ±0,3 % от ВП | 2 |
| ИК частоты периодического сигнала | ||||
| Частота вращения | Частота периодического сигнала | от 200 до 7500 Гц | ±0,18 % от ВП | 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 230+23 50±0,2 |
| Потребляемая мощность, В А, не более | 2000 |
| Габаритные размеры составных частей средства измерений, мм, (Ш^В^Г), не более | |
| - стойка | 550x1300x670 |
| - шкаф кроссировочный | 600x1050x300 |
| - шкаф коммутационный | 300x500x130 |
| - шкаф коммутационный | 300x500x130 |
| - рабочее место оператора | 570x450x200 |
| - комплект кабелей | 600x600x400 |
| - комплект ЗИП | 150x100x300 |
| Масса составных частей, кг, не более | |
| - стойка | 85 |
| - шкаф кроссировочный | 45 |
| - шкаф коммутационный | 6 |
| - шкаф коммутационный | 6 |
| - рабочее место оператора | 4 |
| - комплект кабелей | 30 |
| - комплект ЗИП | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на стойку в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений параметров АПД-50 | БЛИЖ.401201.100.948 | 1 шт. |
| Программное обеспечение на CD-диске | БЛИЖ.409801.130.017-01 | 1 шт. |
| Руководство по эксплуатации | БЛИЖ.401201.100.948 РЭ | 1 экз. |
| Методика поверки | - | 1 зкз. |
осуществляется по документу МП 66432-17 «Инструкция. Система измерений параметров АПД-50. Методика поверки», утвержденному ООО «КИА» 28 сентября 2016 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-110, (рег. № 5460-76);
- калибратор процессов документирующий FLUKE 753, (рег. № 49876-12);
- мера электрического сопротивления постоянного тока многозначная Р3026-1, (рег. № 56523-14);
- мера электрического сопротивления постоянного тока многозначная Р3026-2, (рег. № 8478-91);
- катушка электрического сопротивления Р331 (2 шт.), (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерений параметров АПД-50
ГОСТ Р 51841-2001. Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 Вв диапазоне частот от 110 до 210 Гц
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
