Государственный реестр средств измерений

Тахеометры электронные GeoMax Zoom90, 66437-17

66437-17
Тахеометры электронные GeoMax Zoom90 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Карточка СИ
Номер в госреестре 66437-17
Наименование СИ Тахеометры электронные
Обозначение типа СИ GeoMax Zoom90
Изготовитель "GeoMax AG", Швейцария
Год регистрации 2017
Срок свидетельства 19.01.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные GeoMax Zoom90 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры электронные GeoMax Zoom90 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основании сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно-светло», которые принимаются фотоприемником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится импульсным дальномером, принцип действия которого основан на измерении времени прохождения импульса лазерного излучения до объекта измерений и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через формирующую оптику посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону лазерного дальномера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке приемного фотодиода.

Лазерный дальномер тахеометров может работать с применением призменных отражателей (отражательный режим) и по диффузным объектам (в диффузном режиме).

Длины волны лазерного излучения дальномера - 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных устройств».

Тахеометры электронные GeoMax Zoom90 выпускаются в следующих модификациях: GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 S 1'' А5, GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 S 2'' А5, GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 S 5'' А5, GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 S 1'' А10, GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 S 2'' А10, GeoMax Zoom90 R 5'' А10, GeoMax Zoom90 S 5'' А10, оснащённых створоуказателем NavLight, облегчающим наведение зрительной трубы на указатель, и имеющих автоматические функции: точное наведение на объект в автоматическом режиме и слежение за объектом в автоматическом режиме.

Модификации GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 R 5'' А10 имеют дополнительную автоматическую функцию быстрого нахождения цели в автоматическом режиме.

Выпускаемые модификации различаются погрешностью измерений углов и расстояний.

Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометра расположен цветной сенсорный жидкокристаллический дисплей с кнопками управления. На задней панели тахеометра по заказу потребителя может быть установлен аналогичный цветной сенсорный жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены наводящие винты горизонтального и вертикального кругов, отсек под аккумуляторную батарею, слот для подключения карты памяти SD, а также порты USB для подключения к внешним устройствам накопления данных и ПК. В основании тахеометра расположен порт RS-232, также служащий для подключения к внешним устройствам накопления данных и ПК.

Результаты измерений выводятся на дисплеи, регистрируются во внутренней памяти и (или) на сменную SD карту памяти и впоследствии могут быть переданы на внешние устройства. Общий вид тахеометров представлен на рисунке 1.

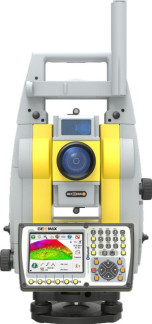

Рисунок 1 - Общий вид тахеометров электронных GeoMax Zoom90

Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.

Программное обеспечение

Тахеометры имеют встроенное программное обеспечение (далее - ПО) «GeoMax ToolKit». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки и сохранения измеренных величин.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признака)

Значение

Идентификационное наименование ПО

«GeoMax ToolKit»

Номер версии (идентификационный номер ПО), не ниже

1.01.27

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение

Модификация

GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 S 1'' А5

GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 S 2'' А5

GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 S 5'' А5

GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 S 1'' А10

GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 S 2'' А10

GeoMax Zoom90 R 5'' А10, GeoMax Zoom90 S 5'' А10

Диапазон

измерений:

-    углов, °

-    расстояний, м,

-    отражательный режим

(1 призма)

-    отражательный режим увеличенной дальности (1 призма)

-    диффузный режим

от 0 д от 1,5 д от 5 до

от 1,5 до 500,0

о 360 э 3500,0 10000

от 1,5 до 1000,0

Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±10

±2

±4

±10

Допускаемая средняя квадратическая погрешность измерений углов, ''

1

2

5

1

2

5

Значение

GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 S 1'' А5

Модификация

GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 S 2'' А5

GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 S 5'' А5

GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 S 1'' А10

GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 S 2'' А10

GeoMax Zoom90 R 5'' А10, GeoMax Zoom90 S 5'' А10

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим

(1 призма)

-    отражательный режим увеличенной дальности (1 призма)

-    диффузный режим

±2-(1+1,5-10-D)

±2-(5+2-10-6-D)

±2^(2+240-6D)1)

±2^4+240-6d)2)

±2-(2+2-10-D)

где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим

(1 призма)

-    отражательный режим увеличенной дальности (1 призма)

-    диффузный режим

1+1,5-10 •D

0-D

5+2^

2+2-10-6-D1) 4+2^0-6D2) где D - измеряемое расстояние, мм_

2+210-D

-    В диапазоне измерений от 1,5 до 500,0 м включ.

-    В диапазоне измерений св. 500 до 1000 м включ.

Наименование

характеристики

Значение

Модификация

GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 S 1'' А5

GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 S 2'' А5

GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 S 5'' А5

GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 S 1'' А10

GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 S 2'' А10

GeoMax Zoom90 R 5'' А10, GeoMax Zoom90 S 5'' А10

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не более

1,7

Цена деления круглого уровня, '/мм

6/2

Диапазон работы компенсатора, ', не менее

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ''

±0,5

±0,5

±1,5

±0,5

±0,5

±1,5

Дискретность

отсчитывания

измерений:

-    углов, ''

-    расстояний, мм

0,1/1/10

0,1

Напряжение источника электропитания, В:

-    внутренний аккумулятор

-    внешний источник

7,4

от 11,5 до 13,5

Диапазон рабочих температур, °С

от -20 до +50

Наименование

характеристики

Значение

Модификация

GeoMax Zoom90 R 1'' А5, GeoMax Zoom90 S 1'' А5

GeoMax Zoom90 R 2'' А5, GeoMax Zoom90 S 2'' А5

GeoMax Zoom90 R 5'' А5, GeoMax Zoom90 S 5'' А5

GeoMax Zoom90 R 1'' А10, GeoMax Zoom90 S 1'' А10

GeoMax Zoom90 R 2'' А10, GeoMax Zoom90 S 2'' А10

GeoMax Zoom90 R 5'' А10, GeoMax Zoom90 S 5'' А10

Габаритные размеры, (ш*ГхВ), мм, не более

226x203x328

Масса, кг, не более

5,3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом и на корпус тахеометров наклейкой.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Тахеометр электронный GeoMax Zoom90

-

1

Трегер

-

1

Аккумулятор

-

Зарядное устройство

-

1

Набор инструментов для юстировки

-

1

Пылезащитный чехол

-

1

Транспортировочный кейс

-

1

Комплект плечевых ремней

-

1

Кабель USB

-

1

Руководство по эксплуатации на русском языке

-

1

Методика поверки

МП АПМ 64-16

1

Поверка

осуществляется по документу МП АПМ 64-16 «Тахеометры электронные GeoMax Zoom90. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» октября 2016 г.

Основные средства поверки:

-    стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);

-    фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема по техническому регулированию и метрологии от «19» января 2016 № 22

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных измерений Техническая документация «GeoMax AG», Швейцария
