Государственный реестр средств измерений

Тахеометры электронные DS-201i, DS-202i, DS-203i, DS-205i, 66441-17

66441-17
Тахеометры электронные DS-201i, DS-202i, DS-203i, DS-205i (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Карточка СИ
Номер в госреестре 66441-17
Наименование СИ Тахеометры электронные
Обозначение типа СИ DS-201i, DS-202i, DS-203i, DS-205i
Изготовитель "Topcon Corporation", Япония
Год регистрации 2017
Срок свидетельства 19.01.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные DS-201i, DS-202i, DS-203i, DS-205i (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры электронные DS-201i, DS-202i, DS-203i, DS-205i - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны лазерного излучения дальномера - 690 нм, класс 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Выпускаемые модификации тахеометров различаются погрешностью измерений углов.

Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального крута. На задней панели находится выходной зрачок оптического центрира. На боковых панелях тахеометров расположены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, кнопки включения / выключения и взятия отсчёта, а также порты USB и mini-USB для подключения к внешним устройствам накопления данных и ПК.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

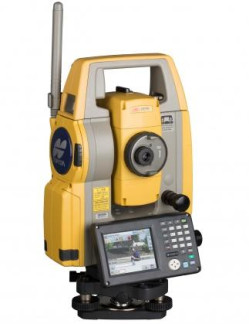

Общий вид тахеометров представлен на рисунке 1.

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Тахеометры имеют встроенное программное обеспечение (далее - ПО) «BASIC». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

BASIC

Номер версии (идентификационный номер ПО), не ниже

5.26EN 07

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

DS-201i DS-202i DS-203i DS-205i

Диапазон компенсации компенсатора, ', не менее

±6

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ”

±1

Наименование характеристики

Значение

Модификация

DS-201i

DS-202i

DS-203i

DS-205i

Диапазон измерений:

-    углов, °

-    расстояний, м, не менее:

-    отражательный режим

-    отражательный режим на отражательную плёнку

-    диффузный режим

от 0 до 360

от 1,3 до 6000,0 от 1,3 до 500,01) от 0,3 до 1000,02)

Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±6

±10

Допускаемая средняя квадратическая погрешность измерений углов, "

1

2

3

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим

-    отражательный режим на отражательную плёнку

-    диффузный режим:

от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ.

±2-(1,5+2,0-10-6-D)

±2-(2+2-10-6-D)

±2-(2+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D) где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим (1 призма)

-    отражательный режим на отражательную плёнку

-    диффузный режим:

от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ.

1,5+2,0-10-6-D

2+2-10-6-D

2+2-10-6-D 5+10-10-6-D 10+10-10-6-D где D - измеряемое расстояние, мм

1)    - Измерения на отражающую плёнку (90*90) мм

2)    - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90 % по ГОСТ 8.557-2007.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

DS-201i, DS-202i

DS-203i, DS-205i

У величение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

45

У гловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не более

1,3

Цена деления круглого установочного уровня, '/мм

10/2

Дискретность отсчитывания измерений:

-    углов, "

-    расстояний, мм

0,5/1

1/1

1/5

0

Источник электропитания

-    напряжение, В

-    ёмкость, А/ч

Внутренний аккумулятор 7,2 5,24

Диапазон рабочих температур, °С

от -20 до +50

Наименование характеристики

Значение

Модификация

DS-201i, DS-202i DS-203i, DS-205i

Габаритные размеры (ДхШхВ), мм, не более

174x212x372

Масса, кг, не более

6,3

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Тахеометр электронный

-

1

Трегер

-

1

Карта памяти USB

-

1

Набор инструментов для юстировки

-

1

Транспортировочный кейс

-

1

Комплект плечевых ремней

-

1

Крышка объектива

-

1

Защитная бленда на объектив

-

1

Салфетка

-

1

Аккумулятор

-

Зарядное устройство

-

1

Методика поверки

МП АПМ 61-16

1

Руководство по эксплуатации на русском языке

-

1

Поверка

осуществляется по документу МП АПМ 61-16 «Тахеометры электронные DS-201i, DS-202i, DS-203i, DS-205i. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» ноября 2016 г.

Основные средства поверки:

-    стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);

-    фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января

2016 г. № 22

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «TOPCON CORPORATION», Япония

66441-17
Номер в ГРСИ РФ:
66441-17
Производитель / заявитель:
"Topcon Corporation", Япония
Год регистрации:
2017
Cрок действия реестра:
19.01.2022
