| Номер в госреестре | 66443-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | YHO-3 |
| Изготовитель | "SADTEM", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения YHO-3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения YHO-3 -заземляемые, однофазные, электромагнитные, с литой изоляцией. Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

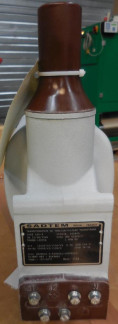

Общий вид трансформаторов представлен на рисунке 1.
Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде высоковольтного кабельного штекера.
Выводы вторичных обмоток и заземляемый вывод «N» первичной обмотки трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
На опорной поверхности трансформатора имеются четыре отверстия под болты М8, предназначенные для крепления трансформатора трансформаторов напряжения YHO-3 на месте установки.
На узкой боковой стенке корпуса размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки, кВ | 6/V3; 6,6/V3 | 10/V3; 11/V3 | 20/V3; 22/V3 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 | 24 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3; 110/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | ||
| Класс точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | ||
| Класс точности дополнительной вторичной обмотки | 3Р | ||
| Номинальная мощность основной вторичной обмотки, В-А в классах точности: 0,2 0,5 1,0 3,0 | до 10 включ. до 25 включ. до 50 включ. до 100 включ. | ||
| Номинальная мощность дополнительной вторичной обмотки, В-А | 30 | ||
| Предельная мощность трансформатора вне класса точности, В-А | 300 | ||
| Номинальная частота напряжения сети, Гц | 50 | ||
| Г абаритные размеры, мм | 325x148x318 | ||
| Масса, кг | 20 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -5 до +40 до 90 | ||
| Средний срок службы, лет, не менее | 30 | ||
| Средняя наработка на отказ, ч, не менее | 4-105 | ||
наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор напряжения YHO-3 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (рег. № 46942-11); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР3025 (рег. № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения YHO-3
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
