| Номер в госреестре | 66457-17 |
| Наименование СИ | Антенна логопериодическая |
| Обозначение типа СИ | EMCO 3148В |
| Изготовитель | "An ESCO Technologies Company ETS-LINDGREN", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна логопериодическая ЕМСО 3148В предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Принцип действия антенны логопериодической ЕМСО 3148В (далее - антенна) основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному приемному устройству.
При возбуждении электромагнитного поля с заданной плотностью потока входной разъем антенны подключается к выходу генератора.
Конструктивно антенна представляет собой решетку вибраторов, длина которых изменяется по логарифмическому закону, с переменнофазовым питанием, возбуждаемую двухпроводной линией.
Решетка вибраторов, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем чрез коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенна оснащена штативом (треногой). Для изменения поляризации и крепления антенны на штатив (треногу) в комплект поставки входят адаптер поляризации и вставка с резьбой для крепления адаптера.
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

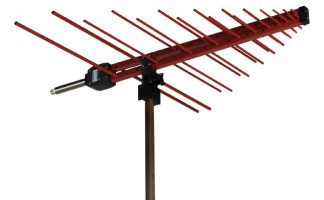

Внешний вид антенны с указанием места нанесения знака утверждения типа приведен на рисунке 1.
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 200 до 2000 |
| Диапазон изменения коэффициента калибровки, дБ (1 м -1) | от 10 до 31 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
| КСВН входа, не более | 2,0 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное входное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N(розетка) |
| Масса, кг, не более | 2,0 |
| Г абаритные размеры (длина х ширина х высота), см, не более | 87x86x7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа (мм рт.ст.) | 0 до +40 до 90 от 84 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Антенна логопериодическая ЕМСО 3148В. Руководство по эксплуатации ЕМСО 3148В РЭ» типографским способом и на маркировочный ярлык, расположенный в месте крепления коаксиального разъема типа N, в виде наклейки.
Комплектность антенны приведена в таблице 3.
Таблица 3 - Комплектность антенны
| Наименование | Обозначение | Количество |
| Антенна логопериодическая ЕМСО 3148В | - | 1 |
| Штатив 4-TR | - | 1 |
| Адаптер для поляризации | 100989 | 1 |
| Вставка с резьбой для крепления адаптера | 105861B | 1 |
| Руководство по эксплуатации | ЕМСО 3148В РЭ | 1 |
| Методика поверки | ЕМСО 3148В МП | 1 |
осуществляется по документу ЕМСО 3148В МП «Инструкция. Антенна логопериодическая ЕМСО 3148В. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июля 2016 года.
Основные средства поверки
- государственный рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- приемник измерительный ESPI3, регистрационный № 26743-09;
- анализатор электрических цепей векторный ZVL3, регистрационный № 37173-08. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц. Техническая документация фирмы-изготовителя.
