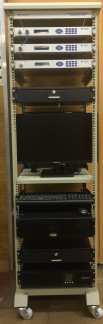

Комплекс контроля эмиссии кондуктивных помех при комплексных электрорадиотехнических испытаниях космических аппаратов, 66465-17

^ ДАТЧИК НАПРЯЖЕНИЯ

дн-л-01 ,

<* <-*■ НА

. г \ . (У\

# ф ■ ® 1

ДАТЧИК мко ФИ ^ ДМКСМ1-01 ■

0

5J -Q иизм.

© ©н

т © ш ■

l0 иизм.

' I ~ ; #. © © .л

W V)

а ‘ J ,с)

Рисунок 5 - Общий вид датчика

Зисунок 6 - Общий вид датчика

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Библиотека измерения и управления КИКП

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор md5 loniir_scope.dll

47551C81CB562015FC49A11F72CE3766

Наименование характеристик

Значения

1

2

Диапазон рабочих частот, кГц:

приемника измерительного П5-Л-03 при работе:

-    с токосъемниками ТВ-203, ТАК-Л-01;

-    с токосъемниками ТВ-203-1, ТВК-Л-01;

-    с датчиком напряжения ДН-Л-01;

-    с датчиком МКО ДМКО-Л-01

от 150 до 3000 от 150 до 30000 от 150 до 30000 от 150 до 5000

приемника С9-Л-03 при работе:

-    с токосъемниками ТВ-203, ТАК-Л-01;

-    с токосъемниками ТВ-203-1, ТВК-Л-01;

-    с датчиком напряжения ДН-Л-01;

-    с датчиком МКО ДМКО-Л-01

от 0,02 до 2000 от 10 до 25000 от 0,02 до 25000 от 1,0 до 5000

Диапазон измерений пиковых значений синусоидального напряжения кондуктивных помех, дБ(мкВ) приемника измерительного П5-Л-03 при работе:

-    с датчиком напряжения ДН-Л-01;

-    с датчиком МКО ДМКО-Л-01

от 78 до 197 от 44 до 163

приемника С9-Л-03 при работе:

-    с датчиком напряжения ДН-Л-01;

-    с датчиком МКО ДМКО-Л-01

от 81 до 201 от 47 до 166

Диапазон измерений пиковых значений синусоидального тока кон-

дуктивных помех, дБ(мкА)

приемника измерительного П5-Л-03 при работе:

-    с токосъемником ТВ-203,

-    с токосъемником ТАК-Л-01,

-    с токосъемниками ТВ-203-1,

-    с токосъемником ТВК-Л-01

от 40 до 159 от 60 до 150 от 23 до 142 от 41 до 160

приемника С9-Л-03 при работе:

-    с токосъемником ТВ-203,

-    с токосъемником ТАК-Л-01,

-    с токосъемниками ТВ-203-1,

-    с токосъемником ТВК-Л-01

от 43 до 162 от 63 до 153 от 26 до 145 от 44 до 163

1

2

Пределы допускаемой абсолютной погрешности измерения пиковых значений синусоидального напряжения (тока) кондуктивных помех, дБ

±3

Характеристики приемника С9-Л-03:

-    диапазон рабочих частот по уровню минус 3 дБ, кГц:

-    диапазон измерений пиковых значений синусоидального напряжения, мВ

-    пределы допускаемой абсолютной погрешности измерения пиковых значений синусоидального сигнала, дБ

-    пределы допускаемой относительной погрешности измерения временных интервалов, %

-    время нарастания переходной характеристики, нс, не более

-    диапазон установки ослабления встроенного аттенюатора, дБ

-    шаг установки ослабления встроенного аттенюатора, дБ

-    пределы допускаемой абсолютной погрешности измерения пиковых значений синусоидального напряжения из-за переключения аттенюатора приемника, дБ

-    диапазон установки усиления встроенного усилителя, дБ

-    пределы допускаемой абсолютной погрешности усиления встроенного усилителя, дБ

-    волновое сопротивление входа приемника, Ом

-    коэффициент стоячей волны по напряжению (КСВН), не более

от 0,02 до 25000 от 0,028 до 268000

±1,5

0,5

20

от 0 до 30 3

±1

от 0 до 39

±1

50

2,0

Характеристики приемника измерительного П5-Л-03:

-    диапазон измерений пиковых значений синусоидального напряжения, дБ(мкВ)

-    пределы допускаемой основной абсолютной погрешности измерения пиковых значений синусоидального сигнала, дБ

-    погрешность выполнения амплитудного соотношения, дБ

-    шаг перестройки частоты приемника fm№ кГц

-    пределы допускаемой абсолютной погрешности измерения частоты маркером, кГц

-    номинальная ширина полосы пропускания приемника на уровне

-    6 дБ, кГц

-    пределы характеристики частотной избирательности приемника

-дополнительная абсолютная погрешность, вносимая собственными шумами, дБ, не более

-    диапазон установки ослабления встроенного аттенюатора, дБ

-    шаг установки ослабления встроенного аттенюатора, дБ

-    пределы допускаемой абсолютной погрешности измерения пиковых значений синусоидального напряжения из-за переключения аттенюатора, дБ

-    диапазон установки усиления встроенного усилителя, дБ

-    шаг установки усиления встроенного усилителя, дБ

от 26 до 146

±2 дБ ±1,5

1,0; 3,0; 4,5; 9,0; 22,5

±0,1W2

9

указаны в ГОСТе 30805 16 1.1-2013 (рисунок 2б)

1

от 0 до 30 3

±1

от 0 до 39 3

1

2

-    пределы допускаемой абсолютной погрешности усиления, дБ

-    волновое сопротивление входа приемника (с коммутатором и

±1

преселектором), Ом

- коэффициент стоячей волны по напряжению (КСВН) входа

50

приемника (с коммутатором и преселектором), не более

2,0

Примечание: * дБ (мкВ) - уровень напряжения в децибелах относительно 1 мкВ

Наименование характеристик

Значения

Г абаритные размеры, мм, не более

ширина

высота

длина

- приемник измерительный П5-Л-03

483

44,5

320

- приемник С9-Л-03

483

44,5

320

- преселектор ФП-Л-02

483

44,5

320

- токосъемники ТАК-Л-01, ТВК-Л-01

130

42

126

- датчик напряжения ДН-Л-01

95

22

92

- датчик МКО ДМКО-Л-01

95

22

92

- коммутатор КП-Л-02

225

43,7

277,5

- стойка приборная

515

1900

750

диаметр

высота

- токосъемник ТВ-203

120

30

- токосъемник ТВК-203-1

120

30

Масса, кг, не более:

- приемник 1 П5-Л-03

3,0

- приемник 2 С9-Л-03

3,0

- преселектор ФП-Л-02

4,6

- токосъемники ТАК-Л-01, ТВК-Л-01

0,30

- токосъемник ТВ-203

0,35

- токосъемник ТВ-203/1

0,35

- датчик напряжения ДН-Л-01

0,15

- датчик МКО ДМКО-Л-01

0,15

- коммутатор КП-Л-02

3,3

- стойка приборная

45,0

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

10

Условия эксплуатации:

°

о

- температура окружающего воздуха, C

от +10 C до +40

- относительная влажность воздуха при

t = +25 C, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106

(от 630 до 800).

Питание от сети переменного тока:

- напряжение, В

220±22

- частота, Гц

50±1,0

- потребляемая мощность Вт, не более

800,0

Наименование, тип

Обозначение

Кол-во

Приме

чание

1

2

3

4

Комплекс контроля эмиссии кондуктив-ных помех при комплексных электрора-диотехнических испытаниях КА в составе:

ИУПЯ.468166.007

1

- приемник измерительный П5-Л-03

ИУПЯ.464342.038

1

- приемник С9-Л-03

ИУПЯ.464342.039

1

- преселектор ФП-Л-02

ИУПЯ.468132.002

1

- токосъемник ТАК-Л-01

ИУПЯ.468556.001

2

- токосъемник ТВК-Л-01

ИУПЯ.468556.001-01

2

- токосъемник ТВ-203

ИУПЯ.468557.001

1

- токосъемник ТВ-203-1

ИУПЯ.468557.001-01

1

- датчик напряжения ДН-Л-01

ИУПЯ.418131.001

1

- датчик МКО ДМКО-Л-01

ИУПЯ.418131.002

1

Коммутатор КП-Л-02

ИУПЯ.468361.003

2

Стойка приборная

ИУПЯ.411158.002

Оборудование для электропитания комплекса в составе:

- ИБП Cyber Power Professional Rack-mount 1500VA PR1500ELCDRT2U

1

- сетевой адаптер GS25A24-P1J

2

- адаптер питания

ИУПЯ.469115.001

1

- блок 8 розеток 220В 19'' с выключателем, разъем под шнур IEC-320 C14

1

АРМ оператора с установленным программно-математическим обеспечением в составе:

1

- системный блок Intel Core i5, HDD 1 TB, RAM 4GB, Win7 OEM PRO SP1 64b

1

- монитор Samsung S23E200B

1

- клавиатура CBR KB 103 Black USB

1

- манипулятор «мышь» CBR CM 102 Black USB

1

- комплект соединительных кабелей

1

- коммутатор GBE НР 1920-16G

-

1 шт.

- коммутатор MES1124M AC

-

1 шт.

Комплект кабелей в составе:

1

- кабель сигнальный N-N

ИУПЯ.685661.041

2 шт.

- кабель сигнальный N-BNC

ИУПЯ.685661.042

4 шт.

- кабель питания 28 В

ИУПЯ.685611.152

2 шт.

- Комплект кабелей-вставки

—

1 шт.

Кол-во кабелей-вставок 11 шт.

1

2

3

4

- патч-корд оптический 9/125 LC/UPCLC/UPC 3.0 mm G652D Duplex 10 м с модулем SFP

-

2 шт.

Комплект ЗИП-О

ИУПЯ.468166.007 ЗИ

1

Эксплуатационная документация:

- руководство по эксплуатации

ИУПЯ.468166.007 РЭ

1

- методика поверки

ИУПЯ.468166.007 МП

1

- руководство оператора

643.ИУПЯ.00031-02 34 01

1

- формуляр

ИУПЯ.468166.007 ФО

1

- Ведомость ЗИП

ИУПЯ.468166.007 ЗИ

Наименование средства поверки

Пределы измерения

Погрешность

Генератор сигналов высокочастотный программируемый Г4-164 (Регистрационный номер 62209-15)

(0,1 - 639,999) МГц, 0,032 10-6 - 2 В

±5 10-7f ±1,0 дБ

Г енератор сигналов произвольной формы Agilent 33220A

1 мкГц - 20 МГц 10 мВ - 10 В

±2-10-5f

±1,0%

Генератор импульсов Г5-60 (Регистрационный номер 5463-76)

Т=100 нс-10 с

±1-10-6Т

Прибор для калибровки осциллографов И1-9

(Регистрационный номер 5787-76)

Период повторения импульсов 100 нс- 10 с.

Время нарастания, не более 1 нс

±1-10-4Т

Микровольтметр В3-57 (Регистрационный номер 7657-80)

10 мкВ-300 В 5 Гц - 5 МГц

±(0,5 - 8)%

Милливольтметр В3-52/1 (Регистрационный номер 6493-78)

от 10 кГц до 1000 МГц, (1 - 10) мВ 10 мВ - 3 В,

±[3+0,5(Uk/Un-1)]%

±[2+0,5(uk/Un-1)]%

Аттенюатор программируемый ТТ-4139/В

(Регистрационный номер 11872-89)

(0 -1000) МГц, от 0,1 до 9 дБ, ±(0,1-0,25) дБ; от 10 до 120 дБ ±(0,3-1,5) дБ

±(0,1-3,0) дБ

Измеритель комплексных коэффициентов передачи и отражения «Обзор 304/1

(Регистрационный номер 37556-08)

(0.3-3200) МГц; S21(-90+15) дБ, Sn(-35-0) дБ, ±(0,4-4) дБ

±(0,1-1,0) дБ, ±(0,4-4) дБ

Нановольтметр UNIPAN-237 (Регистрационный номер 5300-76)

20 Гц - 100 кГц (0,1-100) мВ

±1,0 дБ

Наименование средства поверки

Пределы измерения

Погрешность

Измеритель радиопомех SMV-11 (Регистрационный номер 9333-83)

9 кГц - 30 МГц

от -10 до +110 дБ(мкВ)

±(0,8-1,5) дБ

Источник питания Б5-7 (Регистрационный номер 6382-77)

(0 -30) В (0-3)А

±0,1 %

Вольтметр универсальный цифровой В7-38

(Регистрационный номер 8730-82)

от 10 мкВ до 20 В от 10 мкА до 10 А

±(0,04+0,02^/^)%

±(0,25+0,02-!пЯх)%
