Преобразователи давления измерительные ПД (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока.
Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.
Модификации преобразователей приведены в таблице 1. Преобразователи ПДА предназначены для измерений абсолютного давления, ПДГ - для измерений гидростатического давления (уровня), ПДИ - для измерений избыточного давления. В каждой из этих модификаций выпускаются приборы с различными верхними пределами измерений, допускаемой основной приведенной погрешностью и вариантами исполнения корпусов. В комплект поставки преобразователей ПДА и ПДИ с вариантами корпуса 21 и 23 может быть включен выносной или встроенный цифровой индикатор.
Пломбировка корпуса преобразователя не предусмотрена.

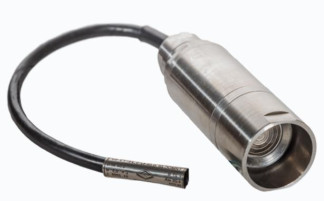

Внешний вид преобразователей приведен на рисунках 1 и 2.
Вариант исполнения корпуса 31, 32, 33
Вариант исполнения корпуса 34, 35, 36
отсутствует.
Таблица 1 - Наименования модификаций преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности и вариант исполнения корпуса_
Модификация | Верхние пределы измерений из ряда по ГОСТ 22520, кПа | Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений | Вариант исполнения корпуса |
ПДА | от 100 до 1600 | ±0,25; ±0,5; ±1 | 21 |
22 | |||
23 | |||
ПДИ | от 2,5 до 10 | ±0,5; ±1 | 21 |
22 | |||
23 | |||
от 16 до 6000 | ±0,25; ±0,5; ±1 | 21 | |
23 | |||
ПДГ | от 10 до 1600 | ±0,25; ±0,5; ±1 | 31; 32; 33 |
34; 35; 36 |
Модификация | Вариант исполнения корпуса | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
длина | ширина (0 корпуса) | высота | |||
ПДА, ПДИ | 21 | 136 | 150 | 120 | 0,9 |
22 | 125 | 049 | - | 0,5 | |
23 | 129 | 53 (048) | - | 0,5 | |
ПДГ | 31 | 265 | 060 | - | 2,5 |
32 | 285 | 060 | - | 2,5 | |
33 | 305 | 060 | - | 2,5 | |
34 | 163 | 049 | - | 1,2 | |
35 | 182 | 049 | - | 1,2 | |
36 | 177 | 0 49 | - | 1,2 |
Таблица 3 - Метрологические и технические характеристики преобразователей
Наименование характеристики | Значение |
Вариация выходного сигнала, % | g |
Выходной сигнал, мА | от 4 до 20 |
Предельно допустимое давление, % от ВПИ | 150 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной температуры (от +18 до +22) °С на каждые 10 °С, % | ±0,25 (для у=+0,25 %) ±0,45 (для y=±0,5 %) ±0,60 (для y=±1,0 %) |
Пределы дополнительной погрешности, вызванной воздействием внешнего магнитного поля, %, не более | ±0,5g |
Напряжение питания постоянного тока, В | от 16 до 36 |
Потребляемая мощность, Вт, не более | 1,0 |
Время технической готовности, ч, не более | 0,5 |
Средняя наработка на отказ, ч | 100000 (для нейтральных сред) 65000 (для агрессивных сред) |
Средний срок службы, лет | 10 (для нейтральных сред) 3 (для агрессивных сред) |
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | от +5 до +50 от 84 до 106,7 от 30 до 80 |
наносится на шильдик преобразователя фотохимическим или иным методом, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
Наименование частей | Кол-во |
Преобразователь | 1 шт. |
Ответная часть электрического соединителя - розетка 80М-402(8Р) (для преобразователей ПДА, ПДИ с вариантом корпуса 22) | 1 шт. |
Наименование частей | Кол-во |
Ответная часть электрического соединителя - розетка GSSNA300 (для преобразователей ПДА, ПДИ с вариантом корпуса 23) | 1 шт. |
Потребительская тара | 1 шт. |
Паспорт (в соответствии с таблицей 5) | 1 экз. |
Руководство по эксплуатации (в соответствии с таблицей 5) | 1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
Таблица 5 - Эксплуатационная документация преобразователей
Модификация | Вариант исполнения корпуса | Обозначение паспорта | Обозначение руководства по эксплуатации |
ПДА | 21 | СД2.832.080 ПС | СД2.832.015 РЭ |
22 | СД2.832.080 РЭ | ||
23 | СД2.832.015 РЭ | ||
ПДИ | 21 | СД2.832.015 ПС | СД2.832.015 РЭ |
22 | СД2.832.080 РЭ | ||
23 | СД2.832.015 РЭ | ||
пдг | 31; 32; 33 | СД2.832.006 ПС | СД2.832.006 РЭ |
34; 35; 36 | СД2.832.079 ПС | СД2.832.079 РЭ |
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Калибратор Метран 501-ПКД-Р (регистрационный номер 22307-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) корпус преобразователя.
приведены в эксплуатационных документах.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1 -106 Па».
МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Технические условия ТУ 4212-006-28960776-2016.
