| Номер в госреестре | 66469-17 |
| Наименование СИ | Приборы для определения температуры плавления |
| Обозначение типа СИ | M-560, M-565 |
| Изготовитель | Компания "BÜCHI Labortechnik AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для определения температуры плавления М-560, М-565 предназначены для измерений температуры плавления веществ.
Принцип действия основан на измерении и фиксации температуры, при которой твердое вещество, помещенное в капиллярную трубку, переходит в жидкую фазу.
Капиллярная трубка размещается в отверстии металлического блока, снабженного электрическим нагревом, и контролируется датчиком температуры. Блок нагрева обеспечивает точную установку заранее определенной температуры с помощью нагревательного элемента и нагревание с заданной скоростью.

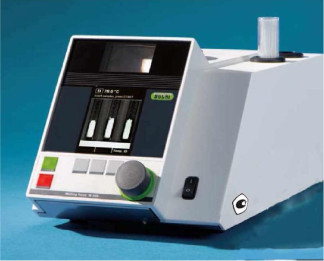

Блок нагрева представляет собой металлический цилиндр с электрическим нагревателем и тремя вертикальными сверлениями, предназначенными для размещения стеклянных капиллярных трубок длиной 80 мм и диаметром 1 мм, и с встроенным датчиком температуры. На передней панели прибора расположены жидкокристаллический дисплей и кнопки задания режимов нагрева, пуска, остановки заданной программы и фиксации температуры плавления вещества.
Для определения точек плавления одновременно может быть размещено три капиллярных трубки с исследуемым веществом, которые освещаются источником света и наблюдаются через линзу.
Приборы М-560 предназначены для визуального определения температуры плавления с «ручной» фиксацией точки плавления. В приборах М-565 предусмотрен как ручной, так и автоматический режим измерений. В автоматическом режиме изображение процесса плавления вещества в капиллярной трубке фиксируется телекамерой синхронно с термограммой, результат обработки выводится в виде температуры плавления на жидкокристаллический дисплей. К приборам М-560, М-565 может быть подключен принтер и специализированная клавиатура.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Сведения о программном обеспечении (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M-560 565 Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 02.07 |
| Цифровой идентификатор ПО | - |
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры плавления, °С | от (t+10) до 400 где t - температура окружающей среды, °С |
| Пределы допускаемой абсолютной погрешности измерений температуры плавления, °С - до 250 °С включ. - св. 250 до 400 °С | ±0,3 ±0,5 |
| Разрешающая способность, °С | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость увеличения температуры, °С/мин | 0,1; 0,2; 0,5; 1; 2; 3; 5; 10; 20 |
| Время нагрева от 50 до 350 °С (при температуре окружающего воздуха 25 °С), мин, не более | 5 |
| Время охлаждения от 350 до 50 °С (при температуре окружаю-щего воздуха 25 °С), мин, не более | 15 |
| Г абаритные размеры (ДхШхВ), мм, не более | 370x190x200 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 4,5 |
| Потребляемая мощность, Вт, не более | 150 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - напряжение питания переменного тока частотой 50 Гц, В | от +5 до +40 80 от 100 до 240 |
наносится на титульный лист руководства по эксплуатации типографским способом и корпус приборов для определения температуры плавления М-560, М-565 с помощью наклейки (рисунок 1).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для определения температуры плавления | М-560, М-565 (по заказу) | 1 шт. |
| Калибровочный набор (4 вещества: 4-нитротолуол, дифенилуксусная кислота, кофеин, нитрат калия) | 1 набор | |
| Капиллярные трубки для определения точки плавления | 100 шт. | |
| Держатель образца | 1 шт. | |
| Защитная крышка | 1 шт. | |
| У плотнительный провод | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-3404-442-2016 | 1 экз. |
осуществляется по документу РТ-МП-3404-442-2016 «ГСИ. Приборы для определения температуры плавления М-560, М-565. Методика поверки», утверждённому ФБУ «Ростест-Москва» 05 сентября 2016 г.
Основные средства поверки:
ГСО 7896-2001 - СО температуры плавления бензойной кислоты;
ГСО 7894-2001 - СО температуры плавления бензофенона;
ГСО 7895-2001 - СО температуры плавления кофеина.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора (рисунок 1) и свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя «BUCHI Labortechnik AG»
| Зарегистрировано поверок | 115 |
| Поверителей | 13 |
| Актуальность данных | 16.09.2024 |
