| Номер в госреестре | 66476-17 |
| Наименование СИ | Установки измерения вязкости автоматические |
| Обозначение типа СИ | RUV-2 |
| Изготовитель | "Poulten Selfe & Lee Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерения вязкости автоматические RUV-2 (далее - установки RUV-2) предназначены для автоматического измерения кинематической вязкости прозрачных и непрозрачных жидкостей.
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.
Установки RUV-2 представляют собой модульные системы, состоящие из нескольких узловых элементов. Конструктивно установка состоит из одного или двух термостатов со встроенными системами охлаждения/нагрева для измерений при пониженной или повышенной температуре, стеклянных вискозиметров по ИСО 3105 и измерительных головок. Внешние устройства и приспособления: бутыли для растворителей и остатков пробы, PC монитор и клавиатура. Управление процессом измерений от одной до четырех измерительных головок, заправочным отсеком и блоком очистки осуществляется при помощи измерительного управляющего блока. Печать результатов возможна посредством подключения внешнего принтера.
Все капиллярные вискозиметры, используемые в установке, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.
Установки RUV-2 имеют модификации, различающиеся количеством измерительных каналов и диапазоном воспроизведения температуры термостатами:
RUV-2 (2) - 2 измерительных канала в одном термостате;
RUV-2 (4) - 4 измерительных канала, 2 термостата;
RUV-2 LT (1) - 1 измерительный канал, термостат;
RUV-2 LT (2) - 2 измерительных канала, 2 термостата;
RUV-2 MT (3) - 3 измерительных канала, 2 термостата, охватывающие весь рабочий диапазон температуры.

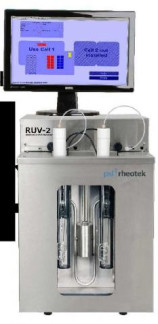

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Г
Ш
RUV-2 LT (1)
RUV-2 LT (2)
RUV-2 MT (3)
Рисунок 1 - Общий вид установок RUV -2
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RheoVisc |
| Номер версии (идентификационный номер) ПО, не ниже | 3.7.5 |
| Цифровой идентификатор ПО | Недоступен |
Установки RUV-2 функционируют под управлением встроенного компьютера со специальным программным обеспечением. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||||
| Модификации | RUV-2 (2) | RUV-2 (4) | RUV-2 LT(1) | RUV-2 LT(2) | RUV-2 MT(3) |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,6 до 10 000 | ||||
| Пределы допускаемой относительной погрешности измерений кинематической вязкости, % - при температуре св. +15 до +100 °С, - при температуре св. -5 до +15 °С включ., - при температуре от -40 до -5 °С включ. | ±0,4 ±1,5 ±3,0 | ||||
| Предел допускаемой относительной повторяемости результатов измерений вязкости на ГСО, % | 0,11 | ||||
| Разрешающая способность индикатора времени истечения, с, не более | ±0,001 | ||||
| Диапазон воспроизведения температуры термостатами установок RUV-2, °С | от +20 до +100 | от +20 до +100 | от -40 до +40 | от -40 до +40 | от -40 до +100 |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, °С | ±0,02 | ||||
| Пределы неоднородности температурного поля в рабочем объеме термостата, °С | ±0,02 | ||||
| Наименование характеристики | Значение характеристики | ||||
| Модификации | RUV-2 (2) | RUV-2 (4) | RUV-2 LT(1) | RUV-2 LT(2) | RUV-2 MT(3) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Напряжение питания, В с частотой, Гц | 110/240 50/60 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Потребляемая мощность, В-А, не более | 600 | 1100 | 600 | 1100 | |
| Вместимость ванны термостата, л | 11 | 22 | 2,7 | 5,4 | 11 и 2,7 (для низко-температурной) |
| Объем пробы образца, мл | от 12 до 18 | ||||
| Г абаритные размеры (Д х Ш х В), мм, не более | 400х600х 611 | 800х600х 611 | 400х600х 611 | 800х600х 611 | 800х600х 611 |
| Масса, кг, не более | 49 | 98 | 55 | 110 | 104 |
| Интерфейс | USB | ||||
| Условия эксплуатации: диапазон температуры окружающей среды, °C диапазон относительной влажности при температуре +25 °C, % | от+18 до +26 от 20 до 80 | ||||
| Средний срок службы, лет Наработка на отказ, ч | 10 30 000 | ||||
наносится на титульный лист эксплуатационной документации и на лицевую панель термостата установки в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка | RUV-2 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2302-0091-2016 | 1 экз. |
осуществляется по документу МП 2302-0091-2016 «Установки измерения вязкости автоматические RUV-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2016 года.
Основные средства поверки:
- государственные стандартные образцы вязкости типа ГСО 8586-2004 РЭВ-2, ГСО 8599-2004 РЭВ-1000, ГСО 8603-2004 РЭВ-10000 с погрешностью ±0,2 %;
- вискозиметр Штабингера SVM-3000 (для измерений в диапазоне температуры от минус 40 до плюс 15 °С), регистрационный номер 45144-10;
- преобразователь сигналов ТС и ТП «ТЕРКОН», регистрационный номер 23245-08,
- термометр сопротивления эталонный ЭТС-100 - рабочий эталон 3-го разряда по ГОСТ 8.558-2009, диапазон от 0,01 до 660,323 °С;
- эталонный платиновый термометр сопротивления ЭТС-100 - рабочий эталон 3-го разряда по ГОСТ 8.558-2009, диапазон от минус 196 до 0 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости;
ГОСТ Р 53708-2009 (АSТМ D 445) Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости;
ГОСТ 32500-2013 Нефтепродукты. Вычисление индекса вязкости по кинематической вязкости при температурах 40 (С) и 100 (С)
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы «Poulten, Selfe & Lee Ltd.», Великобритания
