Государственный реестр средств измерений

Преобразователи давления измерительные HM20-20/250-C-K35, 66483-17

66483-17
Преобразователи давления измерительные HM20-20/250-C-K35 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления в аналоговый выходной сигнал в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Документы
Карточка СИ
Номер в госреестре 66483-17
Наименование СИ Преобразователи давления измерительные
Обозначение типа СИ HM20-20/250-C-K35
Изготовитель "Bosch Rexroth AG", Германия
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Преобразователи давления измерительные HM20-20/250-C-K35 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления в аналоговый выходной сигнал в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).

Описание

Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня.

Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА, пропорциональный давлению.

Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.

Пломбирование преобразователей давления измерительных HM20-20/250-C-K35 не предусмотрено.

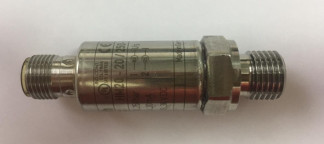

Общий вид преобразователей представлен на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1

Наименование характеристики

Значение

Диапазон измерений давления, бар (МПа)

от 0 до 250 (от 0 до 25)

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)

±0,5

Выходной сигнал, мА

от 4 до 20

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10° C, в долях от пределов допускаемой основной погрешности, %

±0,2

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106,7

Таблица 2

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

от 16 до 36

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +85 95

от 84 до 106,7

Габаритные размеры, мм, не более

-    длина

-    диаметр

65,9

18,8

Масса, г

45,2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом наклейки.

Комплектность

Преобразователь давления измерительный HM20-20/250-C-K35 Паспорт

24 шт. 24 экз.

Поверка

осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой МП-250 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация фирмы «Bosch Rexroth AG», Германия.

Зарегистрировано поверок 81
Поверителей 2
Актуальность данных 06.11.2024
