| Номер в госреестре | 66486-17 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | FTB-2 (Pro) |
| Изготовитель | "EXFO Inc.", Канада |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные FTB-2 (Pro) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений длины волны и проведения анализа оптического спектра, измерений поляризационной модовой (ПМД) и хроматической дисперсии (ХД), формирования цифрового измерительного сигнала с заданной тактовой частотой и измерений частоты на электрических и оптических интерфейсах, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах (в зависимости от модуля).
Принцип действия систем оптических измерительных FTB-2 (Pro) (далее по тексту -системы) с модулями FTB-7200х, FTB-7300х, FTB-7400х, FTB-7500х, FTB-7600x, FTBх-720С, FTBх-730С, FTBх-735С, FTBх-740С, FTBх-750С основан на зондировании волоконнооптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Принцип действия систем с модулями FTB-5230S, FTB-5240S основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Принцип действия систем с модулями FTB-5700 основан на зондировании волоконнооптической линии широкополосным оптическим излучением с изменяющимся состоянием поляризации и измерением времени задержки скорости распространения оптического излучения в волокне для каждой длины волны отраженного сигнала.
Принцип действия систем с модулями FTB-8805, FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100G, FTB-88100NGE, FTBx-88200NGE основан на воспроизведении встроенным генератором эталонной частоты, формировании цифровых сигналов с заданной тактовой частотой и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Поддержка сменными модулями тестовых функций указана в таблице 1.
Cистемы с модулями FTB-3930 представляют собой тестер оптический, который включает в себя порты измерителя оптической мощности и источник оптического излучения, выполненные в едином малогабаритном пластмассовом корпусе. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах. Серия FTB-3930 представлена моделями: FTB-3932, FTB-3932X, FTB-3933 со «стандартной» моделью лазерного одномодового источника излучения с длинами волн 1310 и 1550 нм; FTB-3932-4, FTB-3932X-4, FTB-3933-4 с лазерным одномодовым источником излучения «4» с длинами волн 1310, 1550 и 1625 нм; FTB-3932-5, FTB-3932X-5, FTB-3933-5 с лазерным одномодовым источником излучения «5» с длинами волн 1310, 1490 и 1550 нм. Также может присутствовать второй источник излучения - светодиодный многомодовый, модели 12C или 12D. Порт одномодового источника излучения используется также для измерений обратных потерь.
Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели базового блока FTB-2. Прибор состоит из базового блока и сменных модулей. Базовый блок может быть выполнен в двух конфигурациях: FTB-2 и FTB-2 Pro. FTB-2 отличается от FTB-2 Pro тем, что не поддерживает измерительные модули FTB-88100G, FTB-88100NGE, FTBx-88200NGE. Базовый блок может быть опционально оснащен встроенным измерителем оптической мощности.

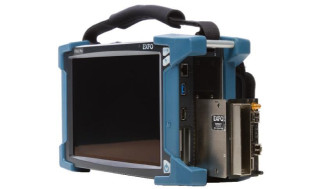

Общий вид систем оптических измерительных FTB-2 (Pro) представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака утверждения типа
| FTB-8805 | FTB-8830NGE | FTBx-8870 | FTBx-8880 | FTB-88100G | FTB-88100NGE | FTBx-88200NGE | |
| Электрические интерфейсы | |||||||
| E1 | + | - | + | + | - | - | - |
| E3 | + | - | - | + | - | - | - |
| STM-Ое | + | - | - | + | - | - | - |
| E4 | + | - | - | + | - | - | - |
| STM-^ | + | - | - | + | - | - | - |
| Ethernet 10М | - | + | + | + | - | + | + |
| Ethernet 100М | - | + | + | + | - | + | + |
| Ethernet 1000М | - | + | + | + | - | + | + |
| Оптические интерфейсы | |||||||
| STM-1 | - | + | + | + | - | + | + |
| STM-4 | - | + | + | + | - | + | + |
| STM-16 | - | + | + | + | - | + | + |
| STM-64 | - | + | + | + | - | + | + |
| STM-256 | - | - | - | - | + | + | - |
| Ethernet 100М | - | + | + | + | - | + | + |
| GigEthernet | - | + | + | + | - | + | + |
| 10GigEthernet | - | + | + | + | - | + | + |
| 40GigEthernet | - | - | - | - | + | + | + |
| 100GigEthernet | - | - | - | - | + | + | + |
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены на флеш-диске (64 или 128 Гбайт).
Метрологически значимая часть ПО располагается в аппаратной части системы. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части системы исключен конструктивно. В целях предотвращения вскрытия корпуса системы произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей системы может производиться только в аккредитованных сервис-центрах фирмы - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ToolBox X |
| Номер версии (идентификационный номер) ПО | 2.2 и выше |
| Цифровой идентификатор ПО | - |
приведены в таблицах 3 - 17.
| Таблица 3 - Метрологические характеристики систем со сменными модулями оптического реф | )лектометра серий FTB-7200х, Fr | S х 1 2 о О | |||||
| Модификация модуля оптического рефлектометра серий Б^-7200х, КГБх-720С | FTB-7200D-023b | FTB-7200D- 12CD-23B | FTB-7200D-12CD | FTBx-720C-SM1 | FTBx-720C-SM2 | FTBx-720C-Q1 | FTBx-720C-Q1- QUAD |
| Тип волокна | Одномодовое 9 /125 мкм | Многомодовое 50 /125; 62,5 /125 мкм Одномодовое 9 /125 мкм | Многомодовое 50 /125; 62,5 /125 мкм | Одномодовое 9 /125 мкм | Одномодовое 9 /125 мкм | Многомодовое 50 /125; 62,5 /125 мкм | Многомодовое 50 /125; 62,5 /125 мкм Одномодовое 9 /125 мкм |
| Рабочие длины волн, нм | (1310/1550)±20 | (850/1300/1310/ 1550)±20 | (850/1300)±20 | (1310/1550)±20 | (1310/1550)±20; 1625±10 (с фильтром) | (850/1300)±20 | (850/1300/1310/ 1550)±20 |
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов)*, дБ | При длительности импульса 20 мкс: 36 /34 | При длительности импульса 1 мкс (850/ 1300 нм): 27/26. При длительности импульса 20 мкс (1310/1550 нм): 36 /34 | При длительности импульса 1 мкс: 27 /26 | При длительности импульса 20 мкс: 34/33 | При длительности импульса 20 мкс: 34 /33/33 | При длительности импульса 1 мкс: 25/27 | При длительности импульса 1 мкс (850/ 1300 нм): 25/27. При длительности импульса 20 мкс (1310/ 1550 нм): 34/ 33 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 4,5 / 5 1 / 1 | 3 / 4 / 4,5 / 5 1 / 1 / 1 / 1 | 3 / 4 1 / 1 | 3 / 3 0,7 / 0,7 | 3 / 3 / 3 0,7 / 0,7 / 0,7 | 3 / 3 0,6 / 0,6 | 3 / 3 / 3 / 3 0,6 / 0,6 / 0,7 / 0,7 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | - на длинах волн 850 /1300 нм: 5; 10; 30; 100; 275; 1000; - на длинах волн 1310 /1550 нм: 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | 5; 10; 30; 100; 275; 1000 | 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | - на длинах волн 850/1300 нм: 5; 10; 30; 100; 275; 1000 | - на длинах волн 850/1300 нм: 5; 10; 30; 100; 275; 1000; - на длинах волн 1310/1550 нм: 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 |
| Модификация модуля оптического рефлектометра серий КГБ-7200х, КГБх-720С | FTB-7200D-023E | FTB-7200D- 12CD-23B | FTB-7200D-12CD | FTBx-720C-SM 1 | FTBx-720C-SM2 | FTBx-720C-Q1 | FTBx-720C-Q1- QUAD |
| Диапазоны измеряемых длин,км | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 | - на длинах волн 850 /1300 нм: 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; - на длинах волн 1310/1550 нм: 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 | 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 | 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 | - на длинах волн 850 /1300 нм: 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 км; - на длинах волн 1310/1550 нм: 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ±(0,75 + 2,5 10-5 L+5) ** | ||||||
| * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||||
| Модификация модуля оптического рефлектометра серии KI'B-7300\ | Б^-7300Е- 023В | FTB-7300Е-000- 04В | FTB-7300Е- 034B | FTB-7300Е- 234B | FTB-7300Е- 236B | FTB-7300Е- 023В-04В | FTB-7300Е- 023В-08В |
| Тип волокна | Одномодовое 9/125 мкм | ||||||
| Рабочие длины волн, нм | (1310/1550)±20 | 1625±10 (с фильтром) | 1550±20; 1625±10 | (1310/1550)±20 1625±10 | (1310/1550)±20 1490±10 | (1310/1550)±20 1625±10 (с фильтром) | (1310/1550)±20 1650±7 (с фильтром) |
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ | 39 / 37 | 39 | 37 / 39 | 39 /37 / 39 | 39 /37 / 35 | 39 / 37 / 39 | 39 / 37 / 37 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 4 / 4,5 0,8 / 0,8 | 4,5 0,8 | 4,5 / 4,5 0,8 / 0,8 | 4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 | 4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 | 4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 | 4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | ||||||
| Диапазоны измеряемых длин, км | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ±(0,75+10"5-L+5)** | ||||||
| * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||||
FTB-7600х
| Модификация модуля оптического рефлектометра серий FTБ-7400х, KIB-7500\, FTB-7600n | FTB-7400B- 0023В | FTB-7400B- 0234В | FTB-7400B- 2347В | FTB-7500B- 0023В | FTB-7500B- 0034В | FTB-7600B- 023B | FTB-7600Е-034В |
| Тип волокна | Одномодовое 9/125 мкм | ||||||
| Рабочие длины волн, нм | (1310/155 0)±20 | (1310/1550)±20; 1625±10 | (1310/1550)±20; 1383±1; 1625±10 | (1310/1550)±20; | 1550±20; 1625±10 | (1310/1550)±20 | 1550±20; 1625±10 |
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ | 42 /41 | 42 /41/41 | 42/41/40/41 | 45/45 | 45/45 | 50 /50 | 50 /48 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 4 /4,5 0,8 /0,8 | 4 /4,5/4,5 0,8 /0,8 | 4 /4,5 /4 /4,5 0,8 /0,8 | 4/4,5 0,8 /0,8 | 4,5 /4,5 0,8 /0,8 | 5 /5 1 /1,5 | 5 /5 1,5 /1 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | ||||||
| Диапазоны измерений длины, км | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ±(0,75+10"5-L+5)** | ||||||
| * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||||
| Модификация модуля оптического рефлектометра серии КШх-730С | FTBх-730С-SM 1 | FTBх-730С-SM3 | FTBх-730С-SM6 | FTBх-730С-SM7 | FTBх-730С-SM8 | |
| Тип волокна | Одномодовое 9/125 мкм | |||||
| Рабочие длины волн, нм | (1310/1550)±20 | (1310/1550)±20; 1625±10 (с фильтром) | (1310/1550)±20; 1625±10 | 1625±10 (с фильтром) | 1650±5 (с фильтром) | (1310/1550)±20 1650±5 (с фильтром) |
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ | 37 / 36 | 37 / 36 / 37 | 37 / 36 / 37 | 37 | 37 | 37 / 36 / 37 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 2,5 / 2,5 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 | 2,5 0,6 | 2,5 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | |||||
| Диапазоны измеряемых длин, км | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | |||||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | |||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ± (0,75+2,5 10"5L+ 5)** | |||||
| * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | ||||||
FTBх-750С
| Модификация модуля оптического рефлектометра серии КШх-735С, Б^х-740С, FTBх-750С | FTBх-735С- SM1 | КГБх-735С- SM2 | ктех^С- SM3 | FTBх-735С- SM4 | FTBх-740С-DWC | FTBх-750С- SM1 | FTBх-750С- SM3 |
| Тип волокна | Одномодовое 9/125 мкм | ||||||
| Рабочие длины волн, нм | (1310/1550)±20 | (1310/1550)±20; 1625±10 (с фильтром) | (1310/1550)±20; 1625±10 | (1310/1490/ 1550)± 20 | Перестраиваемые в диапазоне от 1528,77 до 1563,86 | (1310/1550)±20 | (1310/1550)±20 1625±10 |
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ | 40 / 39 | 40 / 39 / 39 | 40 / 39 / 39 | 40 /39/39 | 40 | 44 / 44 | 43 / 43 / 43 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 2,5 / 2,5 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 | 4 0,8 | 2,5 / 2,5 0,6 / 0,6 | 2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | ||||||
| Диапазоны измеряемых длин, км | 0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ± (0,75+2,5- 10"5L + 5)** | ||||||
| * Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||||
| FTB-5240S/S-P | FTB-5230S/S-0CA | |
| Тип используемого волокна | одномодовое, 9/125 мкм | |
| Диапазон измерений длины волны, нм | от 1250 до 1650 | |
| Пределы допускаемой абсолютной погрешности измерений длины волны, нм | ±0,05 | |
| Максимальная разрешающая способность по шкале длин волн, нм | 0,065 | 0,100 |
| Диапазон отображаемого значения уровня средней мощности излучения, дБм1) | от +18 до -80 от +23 до -70 (с опцией HPW2)) | от +23 до -65 |
| Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения3), дБ | ±0,5 | ±0,6 |
| 1 (дБм) обозначает (дБ) относительно 1 мВт 2) Опция порта высокой мощности 3) На длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм. | ||
Таблица 9 - Метрологические характеристики систем со сменными модулями анализатора ХД/ПМД FTB-5700_
| Рабочий спектральный диапазон, нм | от 1475 до 1626 |
| Пределы допускаемой абсолютной погрешности измерений ХД (на длине волны 1550 нм, при длине оптического волокна типа G.652 до 100 км), пс/нм | ±10 |
| Диапазон измерений ПМД (для оптического волокна длиной >100 м, в диапазоне длин волн от 1500 до 1575 нм), пс | от 0,1 до 20,0 |
| Пределы допускаемой абсолютной погрешности измерений ПМД в диапазоне длин волн от 1500 до 1575 нм (для ПМД с сильной связью мод), пс | ±(0,05D+0,2); D - измеренная ПМД, пс |
| Диапазон измерений длины (расстояния), км | от 0,1 до 120,0 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | ±(0,01+0,01L), L- измеренная длина, м |
Таблица 10 - Метрологические характеристики систем со сменными модулями анализатора
| цифровых линий связи FTB-8805, FTBx-8870 (в части с | функционала E1/2M), FTBx-8880 |
| Электрические интерфейсы P | DH/SDH |
| Номинальные значения тактовой частоты формируе- | |
| мых сигналов, МГц: | |
| - E1/2M (RJ-48C), E1/2M (BNC) | 2,048 |
| - E3/34M | 34,368 |
| - STM-0e/52M | 51,840 |
| - E4/140M | 139,264 |
| - STM-1e/155M | 155,520 |
| Пределы допускаемой относительной погрешности | ±4,6-10-6 |
| установки тактовой частоты формируемых сигналов |
| Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика | ±100-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты | ±4,6-10-6 |
| Номинальные значения амплитуды формируемых сигналов, В: - E1/2M (RJ-48C) | 3,00 (при нагрузке 120 Ом) |
| - E1/2M (BNC) | 2,37 (при нагрузке 75 Ом) |
| - E3/34M | 1,00 |
| - E4/140M | 1,00 |
| - STM-1e/155M | 0,50 |
| Пределы допускаемого отклонения установки амплитуды формируемых сигналов, % | ±10 |
| Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) | 244,000 |
| - E3/34M | 14,550 |
| - E4/140M | 3,590 |
| - STM-1e/155M | 3,216 |
| Пределы допускаемого отклонения установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) | ±25,00 |
| - E3/34M | ±2,45 |
| - E4/140M | ±0,10 |
| - STM-1e/155M | ±0,10 |
Таблица 11 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100NGE, FTBx-88200NGE
| Оптические интерфейсы SDH (интерфейсы до 10 G) | |
| Номинальные тактовые частоты передатчика - STM-0 - STM-1 - STM-4 - STM-16 - STM-64 | 51,84000 МГц; 155,52000 МГц; 622,08000 МГц; 2,48832 ГГц; 9,95328 ГГц |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика | ±100-10-6 |
| Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика | ±50-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ±2 |
| Электрические интерфейсы Ethernet | |
| Номинальные тактовые частоты передатчика - 10 Base-T - 100 Base-T - 1000 Base-T | 10 МГц; 125 МГц; 1 ГГц |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала* | ±4,6-10-6 |
| Оптические интерфейсы Ethernet (интерфейсы до 10 G) | |
| Номинальные тактовые частоты передатчика | 125 МГц; 1,2500; 9,9530; 10,3125 ГГц |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала | ±4,6-10-6 |
| * Не нормируется для номинальной тактовой частоты передатчика 10 МГц. | |
Таблица 12 - Метрологические характеристики приемопередатчиков систем со сменными модулями анализатора цифровых линий связи FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100NGE, FTBx-88200NGE (интерфейсы до 10 G)_
| Тип приемопере датчиков | Тип интерфейса | Номинальная рабочая длина волны, нм | Уровень выходной мощности передатчика, дБм | Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) либо минимальная чувствительность приемника, дБм |
| FTB-8190 | STM-1 | 1310 | от -20 до 0 | от -23 до -10 |
| STM-4 | от -5 до 0 | от -22 до 0 | ||
| STM-16 | от -5 до 0 | от -18 до 0 | ||
| 1000 BASE-LX | от -9 до -3 | -22 | ||
| FTB-8191 | STM-1 | 1310 | от -2 до +3 | от -30 до -15 |
| STM-4 | от -2 до +3 | от -27 до -9 | ||
| STM-16 | от -2 до +3 | от -27 до -9 | ||
| FTB-8192 | STM-1 | 1550 | от -2 до +3 | от -30 до -15 |
| STM-4 | от -2 до +3 | от -29 до -9 | ||
| STM-16 | от -2 до +3 | от -28 до -9 | ||
| 1000 BASE-ZX | от 0 до -5 | -22 | ||
| FTB-8193 | STM-1 | 1550 | от -5 до 0 | от -23 до -10 |
| STM-4 | от -5 до 0 | от -22 до 0 | ||
| STM-16 | от -5 до 0 | от -18 до 0 |
| Тип приемопере датчиков | Тип интерфейса | Номинальная рабочая длина волны, нм | Уровень выходной мощности передатчика, дБм | Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) либо минимальная чувствительность приемника, дБм |
| FTB-85910 | STM-0, 100 BASE-FX | 1310 | от -20 до -15 | -31 |
| FTB-85911 | 100 BASE-LX | 1310 | от -15 до -8 | -28 |
| FTB-8596 | 1000 BASE-BX10-D | на передаче 1490; на приеме 1310 | от -9 до -3 | -20 |
| FTB-8597 | 1000 BASE-BX10-U | на передаче 1310; на приеме 1490 | от -9 до -3 | -20 |
| FTB-8690 | 10G BASE-SR/ SW | 850 | от -5 до -1 | от -11 до 0 |
| FTB-8691 | 10G BASE-LR/ LW | 1310 | от -8 до 0 | от -14 до 0 |
| FTB-8692 | 10G BASE-ER/ EW | 1550 | от -4 до +4 | от -15 до -1 |
| FTB-8693 | STM-64/OTU2 | 1310 | от -6 до -1 | от -11 до 0 |
| FTB-8694 | 1550 | от -4 до +4 | от -15 до -1 | |
| FTB-8695 | 1550 | от 0 до +4 | от -24 до -7 | |
| FTB-85900* | 10GBASE- SR/SW | 850 | от -5 до -1 | от -11 до 0 |
| FTB-85901* | 10G BASE-LR/ LW | 1550 | от -6 до 0 | от -12 до 0 |
| FTB-85902* | 10G BASE-ER/ EW | 1550 | от -1 до +2 | от -16 до -1 |
| FTB-81900* | STM-64/OTU2 | 1310 | от -6 до -1 | от -13 до 0 |
| FTB-81901* | 1550 | от -1 до +2 | от -15 до -1 | |
| FTB-81902* | 1550 | от 0 до +4 | от -22 до -7 | |
| * Интерфейс поддерживается только модулями FTB-8830NGE, FTB-881 | 100NGE | |||
Таблица 13 - Метрологические характеристики систем со сменными модулями анализаторов цифровых линий связи FTB-88100G, FTB-88100NGE, FTBx-88200NGE (интерфейсы 40 и 100 G)
| Наименование характеристики | Значение |
| Система оптическая измерительная FTB-2 Pro при ее комплектовании модулем FTB-88100G | |
| Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, справочное значение, Гбит/с | 41,250 (на интерфейсе 40G) и 103,125 (на интерфейсе 100G) |
| Наименование характеристики | Значение |
| Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: - для FTB-85951, FTB-85953 | от 1521,00 до 1597,00 |
| - для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 | от 1294,53 до 1310,19 |
| - для FTB-85956 | от 1264,50 до 1337,50 |
| - для FTB-85960 | от 1530,00 до 1565,00 |
| - для CFP2-85974 | от 840,00 до 860,00 |
| Уровень выходной мощности на каждой спектральной линии, дБм: - для FTB-85951 | от -5,8 до +3,5 |
| - для FTB-85953 | от -6,9 до +3,5 |
| - для FTB-85955, FTB-85958 | от -2,5 до +2,9 |
| - для FTB-85956 | от -2,3 до +2,3 |
| - для FTB-859601 | от 0 до +3,0 |
| - для CFP2-85974 | от -7,6 до -1,0 |
| - для CFP2-85975 | от -2,5 до +2,9 |
| - для CFP2-85978 | от -4,3 до +4,5 |
| Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: - для FTB-85951 | от -10,8 до +3,5 |
| - для FTB-85953 | от -9,5 до +3,5 |
| - для FTB-85955 | от -10,3 до +4,5 |
| - для FTB-85956 | от -13,7 до +2,3 |
| - для FTB-85958 | от -8,8 до +2,9 |
| - для FTB-85960 | от -7,0 до +3,0 |
| - для CFP2-85974 | от -9,5 до +2,4 |
| - для CFP2-85975 | от -2,5 до +2,9 |
| - для CFP2-85978 | от -10,6 до +4,5 |
| Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения, дБ | ±2 |
| Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц: - для интерфейса CFP2-85974 | 10,31250 |
| - для интерфейса FTB-85951, FTB-85953, CFP2-85975, CFP2-85978 | 10,31250 / 11,18100 |
| - для интерфейса FTB-85955, FTB-85958 | 25,78125 / 27,95249 |
| - для интерфейса FTB-85956 | 10,31250/10,75460/11,14270/11,14580 |
| - для интерфейса FTB-85957 | 25,78125 |
| - для интерфейса FTB-85960 | 39,80000 |
| Диапазон допускаемого отклонения тактовой частоты входного сигнала | ±100-10-6 |
| Наименование характеристики | Значение |
| Сдвиг тактовой частоты передатчика от номинальных тактовых частот на одной спектральной линии в передающем канале | ±50-10-6 |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала | ±4,6-10-6 |
| Система оптическая измерительная FTB-2 Pro при ее комплектовании модулем | |
| FTB-88100NGE, FTBx-88200NGE | |
| С использованием интерфейса типа CFP или CFP2 | |
| Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, | 41,250 (на интерфейсе 40G) и |
| справочное значение, Гбит/с | 103,125 (на интерфейсе 100G) |
| Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: - для FTB-85951, FTB-85953 | от 1521,00 до 1597,00 |
| - для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 | от 1294,53 до 1310,19 |
| - для FTB-85956 | от 1264,50 до 1337,50 |
| - для FTB-85960 | от 1530,00 до 1565,00 |
| - для CFP2-85974 | от 840,00 до 860,00 |
| Уровень выходной мощности на каждой спектральной линии, дБм: - для FTB-85951 | от -5,8 до +3,5 |
| - для FTB-85953 | от -6,9 до +3,5 |
| - для FTB-85955, FTB-85958 | от -2,5 до +2,9 |
| - для FTB-85956 | от -2,3 до +2,3 |
| - для FTB-85960 | от 0 до +3,0 |
| - для CFP2-85974 | от -7,6 до -1,0 |
| - для CFP2-85975 | от -2,5 до +2,9 |
| - для CFP2-85978 | от -4,3 до +4,5 |
| Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: - для FTB-85951 | от -10,8 до +3,5 |
| - для FTB-85953 | от -9,5 до +3,5 |
| - для FTB-85955 | от -10,3 до +4,5 |
| - для FTB-85956 | от -13,7 до +2,3 |
| - для FTB-85958 | от -8,8 до +2,9 |
| - для FTB-85960 | от -7,0 до +3,0 |
| - для CFP2-85974 | от -9,5 до +2,4 |
| - для CFP2-85975 | от -2,5 до +2,9 |
| - для CFP2-85978 | от -10,6 до +4,5 |
| Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения, дБ | ±2 |
| Наименование характеристики | Значение |
| Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц: - для интерфейса CFP2-85974 - для интерфейса FTB-85951, FTB-85953, CFP2-85975, CFP2-85978 - для интерфейса FTB-85955, FTB-85958 - для интерфейса FTB-85956 - для интерфейса FTB-85957 - для интерфейса FTB-85960 | 10,31250 10,31250 / 11,18100 25,78125 / 27,95249 10,31250/10,75460/11,14270/11,14580 25,78125 39,80000 |
| Диапазон допускаемого отклонения тактовой частоты входного сигнала | ±100-10-6 |
| Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика | ±50-10-6 |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала | ±4,6-10-6 |
Таблица 14 - Метрологические характеристики систем со сменными модулями универсального тестового модуля FTB-3930 (в части измерителей оптической мощности)_
| Наименование характеристики | Значение характеристики для модулей | |||
| FTB-3932, FTB-3932-4, FTB-3932-5, FTB-3932-12C, FTB-3932-12D | FTB-3932X, FTB-3932X-4, FTB-3932X-5, FTB-3932X-12C, FTB-3932X-12D | FTB-3933, FTB-3933-4, FTB-3933-5, FTB-3933-12C, FTB-3933-12D | ||
| Рабочий диапазон длин волн, нм | от 800 до 1650 | |||
| Диапазон измерений уровня оптической мощности, дБм, в диапазоне длин волн, нм | от 800 до 1200 включ. | от -60 до +10 | от -55 до +20 | от -65 до +6 |
| св. 1200 до 1650 включ. | от -65 до +10 | от -55 до +20 | от -70 до +6 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ± (0,3 * 04] * | ± (0'3+X ] | • (" * ¥) | |
| Длины волн градуировки, нм | 850, 1300, 1310, 1490, 1550, 1625 | |||
| Диапазон измерений уровня обратных потерь, дБ | от 0 до 50 | |||
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ±1,0 | |||
| * Здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1P+6, где P -измеренное значение уровня мощности в дБм | ||||
| Характеристика | Модель | ||||
| FTB-3932, FTB-3932X, FTB-3933 | FTB-3932-4, FTB-3932X- 4, FTB-3933-4 | FTB-3932-5, FTB-3932X- 5, FTB-3933-5 | FTB-3932-12C, FTB-3932X-12C, FTB-3933-12C | FTB-3932-12D, FTB-3932X-12D, FTB-3933-12D | |
| Длины волн излучения, нм | 1310±20 1550±20 | 1310±20 1550±20 1625±10 | 1310±20 1490±10 1550±20 | 850±25 1325±25 | 850±25 1325±25 |
| Уровень мощности в непрерывном режиме, дБм, не менее | -1 | -7 | -7 | -27 | -21 |
| Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более | ±0,05 | ||||
Таблица 16 - Метрологические характеристики встроенных измерителей средней мощности оптического излучения систем_
| Наименование характеристики | Значение характеристики |
| Длины волн градуировки, мкм | 850, 1300, 1310, 1490, 1550, 1625 |
| Диапазон измерений уровня оптической мощности, дБм | от -50 до +27 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (на длинах волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм), дБ | * (0->+A) |
Таблица 17 - Основные технические характеристики систем
| Наименование характеристики | Значение |
| Электропитание осуществляется от сети переменного тока через блок питания: - напряжением, В | 220±20 |
| - частотой, Гц | 55±5 |
| Габаритные размеры, мм, не более - высота | 199 |
| - ширина | 333 |
| - глубина | 119 |
| Масса платформы без учета аккумуляторов и модулей, кг, не более | 3 |
| Условия эксплуатации: Температура окружающей среды, °С | от 0 до +50 |
| Относительная влажность воздуха (без конденсата), %, не более | 95 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса систем методом наклеивания.
Таблица 18 - Комплектность средства измерений
| Наименование | Количество |
| Система оптическая измерительная FTB-2 (Pro) | 1 шт. |
| Сменный модуль* | 1 или 2 шт. |
| Сетевой адаптер | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| * Поставляется по требованию заказчика. | |
осуществляется по документу МП 049.Ф3-16 «Государственная система обеспечения единства измерений. Системы оптические измерительные FTB-2 (Pro). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 12 декабря 2016 года.
Основные средства поверки:
1 Государственный рабочий эталон единицы средней мощности оптического излучения
11 2
в волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм.
Основные метрологические характеристики:
11 2
Диапазон измеряемой средней мощности оптического излучения: от 10 до 10 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников): 632,8; 840 - 860; 1064; 1300 - 1320; 1540 - 1560; 1485 - 1495; 1620 - 1630 нм. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах
113 3
волн градуировки в диапазоне от 10 до 210 включительно: ±2,5 %; в диапазоне от 10" до 10-2 Вт включительно: ±3,5 %. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5 %.
2 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600 км и от 0,5 до 20,0 дБ.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 500 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ±(0,15 +5 10-6L) м, где L -воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения от 0,5 до 40 дБ, пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения: ±0,015А, где А - измеряемое ослабление, дБ.
3 Осциллограф цифровой запоминающий WaveSurfer 422 Основные метрологические характеристики:
Полоса пропускания 200 МГц. Диапазон коэффициента отклонения: от 1 мВ/дел
до 1 В/дел (на нагрузке 50 Ом), от 1 мВ/дел до 10 В/дел (на нагрузке 1 Мом). Пределы допус-
-2 -2
каемого значения абсолютной погрешности измерений напряжения: ±(1,5*10 -U+0,5-10 ^8-K0), где U - измеряемое напряжение, K - установленный коэффициент отклонения.
4 Государственный рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм.
Основные метрологические характеристики:
Длины волн лазерных источников излучения 1310±10, 1550±10, 1625±10 нм. Ширина спектра по уровню 0,5 (для 1550 нм) не более 1 пм. Средняя мощность оптического излучения не менее 1 мВт. Характеристики источника излучения на основе суперлюминесцентного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона): средняя мощность оптического излучения не менее 50 мкВт, рабочий спектральный диапазон линий поглощения от 1510 до 1540 нм, пределы допускаемой относительной погрешности определения длин волн: ±5 10-6 отн.ед.
5 Государственный рабочий эталон единицы хроматической дисперсии в диапазоне воспроизведения от минус 350 до плюс 350 пс/нм.
Основные метрологические характеристики:
Рабочие длины волн от 1260 до 1650 нм. Диапазон воспроизведения единицы ХД: от минус 350 пс/нм до плюс 350 пс/нм. Границы допускаемой основной погрешности при воспроизведении единицы ХД: ± 1 пс/нм.
6 Государственный рабочий эталон единицы поляризационной модовой дисперсии в диапазоне воспроизведения от 0,05 до 120 пс.
Основные метрологические характеристики:
Рабочие диапазоны длин волн: 1310±10, 1550±10 нм. Диапазон воспроизведения единицы ПМД: от 0,05 до 120 пс. Границы допускаемой основной погрешности при воспроизведении единицы ПМД: ± (0,012 пс + 0,005-А), где А - значение ПМД.
7 Система оптическая измерительная FTB-500 с модулем оптического анализатора спектра FTB-5240.
Основные метрологические характеристики:
Диапазон измерений длины волны: от 1250 до 1650 нм. Пределы допускаемой абсолютной погрешности измерений длины волны: ±0,05 нм. Диапазон отображаемого значения уровня средней мощности излучения: от плюс 18 до минус 75 дБм. Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения (на длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм): ±0,4 дБ.
8 Частотомер универсальный CNT-90XL.
Основные метрологические характеристики:
Диапазон измеряемых частот: от 200 МГц до 40 ГГц.
Пределы допускаемой относительной погрешности измерений частоты при работе от внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс 210 .
9 Осциллограф 86100D с модулем 83496В.
Основные метрологические характеристики:
Тип каналов: дифференциальный и несимметричный электрический, одномодовый и многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 200). Выходное напряжение восстановленного сигнала на передней панели от 220 мВ до 1 В.
10 Генератор импульсов Г5-85
Основные метрологические характеристики:
Диапазон частот от 3 кГц до 1 ГГц. Выходное напряжение от 0,2 до 2,0 В при Rн=50 Ом. Регулируемая длительность основных импульсов от 1 нс до 200 мкс. Нерегулируемая длительность основных импульсов от 0,5 до 1 нс.
11 Государственный рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 нм.
Основные метрологические характеристики:
Диапазон измерений обратных потерь от 5 до 50 дБ. Длины волн калибровки (длины волн источника), фиксированные в диапазонах: от 1300 до 1320, от 1540 до 1560 нм. Пределы допускаемой абсолютной погрешности измерений обратных потерь: ±0,5 дБ.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы, как показано на рисунке 2.
Нормативные документы, устанавливающие требования к системам оптическим измерительным FTB-2 (Pro)
1 ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
2 ГОСТ Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
3 ГОСТ Р 50.2.083-2013 «Государственная система обеспечения единства измерений. Средства измерений хроматической дисперсии в волоконно-оптических системах передачи. Методика поверки».
4 ГОСТ Р 50.2.086-2013 «Государственная система обеспечения единства измерений. Средства измерений поляризационной модовой дисперсии в волоконно-оптических системах передачи. Методика поверки».
5 ГОСТ Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки»
6 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
| Зарегистрировано поверок | 416 |
| Поверителей | 21 |
| Актуальность данных | 21.11.2024 |
