| Номер в госреестре | 66490-17 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | ТИМОС-ДА-В, ТИМОС-ДИ-В, ТИМОС-ДД-В, ТИМОС-ДА/Г-В, ТИМОС-ДИ/Г-В |
| Изготовитель | Акционерное общество «ТИМОС» (АО «ТИМОС»), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления ТИМОС-ДА-В, ТИМОС-ДИ-В, ТИМОС-ДД-В, ТИМОС-ДА/Г-В, ТИМОС-ДИ/Г-В (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления и разности давлений нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока или в цифровой сигнал.
Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал. Дополнительно преобразователи могут быть оснащены интерфейсом RS 485.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.
Преобразователи имеют вид взрывозащиты 1Бхё11СТ5Х или 0ExiallCT5X согласно ГОСТ 30852.0-2002. Преобразователи с маркировкой 1Eхd11CT5Х могут применяться во взрывоопасных зонах 1 и 2 по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории ПС групп Т1-Т5 по классификации ГОСТ 30852.5-2002. Преобразователи с маркировкой 0ExiallCT5X имеют вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 30852.10-2002 и могут применяться во взрывоопасных зонах 0, 1 и 2 по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории ПС групп Т1-Т5 по классификации ГОСТ 30852.5-2002.
Преобразователи ТИМОС-ДА-В предназначены для измерений абсолютного давления, ТИМОС-ДА/Г-В и ТИМОС-ДИ/Г-В - для измерений гидростатического давления (уровня), ТИМОС-ДИ-В - для измерений избыточного давления, ТИМОС-ДД-В - для измерений дифференциального давления. В каждой из этих модификаций выпускаются приборы с различными верхними пределами измерений, допускаемой основной приведенной погрешностью и вариантами исполнения корпусов.
Пломбировка корпуса преобразователя не предусмотрена.

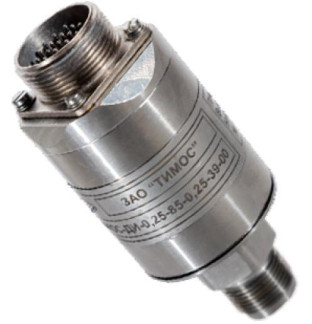

Внешний вид преобразователей приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей
отсутствует.
Таблица 1 - Наименования модификаций преобразователей, пределы измерений, пределы допускаемой основной приведенной погрешности_
| Модификация | Верхние пределы измерений из ряда по ГОСТ 22520, МПа | Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений |
| ТИМОС-ДА-В ТИМОС-ДА/Г-В | от 0,04 до 40 | ±0,25; ±0,5; ±1 |
| ТИМОС-ДИ-В ТИМОС-ДИ/Г-В | от 0,01 до 40 | ±0,25; ±0,5; ±1 |
| ТИМОС-ДД-В | от 0,01 до 1,0 | ±0,25; ±0,5; ±1 |
Таблица 2 - Масса и габаритные размеры преобразователей
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | диаметр | высота | ||
| ТИМОС-ДА-В, ТИМОС-ДИ-В | 117 | 049 | - | 0,6 |
| ТИМОС-ДА/Г-В, ТИМОС-ДИ/Г-В | 179 | 059,5 | - | 2,4 |
| ТИМОС-ДД-В | 137 | 069 | 126 | 2,2 |
| Наименование характеристики | Значение |
| Вариация выходного сигнала, % | g |
| Выходной сигнал мА цифровой интерфейс | от 4 до 20 RS485 |
| Предельно допустимое давление, % от верхнего предела измерений | 150 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной температуры (от +18 до +22) °С на каждые 10 °С, % | ±0,25 (для у=±0,25 %) ±0,45 (для у=±0,5 %) ±0,60 (для y=±1,0 %) |
| Пределы дополнительной погрешности, вызванной воздействием внешнего магнитного поля, %, не более | 0,5g |
| Напряжение питания постоянного тока, В | от 16 до 36 |
| Потребляемая мощность, В • А, не более | 1,5 |
| Время технической готовности, ч, не более | 0,5 |
| Средняя наработка до метрологического отказа, ч | 60000 (для нейтральных сред) 40000 (для агрессивных сред) |
| Средний срок службы, лет | 5 (для нейтральных сред) 1 (для агрессивных сред) |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | от -40 до +100 от 84 до 106,7 до 100 |
наносится на шильдик преобразователя фотохимическим или иным методом, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
| Наименование частей | Кол-во |
| Преобразователь | 1 шт. |
| Потребительская тара | 1 шт. |
| Паспорт (в соответствии с таблицей 5) | 1 экз. |
| Руководство по эксплуатации (в соответствии с таблицей 5) | 1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
Таблица 5 - Эксплуатационная документация преобразователей
| Преобразователи | Обозначение паспорта | Обозначение руководства по эксплуатации |
| ТИМОС-ДА-В | СД2.832.087 ПС | СД2.832.085 РЭ |
| ТИМОС-ДА/Г-В | СД2.832.085 ПС | |
| ТИМОС-ДИ-В | СД2.832.088 ПС | СД2.832.084 РЭ |
| ТИМОС-ДИ/Г-В | СД2.832.084 ПС | |
| ТИМОС-ДД-В | СД2.832.086 ПС | СД2.832.086 РЭ |
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Калибратор Метран 501-ПКД-Р (регистрационный номер 22307-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1 -106 Па
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки
