| Номер в госреестре | 66491-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | ТРИТОН-С |
| Изготовитель | ООО Компания "Систем Учета и Промышленной Автоматизации" (СУПРА), г.Кемерово; ООО "ЭТАЛОН", г.Кемерово |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия ТРИТОН-С предназначены для измерений массы транспортных средств и различных грузов.
Принцип действия весов неавтоматического действия ТРИТОН-С основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза.
Весы неавтоматического действия ТРИТОН-С состоят из грузоприёмного устройства (далее - ГПУ), индикатора (индикаторов), электрических соединительных кабелей и персонального компьютера (далее - ПК) с программным обеспечением (далее - ПО). ГПУ весов представляет собой одну или несколько секций. Нагрузка от находящегося на ГПУ груза передаётся через весовую платформу на датчики, которые вырабатывают электрический сигнал, суммируемый в клеммных коробках. Данный сигнал передаётся в индикатор (индикаторы), где обрабатывается и выдаёт результат взвешивания на цифровое табло индикатора (индикаторов). При модификации весов, включающей более одного индикатора, обязательно используется ПК с установленным ПО АПК «Весы статические», где осуществляется окончательная обработка измерений, хранение информации и формирование отчётных форм.
В весах используются датчики весоизмерительные тензорезисторные типа С модификации С16А и С 16i (регистрационный № 60480-15, производство Фирма "Hottinger Baldwin Messtechnik GmbH", Германия) или типа WBK (регистрационный № 56685-14, производство Фирма "CAS Corporation", Корея) или типа DSB2 (регистрационный № 56675-14, производство Фирма "CAS Corporation", Корея) или типа Column модификации BM14G (регистрационный № 55371-13, производство Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай) или типа ZS модификации ZSFY (регистрационный № 57674-14, производство Фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай) и индикаторы типа приборы весоизмерительные WE, модификации WE2110 или WE2111 (госреестр № 61808-15, производство фирмы «Hottinger Baldwin Messtechnik GmbH», Германия) или типа приборы весоизмерительные CI, модификации CI-6000A (госреестр № 50968-12, производство фирмы «CAS Corporation Ltd», Республика Корея) или типа приборы весоизмерительные VT200 или VT220 фирмы «Vishay Transducers Ltd», Израиль. Индикаторы находятся в помещении.
Весы неавтоматического действия ТРИТОН-С выпускаются в нескольких модификациях и имеют следующие обозначения:
ТРИТОН-С ^ax]/[ 1 ]-[ 2 ] / [ 3 ] где:
ТРИТОН-С - тип весов;
Max - максимальная нагрузка: 30; 40; 60; 80; 100; 150; 250 т
1 - количество платформ: 1; 2; 3; 4
2 - тип весоизмерительного датчика: С16А, C16i, BM14G, WBK, DSB, ZSFY
3 - тип индикатора: WE -WE2110, WE2111; CI - CI-6000A; VT- VT220, VT200
Модификации весов отличаются максимальными нагрузками, типом датчиков и индикаторов, количеством и размерами весовых платформ, массой ГПУ и другими характеристиками, параметры которых приведены в таблице 2.

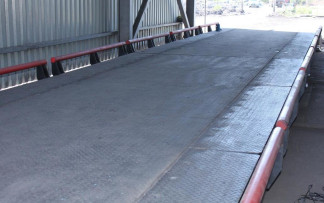

Общий вид весов неавтоматического действия модификации ТРИТОН-С представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
WE2111 тыльная сторона
ПО СИ представлено встроенным и метрологически значимым ПО индикаторов WE2110, WE2111, CI-6000A, VT220 и VT200 и автономным ПО АПК «Весы статические».
Метрологически значимый модуль встроенного ПО индикаторов имеет недоступный для считывания и записи исполняемый код. Идентификационным признаком ПО индикаторов служит номер версии, который отображается на дисплее при включении индикатора или по запросу в режиме тестирования.
Для защиты от несанкционированного доступа и изменения параметров настройки и юстировки индикаторов пломбируется переключатель режимов настройки.
ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.
В автономном ПО «APCScales.exe» метрологически значимая часть идентифицируется по номеру версии и контрольной сумме, которые отображаются на стартовом окне при запуске ПО, содержится в электронном ключе APCScales.lib и защищена от преднамеренных и непреднамеренных изменений путём запрета считывания и записи данных в электронный ключ.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Уровень защиты автономного ПО АПК «Весы статические» «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||||
| WE2110 | WE2111 | CI-6000A | VT200, VT220 | ПО АПК «Весы статические» | |
| Идентификационное наименование ПО | _ | _ | CI-6000 series firmware | _ | APCScales.exe |
| Номер версии (идентификационный номер) ПО | не ниже P8x* | не ниже v1.0x* | 1.01, 1.02, 1.03 | 150908 и выше | 1.0.0.1 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | 8D27E8D8FD E1A4760EAA 860BF1BBD1 7D | |||
| Алгоритм вычисления цифрового идентификатора ПО | Отсутствуют | MD5 | |||
| * Примечание- обозначение «х» не относится к метрологически значимому ПО | |||||
Класс точности по ГОСТ OIML R 76-1-2011 средний (III)
Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), число поверочных интервалов (n), пределы допускаемых погрешностей при увеличении или уменьшении нагрузки указаны в таблице 2.
Таблица 2 - Метрологические характеристики
| Мax, т | Min, т | II и е | n | Кол-во платформ | Для нагрузки m, т | Пределы допускаемой погрешности при поверке, кг |
| 30 | 0,2 | 10 | 3000 | 1,2 | 0,2 < m < 5 | ±5 |
| 5 < m < 20 | ±10 | |||||
| 20 < m < 30 | ±15 | |||||
| 30 | 0,4 | 20 | 1500 | 1,2 | 0,4 < m < 10 | ±10 |
| 10 < m < 30 | ±20 |
| Мах, т | Min, т | II и е | n | Кол-во платформ | Для нагрузки m, т | Пределы допускаемой погрешности при поверке, кг |
| 30 | 1 | 50 | 600 | 1,2 | 1 < m < 25 | ±25 |
| 25 < m < 30 | ±50 | |||||
| 40 | 0,4 | 20 | 2000 | 1,2 | 0,4 < m < 10 | ±10 |
| 10 < m < 40 | ±20 | |||||
| 40 | 1 | 50 | 800 | 1,2 | 1 < m < 25 | ±25 |
| 25 < m < 40 | ±50 | |||||
| 60 | 0,4 | 20 | 3000 | 1,2,3 | 04 < m < 10 | ±10 |
| 10 < m < 40 | ±20 | |||||
| 40 < m < 60 | ±30 | |||||
| 60 | 1 | 50 | 1200 | 1,2,3 | 1 < m < 25 | ±25 |
| 25 < m < 60 | ±50 | |||||
| 60 | 2 | 100 | 600 | 1,2,3 | 2 < m < 50 | ±50 |
| 50 < m < 60 | ±100 | |||||
| 80 | 1 | 50 | 1600 | 1,2,3 | 1 < m < 25 | ±25 |
| 25 < m < 80 | ±50 | |||||
| 80 | 2 | 100 | 800 | 1,2,3 | 2 < m < 50 | ±50 |
| 50 < m < 80 | ±100 | |||||
| 100 | 1 | 50 | 2000 | 1,2,3 | 1 < m < 25 | ±25 |
| 25 < m < 100 | ±50 | |||||
| 100 | 2 | 100 | 1000 | 1,2,3 | 2 < m < 50 | ±50 |
| 50 < m < 100 | ±100 | |||||
| 150 | 1 | 50 | 3000 | 1; 2; 3 | 1 < m < 25 | ±25 |
| 25< m < 100 | ±50 | |||||
| 100 < m < 150 | ±75 | |||||
| 150 | 2 | 100 | 1500 | 1,2,3 | 2 < m < 50 | ±50 |
| 50 < m < 150 | ±100 | |||||
| 150 | 4 | 200 | 750 | 1,2,3 | 4 < m < 100 | ±100 |
| 100 < m < 150 | ±200 | |||||
| 250 | 2 | 100 | 2500 | 2,3,4 | 2 < m < 50 | ±50 |
| 50 < m < 200 | ±100 | |||||
| 200 < m < 250 | ±150 | |||||
| 250 | 4 | 200 | 1250 | 2,3,4 | 4 < m < 100 | ±100 |
| 100 < m < 250 | ±200 | |||||
| Пределы допускаемой погрешности устройства установки на нуль ±0,25 е | ||||||
| Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон рабочих температур ГПУ весов, °С, c датчиками типа: d6A, C16i WBK, DSB BM14G ZSFY Диапазон рабочих температур индикатора, ПК °С | от -50 до +50 от -40 до +50 от -30 до +40 от -10 до +40 от -10 до +40 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 -33 50±1 |
| Габаритные размеры средства измерений, мм, не более - высота | 2000 |
| - ширина | 15000 |
| - длина | 30000 |
| Масса, кг, не более | 50000 |
| Средний срок службы, лет | 10 |
| Значение вероятности безотказной работы за 2000 ч | 0,95 |
наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и типографским способом на титульный лист Руководства по эксплуатации ЭТАЛ.404522.005 РЭ в левом верхнем углу титульного листа.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия в сборе или в разукомплектованном виде для целей транспортировки | ТРИТОН-С | 1 комплект |
| ПК с установленным ПО АПК «Весы статические» и Руководство пользователя | — | 1 шт. (при наличии в комплекте поставки) |
| Руководство по эксплуатации весов | ЭТАЛ.404522.005 РЭ | 1 шт. |
| Паспорт на весы | ЭТАЛ 404522.005 ПС | 1 шт. |
| Руководство по эксплуатации индикатора | — | 1 шт. |
осуществляется по документу ГОСТ OIML R-76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания приложение ДА «Методика поверки весов».
Основные средства поверки:
Рабочие эталоны 4-ого разряда по ГОСТ 8.021 - 2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт средств измерений.
Нормативные документы, устанавливающие требования к весам неавтоматического действия ТРИТОН-С
1 ГОСТ OIML R-76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
2 ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения
массы
