| Номер в госреестре | 66492-17 |
| Наименование СИ | Ваттметры поглощаемой мощности |
| Обозначение типа СИ | М2-МВМ-37 |
| Изготовитель | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", Центр 1.9 НИЧ, Беларусь, г.Минск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности М2-МВМ-37 (далее - ваттметры М2-МВМ-37) предназначены для измерений мощности синусоидальных СВЧ сигналов в волноводных трактах.
Принцип действия ваттметров М2-МВМ-37 основан на преобразовании СВЧ сигнала при помощи диодного детектора в постоянное напряжение пропорциональное амплитуде входного СВЧ сигнала, с последующим его измерением.
Конструктивно ваттметры М2-МВМ-37 состоят из блока измерительного М2-МВМ (далее - БИ) и выносного преобразователя СВЧ диодного (далее - ПП).
Преобразование СВЧ мощности происходит в детекторной секции, входящей в состав ПП, которая является согласованной нагрузкой для источника СВЧ сигнала, подлежащего измерению.
ПП представляет собой плавный переход с прямоугольного волновода сечением 7,2*3,4 мм на волноводно-щелевую линию, к концу которой подключен рабочий СВЧ диод. В целях термокомпенсации в ПП установлен опорный диод, на который СВЧ мощность не подаётся. Модуль энергонезависимой памяти EEPROM хранит калибровочные данные и другие параметры ПП.
Конструктивно БИ скомпонован в типовом малогабаритном металлическом корпусе. Все функциональные узлы БИ выполнены на платах с применением печатного монтажа. Некоторые элементы и органы управления крепятся непосредственно к корпусу БИ.
Для обеспечения работы ваттметров М2-МВМ-37 с персональным компьютером в комплект поставки входят USB кабель и CD-ROM с программным обеспечением (далее - ПО).

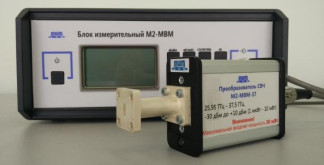

Внешний вид ваттметров М2-МВМ-37 представлен на рисунке 1.
Элементы ваттметров М2-МВМ-37, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклеек) и лакокрасочного покрытия. Схема пломбирования ваттметров М2-МВМ-37 от несанкционированного доступа представлена на рисунках 1 и 2.
1 - БИ
2 - ПП
3 - гибкий кабель
4 - место фирменной наклейки (пломбы) от несанкционированного доступа
Рисунок 1
Программное обеспечение (далее - ПО) ваттметров М2-МВМ-37 состоит из встроенного ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается в БИ изготовителем.
ПО выполняет функции задания режимов работы, обработку входного напряжения и отображения значений измеряемой мощности.
Идентификационные данные (признаки) ПО ваттметров М2-МВМ-37 приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PowerMeter MCU |
| Номер версии (идентификационный номер) ПО | не ниже 2.6.0 |
| Цифровой идентификатор ПО | - |
Защита ПО ваттметров М2-МВМ-37 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 25,95 до 37,50 включ. |
| КСВН входа выносного преобразователя СВЧ диодного, не более | 1,20 |
| Диапазон измерений поглощаемой мощности, мВт | от 0,001 до 10 включ. |
| Пределы допускаемой основной относительной погрешности измерений мощности, % | Г (р ± 6 + 0,2 • -к -1 L U JJ |
| Пределы допускаемой дополнительной относительной погрешности измерений поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения на 10 °С, % | ±3 |
| Наименование характеристики | Значение |
| Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт | 1,00±0,04 |
| Разрешающая способность измерений поглощаемой мощности, мкВт | 0,1 |
| Время установления показаний цифрового табло до значений 95 % от установившегося уровня, с, не более | 3 |
| Время установления рабочего режима, мин, не более | 10 |
| Время непрерывной работы в рабочих условиях применения, ч, не менее | 8 |
| * - где Рк - конечные значения пределов измерения (10мкВт, 100 мкВт, 1 мВт, 10 мВт), Рх - измеренное значение мощности | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Сечение прямоугольного волноводного входа 1111, мм | (7,2х3,4) по ГОСТ 13317-89 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 8 |
| Г абаритные размеры БИ, мм, не более: | |
| - длина | 270 |
| - ширина | 260 |
| - высота | 118 |
| Габаритные размеры ПП, мм, не более: | |
| - длина | 135 |
| - ширина | 70 |
| - высота | 40 |
| Масса, кг, не более | 4,0 |
| Нормальные условия применения: | |
| о/"ч - температура окружающего воздуха, С | от 15 до 25 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 795) |
| - относительная влажность, % | от 30 до 80 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при 25 оС, %, не более | от 5 до 40 от 84,0 до 106,7 (от 630 до 800) 90 |
| Средняя наработка на отказ, ч | 5000 |
наносится на переднюю панель корпуса блока измерительного М2-МВМ-37 методом офсетной печати и типографским способом на титульном листе документа «Ваттметр поглощаемой мощности М2-МВМ-37. Формуляр»
Комплектность поставки ваттметров М2-МВМ-37 приведена в таблице 3.
| Наименование | Обозначение | Количество |
| Ваттметр поглощаемой мощности М2-МВМ-37 в составе: - блок измерительный М2-МВМ | 1 | |
| - выносной преобразователь СВЧ диодный | - | 1 |
| Кабель сетевой | - | 1 |
| Кабель USB | - | 1 |
| Предохранитель 0,5 A, 250 В | - | |
| Компакт-диск CD-ROM с ПО | - | 1 |
| Руководство по эксплуатации | РЭ | 1 |
| Формуляр | ФО | 1 |
| Руководство программиста | РП | 1 |
| Методика поверки | БГУИР-2016 МП | 1 |
| Упаковка | - | 1 |
осуществляется по документу БГУИР-2016 МП «Инструкция. Ваттметры поглощаемой мощности М2-МВМ-37. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 6 октября 2016 года.
Основные средства поверки:
- рабочий эталон мощности 1-го разряда по ГОСТ 8.641-2014, калибратор мощности волноводный М1-11, регистрационный № 8053-00, диапазон частот от 25,86 до 37,50 ГГц, диапазон измерений падающий мощности от 0,1 до 100 мВт, пределы допускаемой основной относительной погрешности ±1,6 %;
- генератор сигналов Е8257D, регистрационный № 53941-13;
- измеритель КСВН панорамный Р2-65, регистрационный № 6367-77, диапазон частот от 25,86 до 37,50 ГГц, диапазон измерений КСВН от 1,06 до 5,00; пределы допускаемой относительной погрешности измерений КСВН ±8 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров М2-МВМ-37 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности М2-МВМ-37
1 ГОСТ 8.641-2014 Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,50 ГГц.
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
