| Номер в госреестре | 66500-17 |
| Наименование СИ | Измерители параметров заземляющих устройств |
| Обозначение типа СИ | TE-30 |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), д. Григорчиково, Московская обл |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров заземляющих устройств TE-30 (далее по тексту - измерители) предназначены для:
- измерения действующего значения напряжения переменного тока (напряжение помех);
- измерения электрического сопротивления защитных проводников;
- измерения электрического сопротивления вспомогательных электродов;
- измерения электрического сопротивления заземляющего устройства без использования клещей;
- измерения электрического сопротивления заземляющего устройства с использованием клещей;
- измерения электрического сопротивления заземляющего устройства методом двух клещей.
Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем (далее по тексту - АЦП), дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе.
Измерители также используются для вычисления удельного электрического сопротивления грунта.

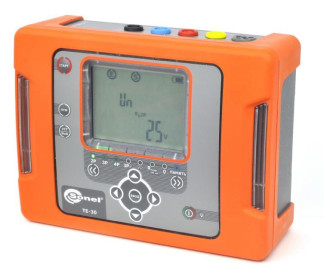

На передней панели измерителей расположены клавиши управления функциями измерителей, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов и клещей. На боковой панели измерителей расположены разъемы для подключения кабеля последовательного интерфейса USB и внешнего зарядного устройства. Внешний вид измерителей и место нанесения знака поверки представлены на рисунке 1. Места пломбирования представлены на рисунке 2. Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерения;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- хранение результатов измерений и способность передать сохраненные данные в компьютер;
- сигнализация разряда элементов питания.
-- V
Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Управление режимами работы и настройками измерителей осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Таблица 1 - Характеристики встроенного ПО измерителей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TE-30 |
| Номер версии (идентификационный номер ПО) | не ниже 1.06 |
| Цифровой идентификатор ПО | 0хС245 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики измерителей
| Функция измерителей | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений | Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов Rh и Rs |
| 1 | 2 | 3 | 4 | 5 |
| Измерение действующего значения напряжения переменного тока (напряжение помех) в диапазоне частот от 45 Гц до 65 Гц | от 0 до 100 В | 1 В | ±(0,1Un + 1 е.м.р.) | - |
| Измерение электрического сопротивления защитных проводников* | от 0,13 до 9,99 Ом от 10 до 99,9 Ом от 100 до 1999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ±(0,02Rcont + 3 е.м.р.) ±(0,02Rcont + 3 е.м.р.) ±(0,02Rcont + 3 е.м.р.) | - |
| Измерение электрического сопротивления вспомогательных электродов** | от 0,53 до 999 Ом от 1 до 9,99 кОм от 10 до 19,9 кОм | 1 Ом 0,01 кОм 0,1 кОм | ±(0,05(Rs + Rh + Re) + 8 е.м.р.) ±(0,05(Rs + Rh + Re) + 8 е.м.р.) ±(0,05(Rs + Rh + Re) + 8 е.м.р.) | - |
| Измерение электрического сопротивления заземляющего устройства без использования клещей (3P, 4P) | от 0 до 19,99 Ом от 20 до 199,9 Ом от 200 до 1999 Ом от 2000 до 9999 Ом | 0,01 Ом 0,1 Ом 1 Ом 1 Ом | ±(0,03 Re ± 3 е.м.р.) ±(0,03 Re ± 3 е.м.р.) ±0,05 • Re ±0,08 • Re | при Rh < 5 кОм и Rs < 5 кОм: ±( Rs • 150 +Rh'0,004 ±1,5-10~8 -RH2y, +100000 Re при Rh > 5 кОм или Rs > 5 кОм или (Rh и Rs) > 5 кОм ±(7,5+*»'“-°04 ..V. , ^Е |
| 1 | 2 | 3 | 4 | 5 |
| Измерение электрического сопротивления заземляющего устройства с использованием клещей (ЗР5?) | от 0 до 19,99 Ом от 20 до 199,9 Ом от 200 до 1999 Ом от 2000 до 9999 Ом | 0,01 Ом 0,1 Ом 1 Ом 1 Ом | ±(0,03 Re + 3 е.м.р.) ±(0,03Re + 3 е.м.р.) ±0,05Re ±0,08Re | |
| Измерение электрического сопротивления заземляющего устройства методом двух клещей | от 0 до 19,99 Ом от 20 до 99,9 Ом | 0,01 Ом 0,1 Ом | ±(0,1- Re + 8 е.м.р.) ±(0,2- Re + 3 е.м.р.) | - |
| Примечания 1. UN - измеренное значение действующего значения напряжения переменного тока (напряжения помех), В; 2. Rcont - измеренное значение электрического сопротивления защитных проводников, Ом; 3. RS, RH - измеренное значение электрического сопротивления вспомогательных электродов, Ом (кОм); 4. Re - измеренное значение электрического сопротивления заземляющего устройства, Ом; 5. е.м.р. - единица младшего разряда. * - Диапазон измерений электрического сопротивления защитных проводников Rcont (согласно ГОСТ Р 54127-4-2011 (МЭК 61557-4:2007)): от 0,13 Ом до 1999 Ом. ** - Диапазон измерений электрического сопротивления заземляющего устройства RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,53 Ом до 9999 Ом (для напряжения 50 В) | ||||
Таблица 3 - Основные технические характеристики измерителей
| Характеристика | Значение |
| Напряжение питания, В - от сети переменного тока с частотой 50/60 Гц | от 220 до 230 |
| - от аккумулятора (с возможностью подзарядки) | 9,6 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | 200 х 150 х 75 |
| Масса, кг, не более: | 1,2 |
| Степень защиты корпуса | IP65 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность воздуха, % | от 20 до 80 |
| - высота (над уровнем моря), м, не более | 3000 |
| Наработка на отказ, ч, не менее | 45000 |
| Средний срок службы, лет, не менее | 15 |
наносят на нижнюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.
Таблица 4 - Стандартный комплект поставки измерителей
| Наименование | Количество |
| Измеритель параметров заземляющих устройств TE-30 | 1 шт. |
| Измеритель параметров заземляющих устройств TE-30. Руководство по эксплуатации | 1 экз. |
| Измеритель параметров заземляющих устройств TE-30. Паспорт. | 1 экз. |
| ТЕ-30-16 МП «Измеритель параметров заземляющих устройств TE-30. Методика поверки» | 1 экз. |
| Измеритель параметров заземляющих устройств TE-30. Свидетельство о первичной поверке. | 1 экз. |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 шт. |
| Провод измерительный на катушке 50 м с разъемами «банан» желтый | 1 шт. |
| Провод измерительный на катушке 25 м с разъемами «банан» красный | 1 шт. |
| Зонд измерительный для забивки в грунт 30 см | 1 шт. |
| Зажим «Крокодил» изолированный черный K01 | 1 шт. |
| Зонд острый с разъемом «банан» красный | 2 шт. |
| Футляр M9 | 1 шт. |
| Чехол L10 | 1 шт. |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 шт. |
| Кабель последовательного интерфейса USB | 1 шт. |
Таблица 5 - Дополнительная комплектация измерителей_
Наименование
Зонд измерительный для забивки в грунт 80 см_
Футляр для двух зондов 80 см_
Зажим «Крокодил» изолированный красный K02_
Зажим специальный типа «струбцина» с разъемом «банан»_
Зажим специальный типа «струбцина» с разъемом «банан»
Клещи измерительные C-3_
Клещи передающие N-1_
Адаптер автомобильный (12 В)_
осуществляется по документу TE-30-16 МП «Измерители параметров заземляющих устройств TE-30. Методика поверки», утвержденному ООО «ИЦРМ» в октябре 2016 г.
Основные средства поверки представлены в таблице 6.
| Наименование средства измерения | Г осреестр № |
| Калибратор универсальный Н4-101 | 53773-13 |
| Магазин электрического сопротивления МС-6-01/3 | 51622-12 |
| Магазин электрического сопротивления МС-3-100/3 | 51622-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 года «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
приведены в эксплуатационном документе.
1 Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
3 ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) «Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
4 ГОСТ Р 54127-4-2011 (МЭК 61557-4:2007) «Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения».
5 ГОСТ Р 54127-5-2011 «Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя относительно земли».
6 Технические условия ТУ 4221-202-59600632-2016 «Измерители параметров заземляющих устройств TE-30».
