| Номер в госреестре | 66505-17 |
| Наименование СИ | Система информационно-измерительная |
| Обозначение типа СИ | Теплообменник-6 |
| Изготовитель | ПАО ПКО "Теплообменник", г.Нижний Новгород |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная «Теплообменник-6» (далее - система) предназначена для измерений силы и напряжения постоянного тока с выходов датчиков различных величин, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия измерительных каналов (ИК) при измерении напряжения постоянного тока основан на усилении входного напряжения в аналоговом усилителе-мультиплексоре (NI SCXI-1102B), его аналогово-цифровом преобразовании шестнадцатиразрядным АЦП (NI PXI-6281) в цифровой код, математической обработке, отображении и протоколировании данных.
Принцип действия ИК системы при измерении силы постоянного тока основан на преобразовании силы постоянного тока на нагрузочном резисторе (терминальный узел NI SCXI-1308) в напряжение постоянного тока, его усилении в аналоговом усилителе-мультиплексоре (NI SCXI-1102B), преобразовании в АЦП (NI PXI-6280) в цифровой код с последующим вычислением ПЭВМ значений измеряемой силы тока по известной зависимости, регистрации измерительной информации в запоминающем устройстве, а также отображении значений измеренной силы постоянного тока на дисплее ПЭВМ..
Дополнительно система способна выдавать управляющие воздействия на внешние устройства, не входящие в состав системы, и осуществлять программно-управляемый ввод промышленных дискретных сигналов.
Конструктивно система состоит из шасси NI PXI-1042 с установленными в нем управляющим контроллером NI PXI-8106 и функциональными PXI-модулями; шасси NI SCXI-1001 с установленными в нем функциональными SCXI-модулями; рабочей станции оператора (ПЭВМ).

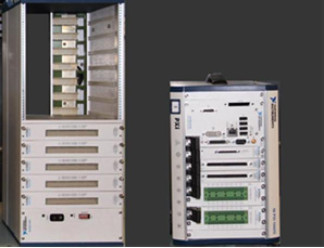

Общий вид составных частей системы с указанием места нанесения знаков утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2. Места пломбировки от несанкционированного доступа предусмотрены на болтах крепления боковых панелей системного блока ПЭВМ.
Места нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки ПЭВМ от несанкционированного доступа
Место пломбировки
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) «Теплообменник-6», реализованного на программной платформе LabVIEW в среде операционной системы «Windows 7» и обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы с формированием соответствующих протоколов; обеспечение оперативной передачи результатов измерений программам пользователя, а также автоматизированную поверку системы.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| идентификационное наименование ПО | T6.EXE | ATT.EXE |
| номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.3.0.24 |
| цифровой идентификатор ПО | A1FD8FCA | 7E258E1D |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений силы постоянного тока, % | ±0,1 |
| Количество ИК силы постоянного тока,, шт. | 64 |
| Диапазон измерений напряжения постоянного тока, В | ±10 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Количество ИК напряжения постоянного тока, шт. | 32 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 22±22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры, (ширина х высота х глубина), мм, не более: - шасси NI PXI-1042 - шасси NI SCXI-1001 - ПЭВМ - монитор | 470x195x300 440x180x255 180x422x410 510x420x65 |
| Суммарная масса системы, кг, не более | 60 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от +15 до +40 от 30 до 80 от 86 до 106,7 |
наносится на лицевые панели шасси NI SCXI-1001 и контроллера NI PXI-8106 в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплект поставки средства измерений.
| Наименование | Обозначение | Количество |
| 1 Шасси контроллера и модулей PXI | NI PXI-1042 | 1шт. |
| 1.1 Индустриальный контроллер реального времени | NI PXI-8106 | 1шт. |
| 1.2 Модуль сбора данных | NI PXI-6281 | 1шт. |
| 1.3 Модуль дискретного ввода/вывода | NI PXI-6514 | 1шт. |
| 1.4 Модуль коммутации сильноточных цепей | NI PXI-2565 | 1шт. |
| 1.5 Шасси модулей SCXI | NI SCXI-1001 | 1шт. |
| 2 Многофункциональный модуль согласования | NI SCXI-1102В | 1шт. |
| 2.1 Модуль токового возбуждения | NI SCXI -1581 | 1шт. |
| 2.2 Модуль аналогового вывода | NI SCXI-1124 | |
| 3 Рабочая станция оператора | РСО | 1шт. |
| 3.1 Системный блок | IMB-PC Intel I 7 2,8 ГГц | 1шт. |
| 3.2 Монитор | Samsung DVI 22'' | 1шт. |
| 3.3 Источник бесперебойного питания | UPS RS 800VA/540W | 1шт. |
| 3.4 Манипулятор «мышь» | Genius NetScroll 100 | 1шт. |
| 3.5 Клавиатура | Lagitagida deluxe 250 | 1шт. |
| 3.6 Принтер | LaserJet 1300 | 1шт. |
| 4 Специальное программное обеспечение | СПО «Теплообменник-6» | 1зкз. |
| 5 Формуляр | Т еплообменник-6. ФО | 1 зкз. |
| 6 Руководство по эксплуатации | Т еплообменник-6.РЭ | 1 зкз |
| 7 Методика поверки | Т еплообменник-6.МП | 1 зкз |
осуществляется по документу МП 66505-17 «Инструкция. Система информационноизмерительная «Теплообменник-6». Методика поверки», утвержденному ООО «КИА» 21 октября 2016 г.
Основное средство поверки:
- калибратор многофункциональный Calibro 140 (рег. № 39949-08): диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±0,0055 %; диапазон воспроизведения силы постоянного тока от 0 до 20 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки заносится в формуляр системы в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе информационноизмерительной «Т еплообменник-6»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8. 022-91 «ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10” до 30 А»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
