Комплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, дифференциального давления и избыточного давления в системах отопления, вентиляции и кондиционирования.
Комплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, дифференциального давления и избыточного давления в системах отопления, вентиляции и кондиционирования.
| Номер в госреестре | 66510-17 |
| Наименование СИ | Комплекты измерительные |
| Обозначение типа СИ | Смарт-зонды Testo |
| Изготовитель | "Testo Instruments (Shenzhen) Co. Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, дифференциального давления и избыточного давления в системах отопления, вентиляции и кондиционирования.
Комплекты измерительные «Смарт-зонды Testo» представляют собой набор измерительных модулей (далее смарт-зондов), каждый из которых выполняет измерение одного или двух параметров, и мобильного устройства (смартфона или планшета), рисунок 2.
Каждый смарт-зонд состоит из электронного блока, одного или двух первичных преобразователей (датчиков) и беспроводного модуля Bluetooth. Принцип действия смарт-зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающих в электронный блок, который преобразует их в цифровой сигнал и передает по беспроводному каналу Bluetooth на мобильное устройство на расстоянии до 20 метров от объекта измерений.
Смарт-зонды выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включении/выключения. Смарт-зонды не имеют собственного экрана, индикация результатов измерений возможна только на экране смартфона или планшета через мобильное приложение Testo Smart Probes. Питание смарт-зондов осуществляется от батареек.
Смарт-зонды, входящие в комплект измерительный «Смарт-зонды Testo», могут иметь следующие модификации, внешний вид которых представлен на рисунке 1:

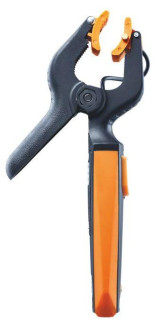

Смарт-зонд Testo 115i - предназначен для измерений температуры поверхности трубопроводов диаметров от 6 до 35 мм и представляет собой контактный термометр.
Смарт-зонд Testo 405i - предназначен для измерений температуры и скорости потока воздуха; представляет собой анемометр с обогреваемой струной. Имеет телескопическую трубку длиной до 400 мм.
Смарт-зонд Testo 410i - предназначен для измерений температуры и скорости потока воздуха и представляет собой анемометр с крыльчаткой.
Смарт-зонд Testo 510i -предназначен для измерений разности давлений.
Смарт-зонд Testo 549i -предназначен для измерений избыточного давления.
Смарт-зонд Testo 605i -предназначен для измерений температуры и относительной влажности воздуха.
Смарт-зонд Testo 805i -предназначен для бесконтактных измерений температуры.
Смарт-зонд Testo 905i -предназначен для измерений температуры неагрессивных газовых сред.
Смарт-зонд Testo 549i
Смарт-зонд Testo 605i
Смарт-зонд Testo 805i
Смарт-зонд Testo 905i
Рисунок 1 - Внешний вид смарт-зондов Testo
Программное обеспечение (ПО) комплектов измерительных «Смарт-зонды Testo» состоит из ПО смарт-зонда и ПО мобильного приложения.
Внутреннее (встроенное) программное обеспечение (ПО) смарт-зондов, устанавливается при их изготовлении и не имеет возможности считывания и модификации.
Конструкция смарт-зондов исключает возможность несанкционированного влияния на их ПО и измерительную информацию.
Идентификационные данные ПО смарт-зондов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения смарт-зондов
|
Идентификационные данные ПО |
Значение |
|
|
Идентификационное наименование ПО |
Testo 115i |
0560 1115 |
|
Testo 405i |
0560 1405 |
|
|
Testo 410i |
0560 1410 |
|
|
Testo 510i |
0560 1510 |
|
|
Testo 549i |
0560 1549 |
|
|
Testo 605i |
0560 1605 |
|
|
Testo 805i |
0560 1805 |
|
|
Testo 905i |
0560 1905 |
|
|
Номер версии (идентификационный номер) ПО |
V001.101.0001 не ниже |
|
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
|
Примечания: 1 001. - метрологически не значимая часть, указывает код используемой микросхемы 2 101. - метрологически значимая часть 3 0001 - метрологически не значимая часть, указывает количество обновлений |
||
Уровень защиты встроенного в смарт-зонды ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014
Получить информацию об актуальной версии ПО смарт-зондов, а также считать измерительную информацию можно с помощью мобильного приложения Testo Smart Probes, устанавливаемого на мобильное устройство.
Внешнее ПО Testo Smart Probes, устанавливаемое самостоятельно на планшет или смартфон, находится в общем свободном доступе и является метрологически незначимым.
Идентификационные данные ПО мобильного приложения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения мобильного приложения
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Testo Smart Probes |
|
Номер версии (идентификационный номер) ПО |
4.7.0.2013 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014.
приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Смарт-зонд |
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Testo 115i |
Температура, °С |
от -20 до +85 |
±1,3 |
|
Testo 405i |
Температура, °С |
от -20 до +60 |
±0,5 |
|
Скорость воздушного потока, м/с |
от 0,05 до 2 включ. |
±(0,1+0,05ИВ) |
|
|
св. 2 до 15 |
±(0,3+0,05ИВ) |
||
|
Testo 410i |
Температура, °С |
от -20 до +60 °С |
±0,5 |
|
Скорость воздушного потока, м/с |
от 0,4 до 20 м/с |
±(0,2+0,02ИВ) |
|
|
Testo 510i |
Дифференциальное давление, гПа |
от 0 до 1 включ. |
±0,05 |
|
св. 1 до 150 |
±(0,2+0,015ИВ) |
||
|
Testo 549i |
Избыточное давление, бар |
от 0 до 60 |
±0,3 |
|
Testo 605i |
Температура, °С |
от -20 до 0 включ. |
±0,8 |
|
св. 0 до +60 |
±0,5 |
||
|
Относительная влажность, % |
от 5 до 80 |
±(1,8+0,03ИВ) |
|
|
Testo 805i* |
Температура, °С |
от -30 до +166 |
±2,5 |
|
св. +166 до +250 |
±(0,015ИВ) |
||
|
Testo 905i |
Температура, °С |
от -50 до +150 |
±1 |
|
Примечания * - метрологическая характеристика нормирована для фокусного расстояния 0,1 м; ИВ - измеренная величина |
|||
Таблица 4 - Основные технические характеристики
|
Смарт-зонд |
Температура эксплуатации, °С |
Температура хранения и транспортировки, °С |
Питание (батарея) |
Г абаритные размеры (ДхШхВ), мм, не более |
|
Testo 115i |
от -20 до +50 |
от -20 до +60 |
3 х ааа |
183х90х30 |
|
Testo 405i |
200х30х41 |
|
Смарт-зонд |
Температура эксплуатации, °С |
Температура хранения и транспортировки, °С |
Питание (батарея) |
Габаритные размеры (ДхШхВ), мм, не более |
|
Testo 410i |
от -20 до +50 |
от -20 до +60 |
3 х ааа |
154х43х21 |
|
Testo 510i |
148х36х23 |
|||
|
Testo 549i |
125х32х31 |
|||
|
Testo 605i |
243х30х24 |
|||
|
Testo 905i |
222х30х24 |
|||
|
Testo 805i |
от -10 до +50 |
140х36х25 |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерения приведена в таблице 5
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Комплект измерительный |
«Смарт-зонды Testo» |
количество и модификация смарт зондов в соответствии с заказом |
|
|
Руководство по эксплуатации |
1 |
на комплект |
|
|
Методика поверки |
РТ-МП-3394-442-2016 |
1 |
на комплект |
|
Элементы питания |
3 |
на 1 смарт-зонд |
|
|
Кейс |
1 |
в соответствии с заказом |
|
|
Упаковка |
1 |
на 1 смарт-зонд |
|
осуществляется по документу РТ-МП-3394-442-2016 «Комплекты измерительные «Смарт-
зонды Testo». Методика поверки», утвержденному ФБУ «Ростест-Москва» 06 сентября 2016 г.
Основные средства поверки:
- термометры сопротивления платиновые эталонные, диапазон измерений температуры от минус 50 до плюс 150°С, 3 разряд по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.10, регистрационный номер в Федеральном информационном фонде № 19736-11;
- термостат переливной прецизионный ТПП-1, регистрационный номер в Федеральном информационном фонде № 33744-07;
- эталонные излучатели «черное тело», диапазон воспроизведения температуры от минус 50 до плюс 250 °С, 2 разряд по ГОСТ 8.558-2009;
- манометр грузопоршневой МП-60М, , КТ 0,05, регистрационный номер в Федеральном информационном фонде № 47334-11;
- калибратор давления пневматический Метран-505 Воздух, диапазон воспроизведения от 0,005 до 25 кПа, КТ 0,02, регистрационный номер в Федеральном информационном фонде № 42701-09;
- термогигрометр «ИВА-6Н», регистрационный номер в Федеральном информационном фонде № 46434-11;
- генератор влажного воздуха «HygroGen 2, регистрационный номер в Федеральном информационном фонде № 32405-11;
- установка аэродинамическая измерительная ЭМС-0,1/6, регистрационный номер в Федеральном информационном фонде № 34647-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
Техническая документация изготовителя «Testo Instruments (Shenzhen) Co. Ltd.» (Китай)
| Зарегистрировано поверок | 6764 |
