| Номер в госреестре | 66515-17 |
| Наименование СИ | Преобразователи многопараметрические |
| Обозначение типа СИ | 3051SMV |
| Изготовитель | АО "Промышленная группа "Метран", г.Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи многопараметрические 3051SMV (далее по тексту - преобразователи или приборы) предназначены для измерений абсолютного и избыточного давления, разности давлений, температуры, а также для вычисления объемного или массового расхода и количества пара, жидкостей и газов в рабочих условиях, объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (температура плюс 20 °С и абсолютное давление 101325 Па).
Принцип действия приборов основан на преобразовании сигнала от первичного преобразователя в аналоговый или цифровой сигнал для передачи по протоколам HART, Wireless HART, FOUNDATION Fieldbus.
Преобразователи изготавливаются в следующих исполнениях: Classic, Classic MV, Ultra, Ultra for Flow. Данные исполнения различаются по метрологическим характеристикам и по функциональным возможностям.
Конструкция преобразователя может включать сенсорные модули двух типов: для измерений только разности давлений и для измерений как разности давлений, так и абсолютного, либо избыточного давления.
Блок электроники может содержать вторичный преобразователь температуры, либо не содержать такого преобразователя, в зависимости от кода заказа. При измерении температуры в качестве первичных преобразователей применяют термопреобразователи сопротивления (ТС) утвержденного типа с номинальной статической характеристикой преобразования(НСХ) типа Pt100 по ГОСТ 6651-2009. Преобразователь поддерживает возможность ввода индивидуальной статической характеристики преобразования в виде коэффициентов полиномов Каллендара Ван-Дюзена для калиброванных ТС. Для выполнения температурной компенсации в сенсорных модулях преобразователей 3051SMV измеряется температура чувствительного элемента.
Конструкция преобразователей 3051SMV позволяет подсоединять к любому исполнению преобразователя различные типы фланцев, применять его совместно со стандартными либо с интегральными вентильными блоками различных форм и конструкций, использовать со специальными расходоизмерительными диафрагмами или с осредняющими напорными трубками Аnnubаг, а также с разделительными мембранами, либо с фланцами стандартов EN1092-1 (совместим с ГОСТ 12815-80 исп.1) без применения дополнительных разделительных мембран. По заказу потребителя фирма поставляет преобразователи с различными материалами, соприкасающимися с измеряемой средой.
При измерении расхода, в качестве первичных преобразователей применяются стандартные сужающие устройства (СУ) по ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005, диафрагмы Rosemount 405, 1595, 1195, осредняющие напорные трубки ANNUBAR 285, ANNUBAR 485, ANNUBAR 585, MSR, МSL, ANNUBAR DIEMONDII+. Измерения при этом проводятся в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005, МИ 2667-2011, МИ 3416-2013, а также методиками выполнения измерений, аттестованными в установленном порядке.
В зависимости от измеряемых параметров преобразователь осуществляет вычисление массового расхода пара, массового, объемного, или объемного, приведенного к стандартным условиям, расхода жидкости или газа. При этом параметры, которые преобразователь не измеряет, принимаются в расчете за условно-постоянные величины. При измерении перепада давления на сужающем устройстве (разности статических давлений на отборах СУ с учетом разницы высоты положений отверстий для отбора), а также статического давления и температуры среды, осуществляется вычисление расхода, с учетом изменений температуры и давления (полная компенсация). Если измеряется перепад давления на СУ и статическое давление, осуществляется вычисление расхода с учетом изменений статического давления (компенсация по давлению). При измерении перепада давлений на СУ и температуры осуществляется вычисление расхода с учетом изменений температуры (компенсация по температуре).
Настройка преобразователя производится с помощью подключаемого персонального компьютера и программного обеспечения.

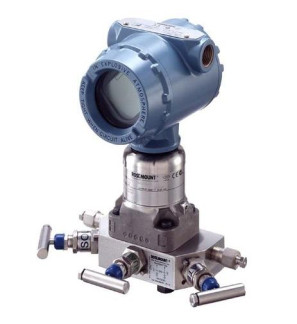

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений Пломбирование преобразователей не предусмотрено.
Преобразователи оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователя. Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| ПО HART | ПО Wireless HART | ПО FOUNDATION Fieldbus | |
| Идентификационное наименование ПО | 3051smv hart-prod-rev3.a90 | 3051swPDP WPDP R EL 2 2.a90 | 03151-3519-2001.bin |
| Номер версии (идентификационный номер) ПО | не ниже 3 | не ниже 2 | не ниже 1.00.002 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Диапазоны измерений | |||||||
| Диапазон | Разность давлений, кПа | Избыточное давление, кПа | Абсолютное давление, кПа | Температура, °С | |||
| 0 | от -0,75 до +0,75 | - | - | от -200 до +850 | |||
| 1 | от -6,23 до +6,23 | - | - | ||||
| 2 | от -62 до +62 | - | - | ||||
| 3 | от -249 до +249 | от -98* до +5515 | от 3,45 до 5515 | ||||
| 4 | от -2070 до +2070 | от -98* до +25000 | от 3,45 до 25000 | ||||
| 5 | от -13790 до +13790 | - | - | ||||
| П | ределы допускаемой приведенной основной погрешности при измерении разности давлений, % от Дн** | ||||||
| Диапазон | Classic | Classic MV | Ultra | ||||
| Диапазон 0 Ди ***/ Дн <2 Ди/Дн>2 | ±0,10 ±0,05- Ди/Дн | - | ±0,09 ±0,045- Ди/Дн | ||||
| Диапазон 1 Ди/Дн <15 Ди/Дн >15 | ±0,10 ±[0,025+0,005- Ди/Дн] | ±0,10 ±[0,025+0,005- Ди/Дн] | ±0,09 ±[0,015+0,005- Ди/Дн] | ||||
| Диапазон 2 Ди/Дн <10 Ди/Дн >10 | ±0,035 ±[0,015+0,005-Ди/Дн] | ±0,04 ±[0,01 +0,004- Ди/Дн] | ±0,025 ±[0,005+0,0035- Ди/Дн] | ||||
| Диапазон 3 Ди/Дн <10 Ди/Дн >10 | ±0,035 ±[0,015+0,005-Ди/Дн] | ±0,04 ±[0,01 +0,004- Ди/Дн] | ±0,025 ±[0,005+0,0035- Ди/Дн] | ||||
| Диапазон 4 Ди/Дн <10 Ди/Дн >10 | ±0,035 ±[0,015+0,005-Ди/Дн] | ±0,055 ±[0,015 + 0,005- Ди/Дн] | ±0,025 ±[0,005+0,0035- Ди/Дн] | ||||
| Диапазон 5 Ди/Дн <10 Ди/Дн >10 | ±0,065 ±[0,015+0,005-Ди/Дн] | ±0,065 ±[0,015 + 0,005- Ди/Дн] | ±0,05 ±[0,005+0,0045- Ди/Дн] | ||||
| Пределы допускаемой относительной основной погрешности при измерении разности давлений, % от измеряемого значения | |||||||
| Диапазон | Ultra for Flow | ||||||
| Диапазон 2,3 Ди/Дн <8; 8 < Ди/Дн <200 | ±0,04 ±[0,04 + 0,0023-Ди / измеренное значение] | ||||||
| Диапазон 4 Ди/Дн <3; 3< Ди/Дн <100 | ±0,05 ±[0,05 + 0,0145-Ди / измеренное значение] | ||||||
| Пределы допускаемой приведенной основной погрешности при измерении абсолютного и избыточного давления, % от Дн | |||||
| Диапазон | Classic MV | Ultra for Flow | |||
| Ди/Дн <10 | ±0,055 | ±0,025 | |||
| Ди/Дн >10 | ±0,0065-Ди/Дн | ±0,004-Ди/Дн | |||
| Пределы допускаемой абсолютной погрешности при измерении температуры преобразователем 3051SMV (без учета погрешности сенсора), °С | |||||
| ±0,37 | |||||
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 28 °C | |||||
| при измерении разности давлений, % от Дн | |||||
| Диапазон | Classic | Classic MV | Ultra | ||
| Диапазон 0 Ди/Дн <30 | ±[0,05+0,25-Ди/Дн] | - | ±[0,05+0,25-Ди/Дн] | ||
| Диапазон 1 Ди/Дн <50 | ±[0,25+0,1-Ди/Дн] | ±[0,25+0,1-Ди/Дн] | ±[0,25+0,1-Ди/Дн] | ||
| Диапазон 2,3,4, Ди/Дн <5 150> Ди/Дн >5 | ±[0,0625+0,0125-Ди/Дн] ±[0,125+0,025-Ди/Дн] | - | - | ||
| Диапазон 2,3,4, Ди/Дн <10 200>Ди/Дн >10 | - | - | ±[0,025+0,009-Ди/Дн] ±[0,08+0,018-Ди/Дн] | ||
| Диапазон 2,3 Ди/Дн<5 100>Ди/Дн >5 | - | ±[0,0625+0,0125- Ди/Дн] ±[0,125+0,025-Ди/Дн] | - | ||
| Диапазон 4,5 Ди/Дн <30 100> Ди/Дн >30 | - | ±[0,125+0,025-Ди/Дн] ±[0,125+0,035-Ди/Дн] | - | ||
| Диапазон 5 Ди/Дн <5 150> Ди/Дн >5 | ±[0,0625+0,0125-Ди/Дн] ±[0,125+0,025-Ди/Дн] | ±[0,0625+0,0125-Ди/Дн] ±[0,125+0,025-Ди/Дн] | |||
| при измерении абсолютного и избыточного давления, % от Дн | |||||
| Диапазон | Classic MV | Ultra for Flow | |||
| Ди/Дн <10 Ди/Дн >10 | ±[0,0625+0,0125-Ди/Дн] ±[0,125+0,025-Ди/Дн] | ±[0,025+0,009-Ди/Дн] ±[0,08+0,018-Ди/Дн] | |||
| о/~' при измерении температуры, С | ±0,216 | ||||
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от -40 до +85 оС | |||||
| при измерении разности давлений, % от измеряемого значения | |||||
| Диапазон | Ultra for Flow | ||||
| Диапазон 2,3 Ди/Дн <8 100>Ди/Дн >8 | ±0,13 ±[0,13 + 0,0187-Ди / измеренное значение] | ||||
| Диапазон 4 Ди/Дн < 3; 3 < Ди/Дн | ±0,13 ±[0,05 + 0,065-Ди / измеренное значение] | ||||
| Изменение выходного сигнала при измерении разности давлений, вызванные влиянием статического давления | |||||
| Диапазон | Изменение нижнего значения выходного сигнала (устраняемое подстройкой), % от Ди в зависимости от статического давления | Изменение верхнего значения выходного сигнала, % от измеряемого значения | |||
| Classic, Classic MV | Ultra, Ultra for Flow | Classic, Ultra, Classic MV Ultra for Flow | |||
| Диапазон 0 на каждые 0,69 МПа | ±0,125 | ±0,15 | |||
| Диапазон 1 на каждые 6,9 МПа | ±0,25 | ±0,4 | |||
| Диапазон 2, 3 на каждые 6,9 МПа | ±0,05 | ±0,025 | ±0,1 | ||
| Пределы допускаемой приведенной погрешности преобразования в аналоговый сигнал, % от Дн | ±0,005 | ||||
| Пределы допускаемой относительной погрешности вычисления расхода, % | ±(от 0,05 до 3)**** | ||||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | 23±3 от 30 до 80 от 84 до 106,7 | ||||
| * Для атмосферного давления 98 кПа. ** Дн - настроенный диапазон, равен разности верхней и нижней границ диапазона настройки *** Ди - верхняя граница диапазона измерений (ВГД). **** - фактическое значение погрешности (в зависимости от типа первичного элемента) указывается в паспорте на конкретное изделие. Примечание - Метрологические характеристики действительны в течение интервала между поверками, указанного в свидетельстве об утверждении типа, при условии соблюдения правил эксплуатации, включая периодическую корректировку нулевого значения. | |||||
| Наименование характеристики | Значение |
| Диапазон изменений аналогового выходного сигнала, мА | от 4 до 20 |
| Цифровой интерфейс | HART, WirelessHART, FOUNDATION Fieldbus |
| Параметры электрического питания: - напряжение постоянного тока, В - для (4-20 мА), HART - для FOUNDATION Fieldbus - для WirelessHART | от 12 до 42,4 от 9 до 32 7,2 |
| Г абаритные размеры преобразователя, мм, не более - длина - ширина - высота | от 230 до 245 107 от 132 до 235 |
| Масса, кг | от 3,1 до 7,7 |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для работы ЖКИ, °С - относительная влажность, % - атмосферное давление, кПа | от -40* до +85 от -40** до +80 до 100 от 84 до 106,7 |
| Степень защиты от воды и пыли | IP66, IP68 |
| Маркировка взрывозащиты | Ga/Gb Ex d IIC T6.. T4 X, 0Ex ia IIC T4 Ga X Ex tb IIIC T105°C T500 95°С Db X Ex ta IIIC T105°C T500 95°С Da X |
| * - специальное исполнение от -50 °С, без нормирования погрешности измерений ** - при температуре ниже -20 °С ЖКИ может стать нечитаемым и обновляться медленнее. При повышении температуры работоспособность ЖКИ восстанавливается. | |
наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь | 1 шт. | |
| Руководство по эксплуатации | 00809-0107-4803 | 1 экз.* |
| Краткое руководство по установке | 00825-0107-4803 | 1 экз.* |
| Паспорт | 11.5326.000.00 ПС | 1 экз. |
| Методика поверки | МП 207.2-009-2016 | 1 экз.* |
| на каждые 10 преобразователей, поставляемых в | ||
| * Допускается: - прилагать 1 экз. (в зависимости от заказа) один адрес; - поставка на электронном носителе. | ||
осуществляется по документу МП 207.2-009-2016 «Преобразователи многопараметрические 3051SMV». Методика поверки», утверждённому ФГУП «ВНИИМС» 17.10.2016 г Основные средства поверки:
Рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012- манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500;
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления МПА-15
- задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00);
- задатчик давления Воздух-1600 (Регистрационный № 12143-04)
- задатчик разряжения Метран-503 Воздух (Регистрационный № 25940-03)
- калибратор давления пневматический Метран-504 Воздух (Регистрационный № 1057-09)
- калибратор давления пневматический Метран-505 Воздух (Регистрационный № 2701-09)
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 2939-63 Газы. Условия для определения объема.
ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
МИ 2667-2011 Рекомендация ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «AnnuharDiamondII+»,«Annubar 285», «Annubar 485», «Annubar 585».
МИ 3416-2013 Рекомендация ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью диафрагм «Rosemount 1595», «Rosemount 1195», «Rosemount 405».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.802-2013 ГСИ. Государственная поверочная схема для средств измерения абсолютного давления в диапазоне 1- 1*106 Па.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерения избыточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмыRosemount[nc. (США).
Технические условия ТУ 4212-079-51453097-2016 «Преобразователи многопараметрические 3051SMV»
